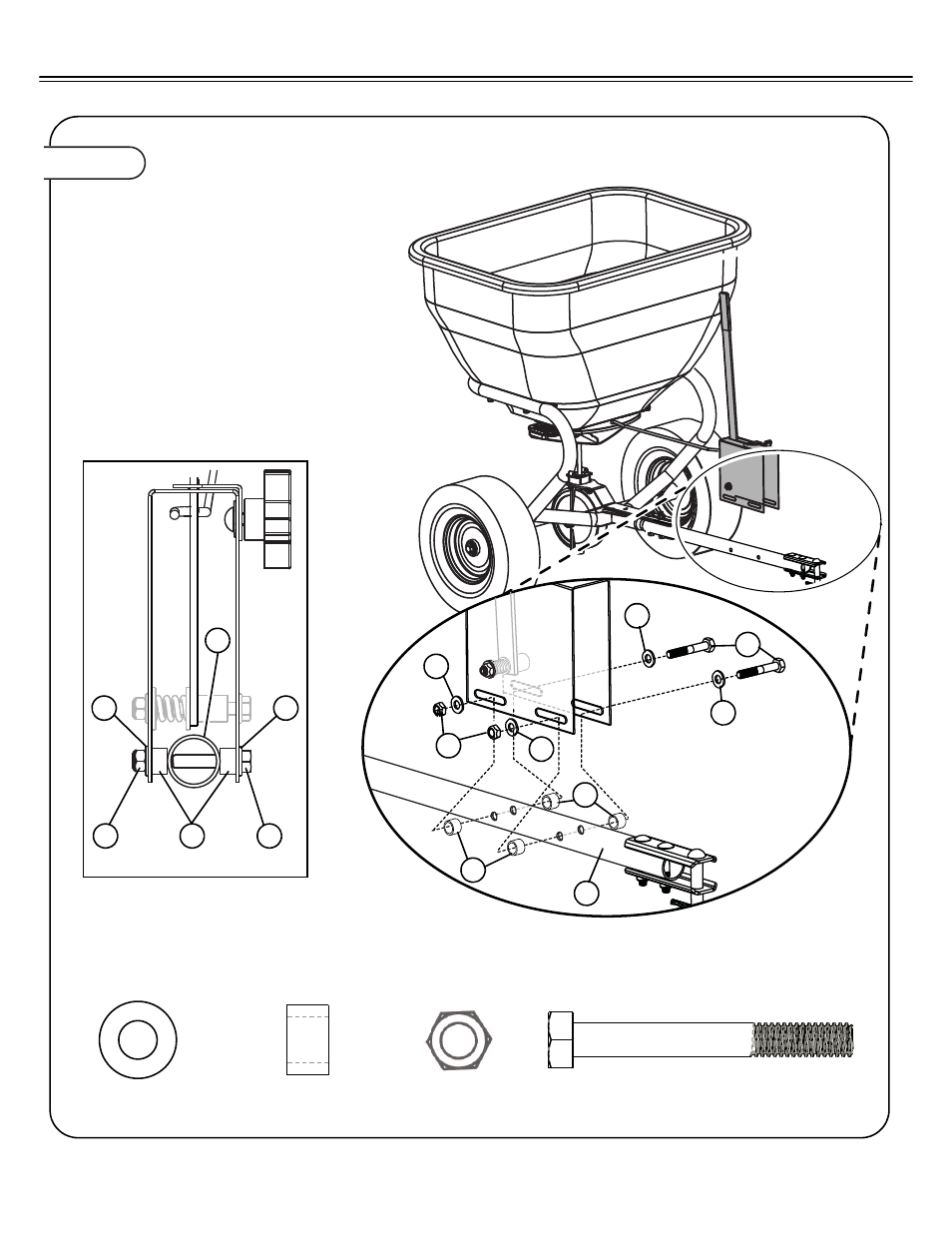

Figure 10b. FIXATION DE LA PLAQUE DE JAUGE À L’ÉPANDEUR
10c. Fixer la plaque de jauge dans la tige de
traction (28), à l’aide des écrous fournis :
bien serrer les écrous hexagonaux
jusqu’à ce que la plaque de jauge soit
calibrée.
• Deux écrous à tête hexagonale de
8 mm x 7 cm (5/16 po x 2-3/4 po)
• Quatre rondelles plates de 8 mm
(5/16 po) (32)
• Quatre bagues de pivot (38).
• Deux écrous hexagonaux de 8 mm
(5/16 po) (15).
Note: Consulter ll'illustration ci-dessous pour
vérifier comment orienter le matériel.
38
Bague, pivot
Qté 4
36
Écrou à tête hexagonale de 8 mm x
5,7 cm (5/16 po x 2-1/4 po)
Qté 2
32
Rondelle de 8 mm (5/16 po)
Qté 4
32
38
15
Écrou hexagonal
de 8 mm (5/16 po)
Qté 2
32
32
36
38
15 32
28
15
32
38 36
32
28
ASSEMBLAGE
