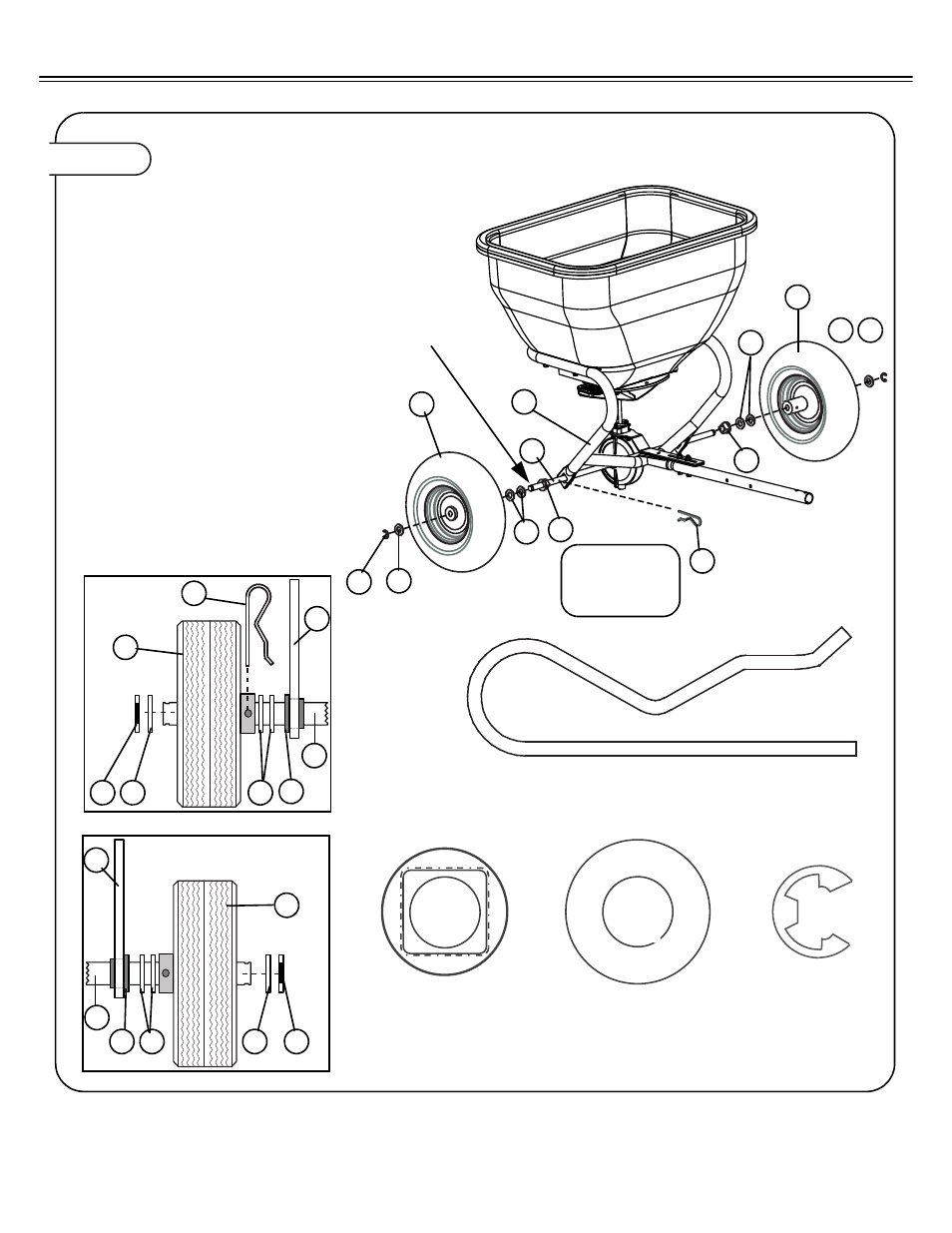

INSTALLATION DES ROUES (MÉTALLIQUES)
Remarque : l'appareil est livré avec un type de
roue sur les deux types proposés. Déterminer
si les roues sont équipées de jantes
métalliques ou en matériau composite
(plastique). Si la jante est en métal, passer à
l'étape 5a. Si la jante est en plastique, passer
à l'étape 5c.
5a.Fixer chaque roue (9) à l'essieu (6) à l'aide des
écrous dans l'ordre suivant :
• Roulement à un essieu (7)
• Une ou deux rondelles plates 16 mm
(5/8 po) (8) - selon les besoins.
• Une roue avec jante métallique (9)
• Une rondelle plate de 16 mm (5/8 po) (8)
• Un anneau de retenue en forme de E (10)
5b. Fixer l'essieu à la roue droite en insérant la
goupille fendue (22) dans le moyeu et
l'essieu. Passer à l'étape 6a.
Note: Il est possible que l’essieu doive être
réorienté afin de pouvoir aligner le trou de
l’essieu sur le trou du moyeu de la roue.
8
Rondelle plate
de16 mm (5/8 po)
Qté 6
10
Anneau de retenue
en forme de E
Qté 2
15
Roulement de roue
Qté 2
22
22
Goupille en
épingle à cheveux
Qté 1
10
8
8
7
1
22
7
8
8
10
1
9
9
10
9
9
1
6
6
8
7
8
8
10
8
6
ROUE
DROITE
ROUE
GAUCHE
ROUE
DROITE
ROUE
GAUCHE
Graissez
l’essieu et les
roulements
des roues
Ajouter ou retirer la
rondelle plate (8)
pour réduire le jeu
latéral de l’essieu.
7
ASSEMBLAGE
