L-1884FR-C 15.

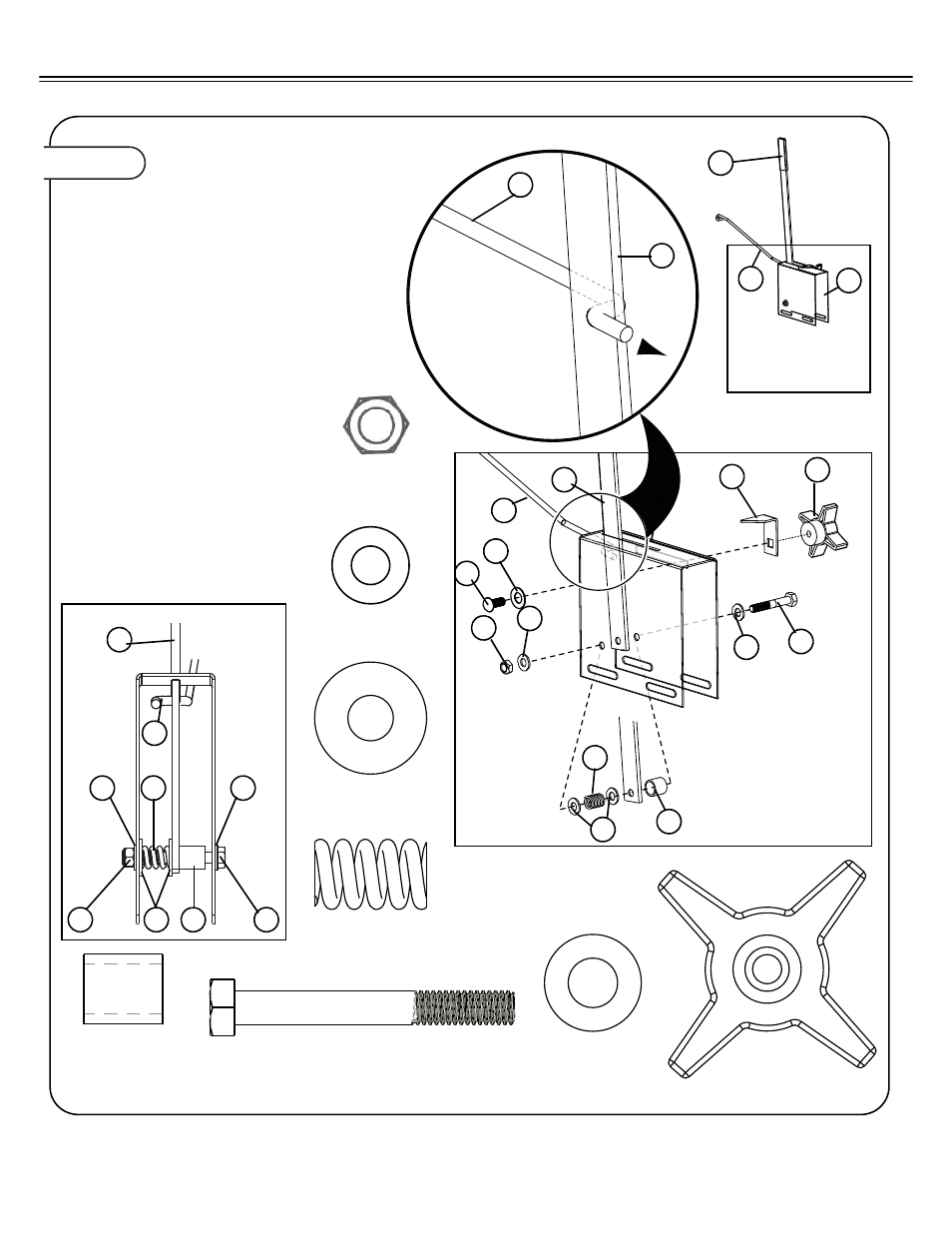

Figure 9.
ASSEMBLAGE DE LA PLAQUE DE
JAUGE
9a. Insérer la butée de poignée (31) dans la fente se
trouvant en haut de la plaque de jauge (11).
9b. Insérer l’extrémité en S de la tige du bras de force (12)
dans le trou supérieur de la poignée de commande du
débit (31).
9c. Assembler la commande du débit (31) et la jauge de
plaque (11) comme indiqué, à l’aide du matériel fourni :
• Un écrou à tête hexagonale de 8 mm x 7 cm
(5/16 po x 2-3/4 po) (36)
• Deux rondelles plates de 8 mm (5/16 po) (32)
• Une attache d’entretoise (35)
• Deux rondelles spéciales (33)
• Un ressort (34)
• Un écrou hexagonal de 8 mm (5 1/6 po) (15).
Note: Consulter l'illustration ci-dessous pour
vérifier comment orienter le matériel.
9d. Fixer la butée de poignée (30) et la
molette (29) comme indiqué, à l’aide
du matériel fourni :
• Un boulon de carrosserie de
8 mm x 19 mm (5/16 po x 3/4 po) (41)
• Une rondelle incurvée (39)
9e. Faire glisser la tige plate (37) sur
l’extrémité du manche de commande
du débit (31).
34
Ressort
Qté 1
11
30
29
31
12
15
32
39
33
34
35
32
36
41
37
12
31
11 12
34
15
32 32
35 33 35
31
12
36
Écrou à tête hexagonale de 8 mm x
5,7 cm (5/16 po x 2-1/4 po)
Qté 1
34
Rondelle spéciale
Qté 2
32
Rondelle de blocage
de 8 mm (5/16 po)
Qté 2
39
Rondelle
incurvée
Qté 1
35
Entretoise,
attache
Qté 1
29
Molette,
4 branches,
Qté 1
15
Écrou hexagonal
de 8 mm (5/16 po)
Qté 1
ASSEMBLAGE
