Assemblage – Brinly BS-26 BH Cu. Ft. Tow-Behind Manuel d'utilisation
Page 11
L-1884FR-C
11.
ff

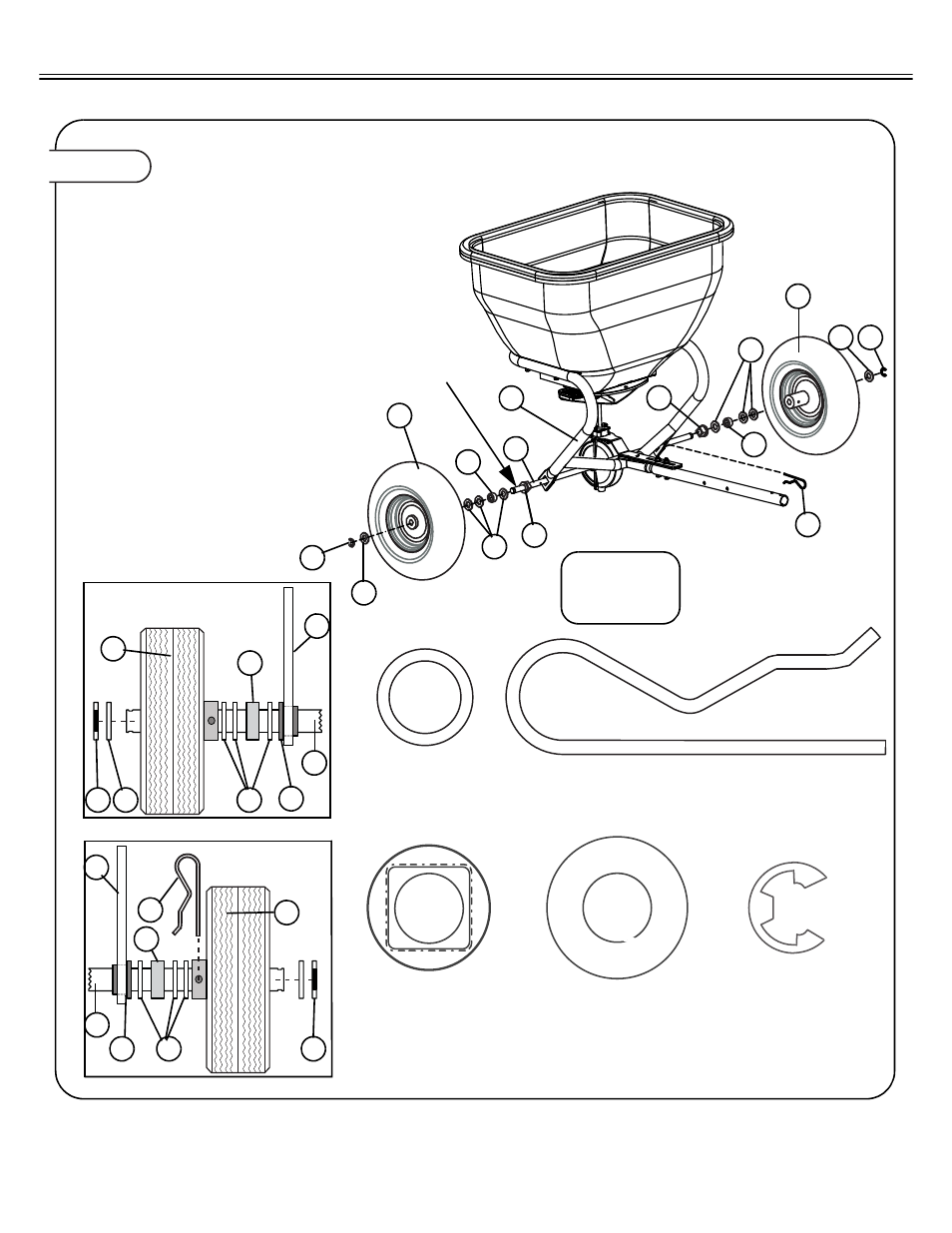

Figure 5-2.
INSTALLATION DES ROUES EN MATÉRIAU COMPOSITE (PLASTIQUE)
5c.Fixer chaque roue (9) à l'essieu (6) dans
l'ordre suivant :
• Roulement à un essieu (7)
• Une ou deux rondelles plates 16 mm
(5/8 po) (8) - selon les besoins.
• Une entretoise (42)
• Une ou deux rondelles plates 5/8 po (8)
• Une roue (9)
• Une rondelle plate de 16 mm (5/8 po) (8)
• Un anneau de retenue en forme de E (10)
5d. Fixer l'essieu à la roue gauche en insérant la
goupille fendue (22) dans le moyeu et
l'essieu.
Note: Il est possible que l'essieu doive être
réorienté afin de pouvoir aligner le trou de
l'essieu sur le trou du moyeu de la roue.
8
Rondelle plate
de16 mm (5/8 po)
Qté 6
10
Anneau de retenue
en forme de E
Qté 2
15
Roulement de roue
Qté 2
22
22
Goupille en
épingle à cheveux
Qté 1
10
8
8
7
1
42
9
10
9
9
1
6
8
7
8
8
10
8
6
ROUE DROITE
ROUE
DROITE
ROUE
GAUCHE
Graissez
l’essieu et les
roulements
des roues
Ajouter ou retirer la
rondelle plate (8)
pour réduire le jeu
latéral de l’essieu.
42
42
7
8
1
6
22
10
9
ROUE GAUCHE
42
42
Entretoise
Qté 2
7
ASSEMBLAGE
