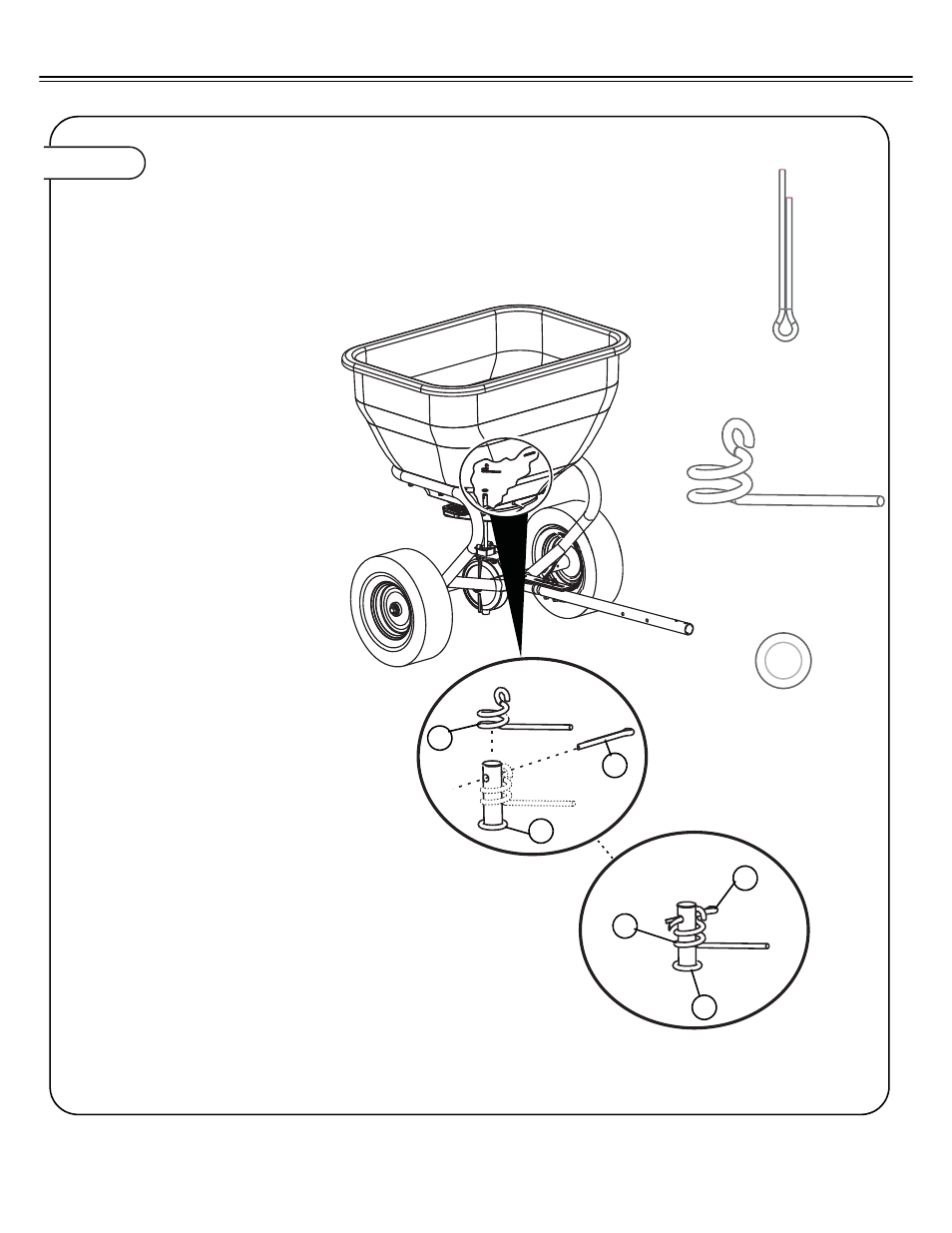

Figure 7. INSTALLATION DE L’AGITATEUR
7a. Poser le joint torique (20) sur l’arbre de
transmission. Le faire coulisser vers le
bas de la trémie pour sceller les deux
parties.
7b. Glisser le ressort agitateur (20) sur l’arbre
de transmission.
7c. Insérer la goupille fendue (18) dans le
trou se trouvant en haut de l’arbre de
transmission. Écarter les extrémités
pour maintenir la goupille en place
comme illustré.
18
18
Goupille fendue de 3 mm
x 2,5 cm (1/8 po x 1 po)
Qté 1
19
Ressort agitateur
Qté 1
20
Joint torique de
9,7 mm (3/8 po)
Qté 1
19
20
18
19
20
