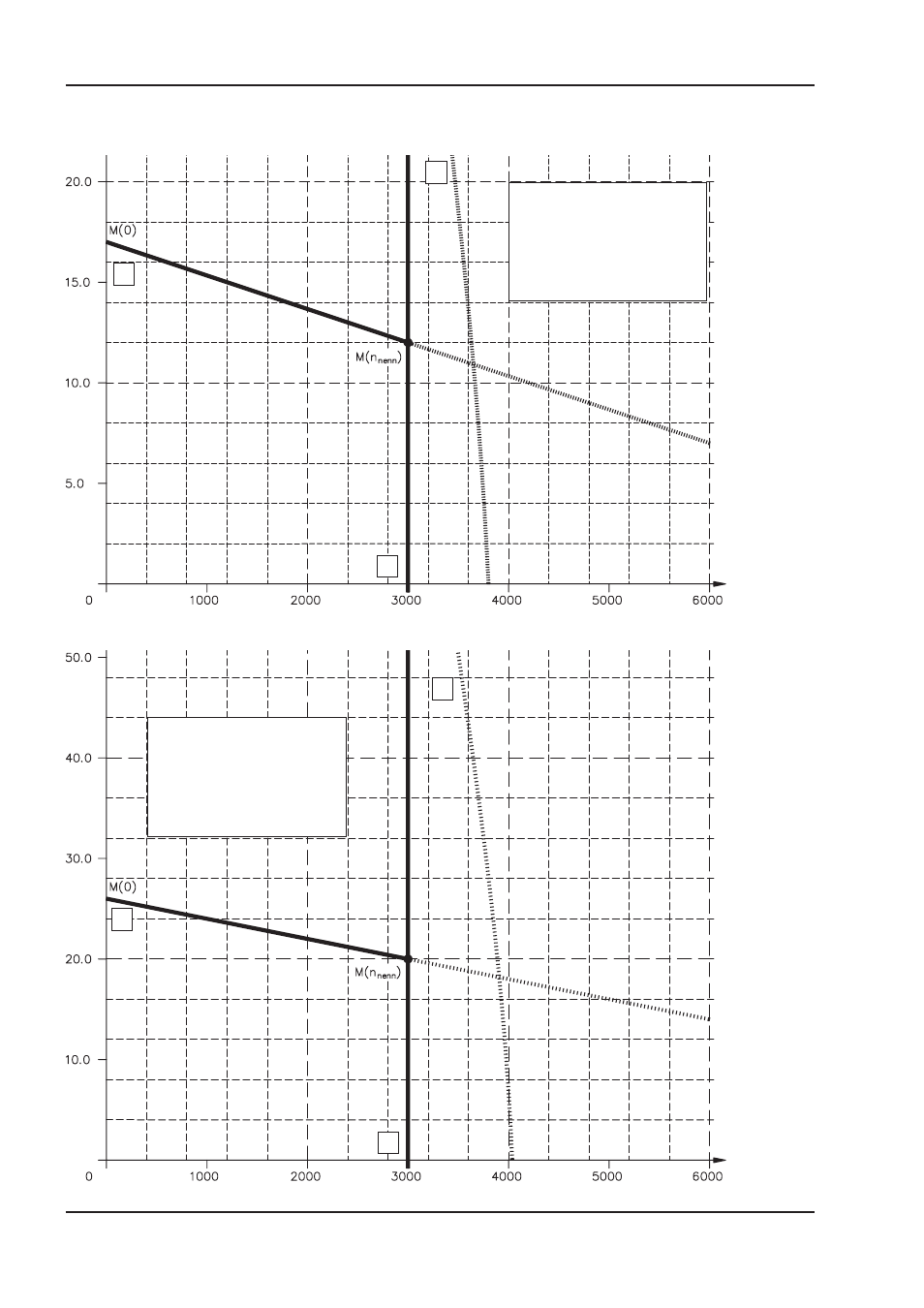

III.16 Courbe caractéristique de couple de AM277S
III.17 Courbe caractéristique de couple de AM297K
30 Servomoteurs AM227..297
Dessins
12/01 - A.4.036.3/10, 11
BECKHOFF
Désignation:
X-axe : vitesse [tr/min]
Y-axe : couple [Nm]
1 : Courbe couple
2 : Limit M(n)
3 : Vitesse nominal n
n
1
3
2
Désignation:
X-axe : vitesse [tr/min]
Y-axe : couple [Nm]
1 : Courbe couple
2 : Limit M(n)
3 : Vitesse nominal n
n
1
3
2
