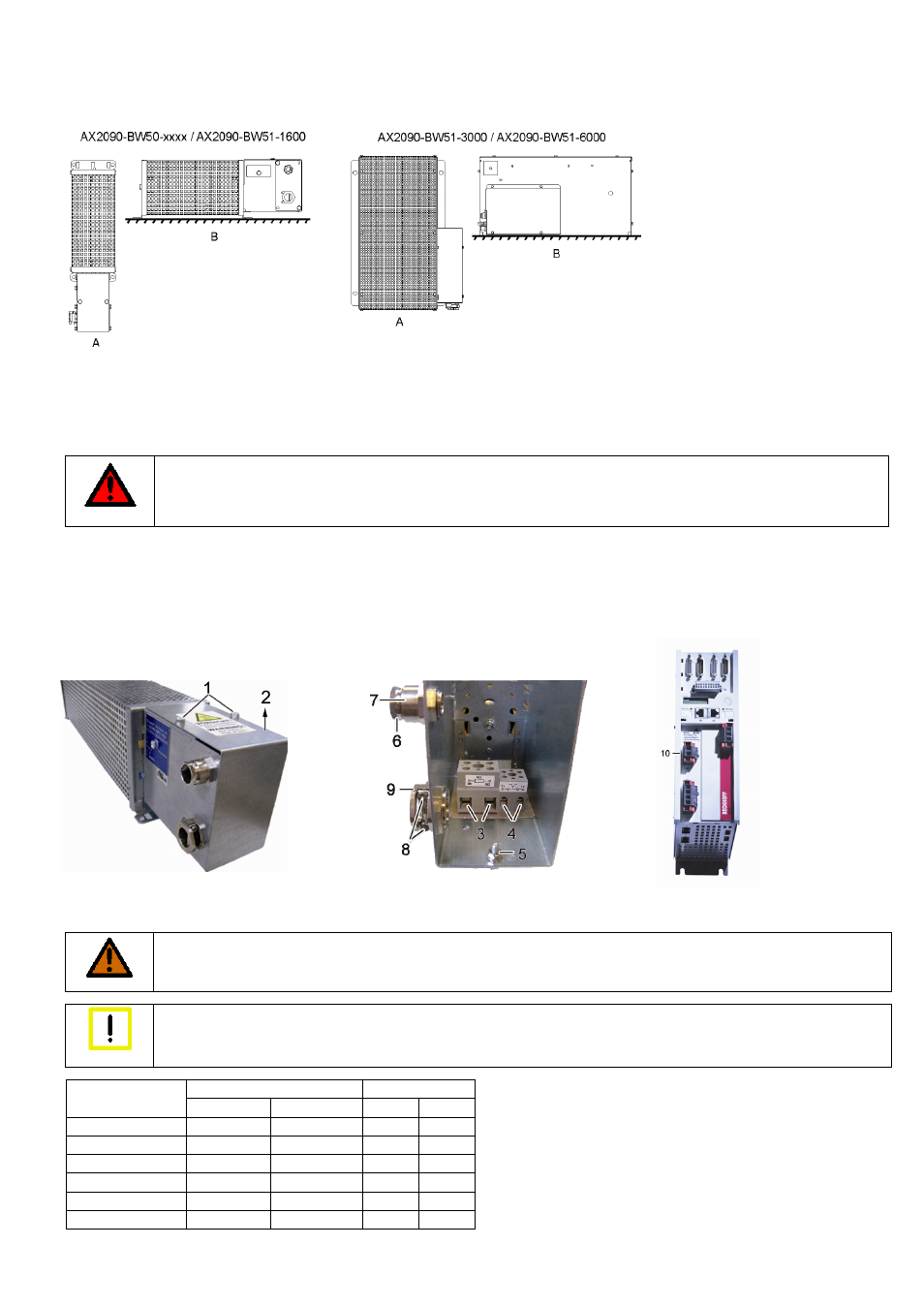

Positions de montage et espacements
(A) = montage vertical autorisé uniquement si conforme à la figure (boîte à bornes dirigée vers le bas).
(B) = montage horizontal
Quelle que soit la position de montage choisie, il faut respecter les espacements ci-dessous :
200 mm par rapport aux composants voisins, aux murs etc. et 300 mm par rapport aux composants situés au dessus, au plafond etc. En cas de
montage vertical (A), respecter un espacement min. de 200 mm par rapport aux composants situés en dessous, au sol etc., ceci afin d'assurer la
ventilation sans entraves de la résistance de freinage.
Installation électrique
DANGER
Attention, danger de mort !
Isoler l’AX5000 du réseau avant d’installer la résistance de freinage !
Même si l’AX5000 est isolé de la tension réseau, les bornes « X02 » du circuit intermédiaire présentent toujours pendant environ 5
minutes encore une tension pouvant être mortelle. Évitez tout contact avec les bornes pendant ce temps.
Enlever les deux vis (1) puis retirer le couvercle (2) dans le sens indiqué par la flèche. Branchez un câble aux dimensions suffisantes (voir chapitre
« Câbles ») sur les raccords (3) de la résistance ainsi que sur le boulon de mise à la terre (5), puis faites sortir le câble de la boîte à bornes via le
dispositif de décharge de traction (9). Réglez une décharge de traction suffisante du câble à l’aide des deux vis (8). Branchez l’autre extrémité du
câble sur le connecteur du circuit intermédiaire « X2 » (10) de l’AX5000, le connecteur est compris dans la livraison de l’AX5000. Branchez le câble
de mise à la terre sur la barrette de terre de l’armoire électrique.
Branchez un câble aux dimensions suffisantes sur le contact NF sans potentiel (4) du thermostat et faites sortir ce câble de la boîte à bornes via le
dispositif de décharge de traction (7) (voir chapitre « Thermostat »). Réglez une décharge de traction suffisante du câble à l’aide de l’écrou (6).
Mettez le couvercle (2) en place, dans l’ordre inverse du démontage.
Câbles
Nous recommandons d’utiliser des câbles de moteur Beckhoff pour le raccordement des résistances de freinage.
AVERTISSEMENT
Attention, risque d’incendie !
Les résistances de freinage développent des températures très élevées, veiller à ce que les câbles présentent une résistance
suffisante à la chaleur.
Attention
Sécurité CEM
Utilisez exclusivement des câbles blindés.
Résistance de freinage Thermostat Modèle
[mm 2 ] [AWG] [mm 2 ] [AWG]
AX2090-BW50-0300 1,5 16 0,75 18
AX2090-BW50-0600 1,5 16 0,75 18
AX2090-BW50-1600 1,5 16 0,75 18
AX2090-BW51-1000 2,5 12 0,75 18
AX2090-BW51-3000 2,5 12 0,75 18
AX2090-BW51-6000 2,5 12 0,75 18
Nous recommandons d’utiliser des embouts !
