4.1.4.3 Raccordement conforme EN954-1, catégorie 4
Pour satisfaire à la catégorie 4 de la norme EN 954-1, il faut
• soit raccorder deux contacteurs à guidage forcé parallèles sur une sortie TwinSAFE,
• soit raccorder un contacteur à guidage forcé sur deux sorties TwinSAFE.
Un contact NF est toujours commuté en série sur une entrée TwinSAFE d’une KL1904. Cette entrée
TwinSAFE est utilisée comme signal EDM (circuit de retour) au sein de la configuration logique
TwinSAFE.

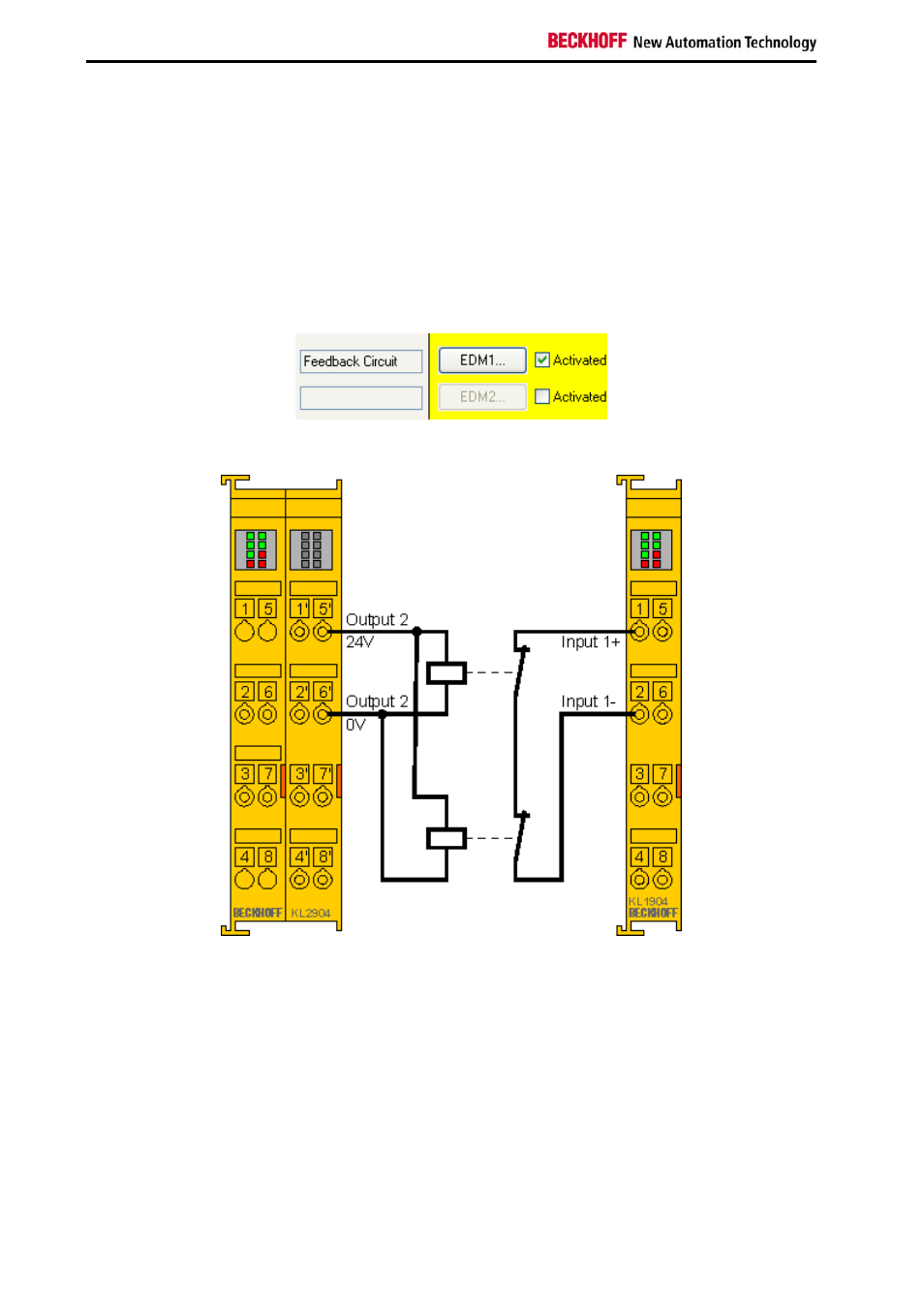

Catégorie 4 avec deux contacteurs à pilotage parallèle
Les contacts de travail du contacteur non illustrés ici sont commutés en série pour une coupure orientée
sécurité.
