Description de la fonction
KL301x et KL302x 5
Données de processus
Les données de processus transmises au coupleur de bus se calculent
avec les équations suivantes :
X_adc :
valeurs de sortie du convertisseur A/D
Y_aus : données de processus vers le PLC
B_a, A_a : alignement du gain et du décalage du fabricant (R17, R18)
B_h, A_h : échelle du fabricant (R19, R20)
B_w, A_w : échelle utilisateur (R33, R34)
a) Ni échelle fabricant ni échelle utilisateur active :
Y_a = (B_a + X_adc) * A_a
(1.0)
Y_aus = Y_a
b) Échelle fabricant active : (réglage effectué en usine)
Y_1 = B_h + A_h * Y_a (1.1)
Y_aus = Y_1
c) Échelle utilisateur active :
Y_2 =B_w + A_w * Y_a
(1.2)
Y_aus = Y_2
d) Échelles utilisateur et fabricant actives :
Y_1 = B_h + A_h * Y_a
(1.3)
Y_2 = B_w + A_w * Y_1 (1.4)
Y_aus = Y_2

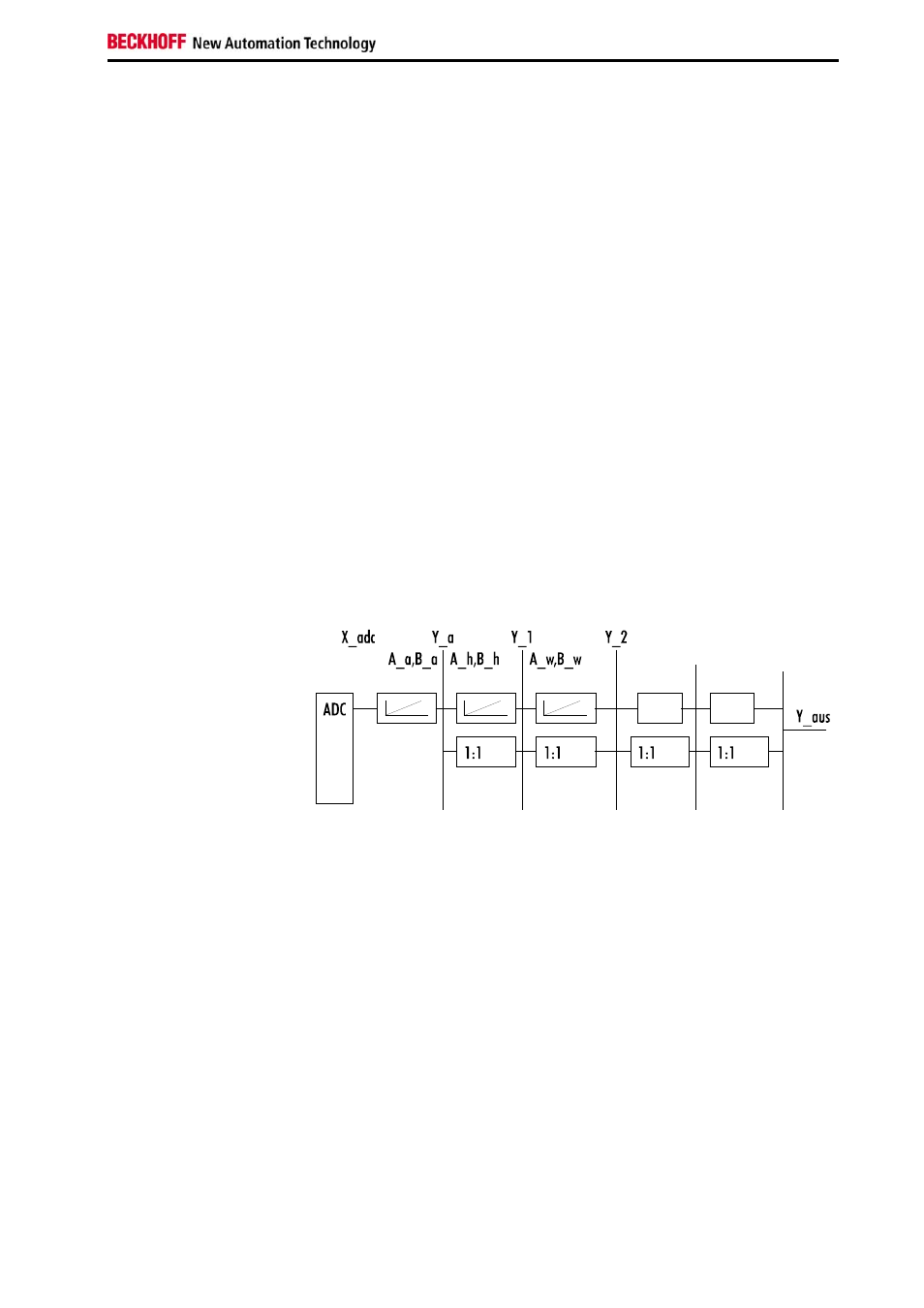

Les équations linéaires sont activées via le registre R32.
amount rep.
user scaling manuf. scal. Gain, Offset adjust.
add. bits
