Description du produit
CP65xx 7

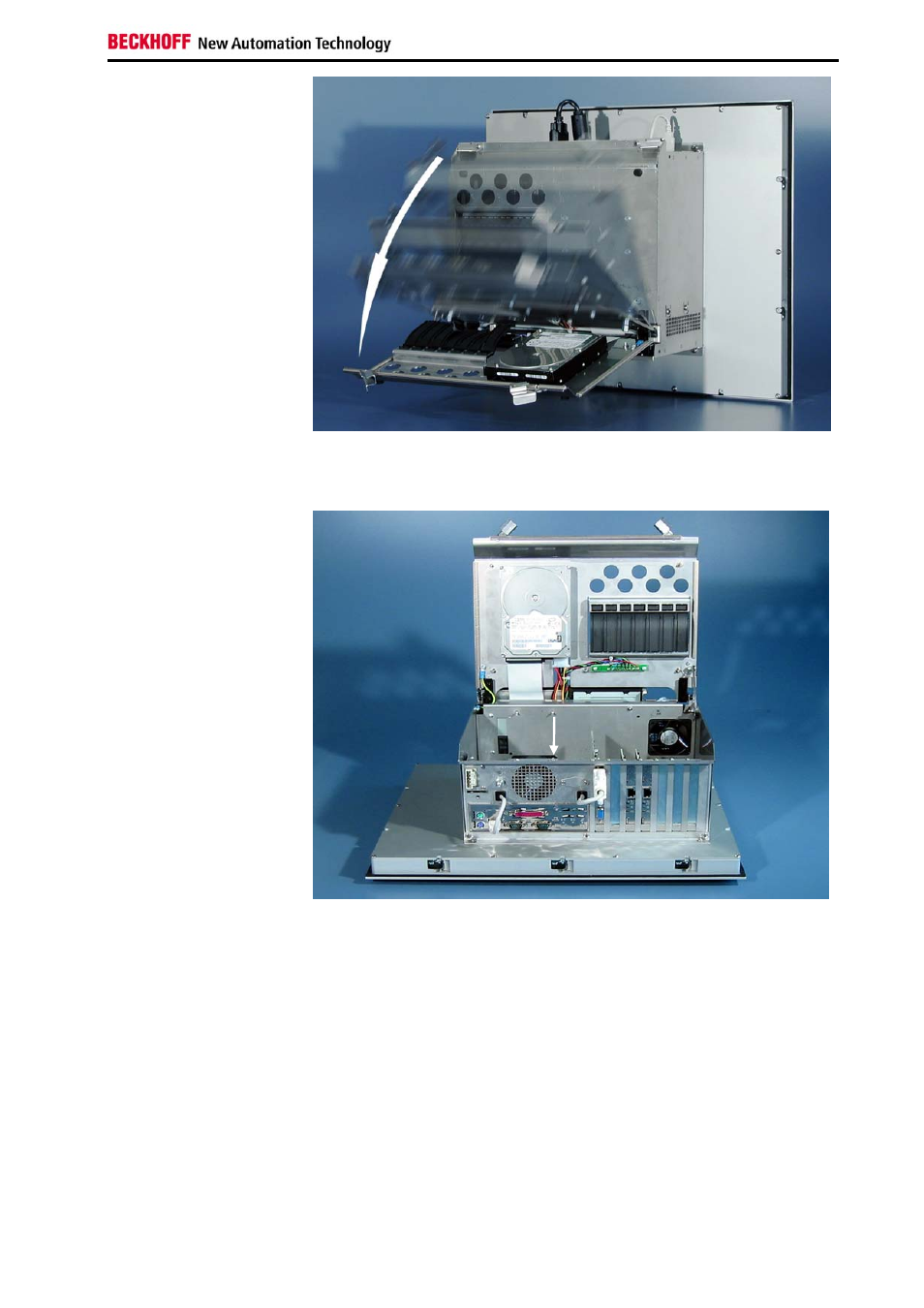

Rabattre le châssis interne
Le châssis peut maintenant être rabattu vers l’arrière afin de permettre
l’accès au disque dur, au processeur, à la mémoire et aux cartes
enfichables.
Vue du PC ouvert
Une carte mère ATX à 7 emplacements (3) se trouve derrière le châssis
interne rabattu (1) avec le disque dur (2). Les raccordements sont
accessibles par l’extérieur (4).
1
3
2
4
