Instructions d’installation
CP65xx 13

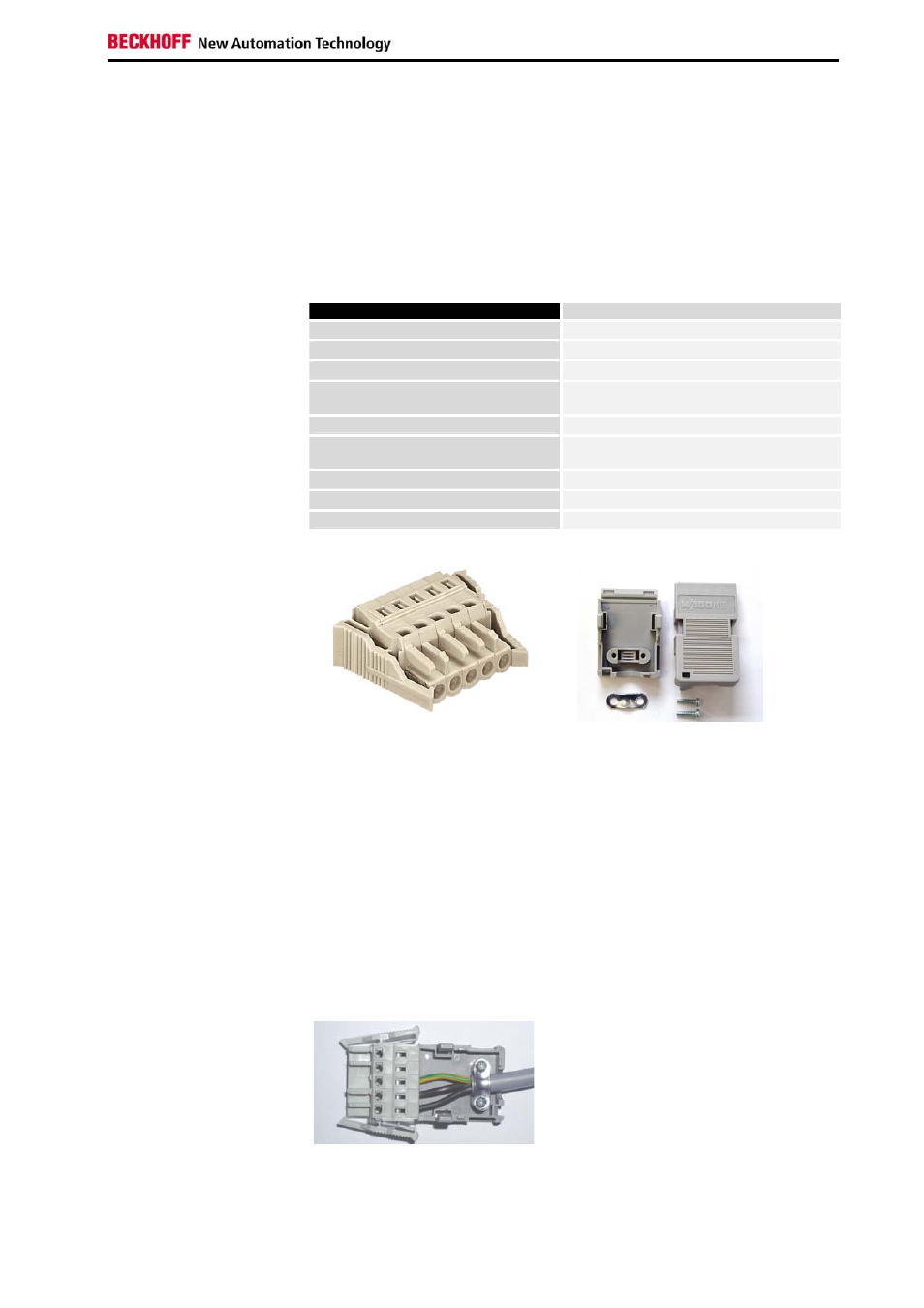

Montage du câble d’alimentation électrique
Un connecteur à ressort à 5 pôles avec raccord CAGE CLAMP et cliquets
de verrouillage, ainsi qu’un boîtier de décharge de traction emboîtable,
sont fournis pour le montage du câble d’alimentation électrique du PC.
Connecteur à ressorts codé
en conséquence Ce connecteur à ressorts est également codé en usine en fonction du bloc
d’alimentation, de façon à ce que le connecteur à monter puisse être
adapté à la prise de raccordement du PC industriel.
Caractéristiques techniques Connecteur à ressorts
Nombre de pôles 5
Pas 5 mm
Section de conducteur minimale 1,5 mm²
Section de conducteur minimale
(AWG)
16
Tension de dimensionnement (EN) 250 V
Tension de dimensionnement
(CSA)
300 V
Intensité de courant (EN) 16 A
Intensité de courant (CSA) 15 A
Longueur dénudée 8 à 9 mm
Matériel de montage
Connecteur à ressorts
Boîtier de décharge de traction
Montage du connecteur sur
le câble Pour monter le connecteur sur le câble, procéder de la façon suivante :
1. Dénuder les extrémités du câble. Tenir compte à cette occasion
des caractéristiques techniques du connecteur à ressorts du
tableau ci-dessus !
2. Insérer le câble dans les logements par simple engagement,
conformément à l’autocollant relatif à l’affectation des broches.
3. Presser la partie inférieure (partie A) du boîtier de décharge de
traction sur la partie supérieure du connecteur à ressorts jusqu’à
l’emboîtement.
4. Monter le dispositif de décharge de traction du câble d’alimentation
en le fixant à l’aide du serre-câble (partie C) et des vis de fixation
(partie D).
Fixation du dispositif de
décharge de traction
Fixer la partie supérieure (partie B) du boîtier de décharge de traction en
l’emboîtant sur la partie inférieure.
A
B
C D
