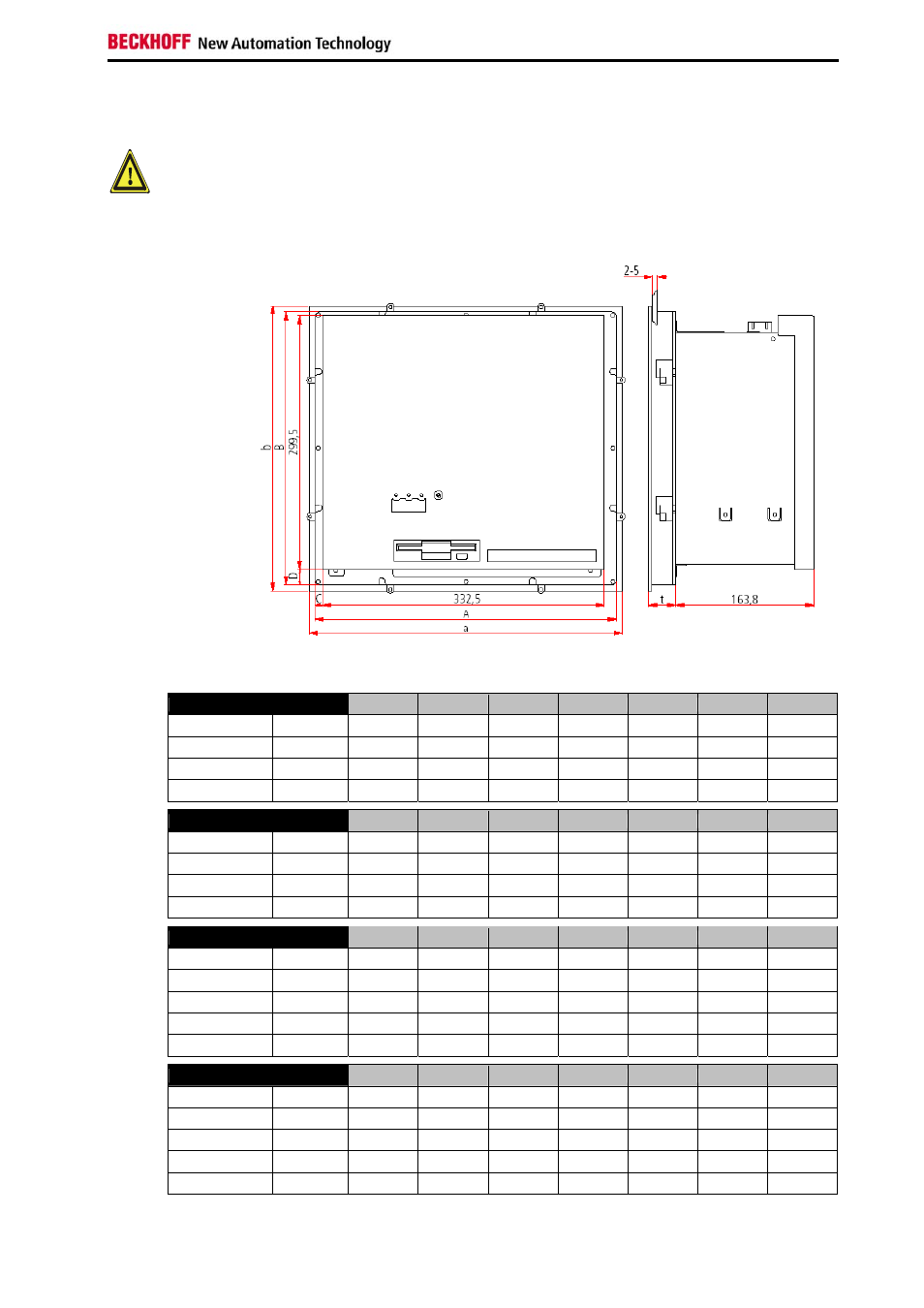

Cotes de montage
CP65xx 21
Cotes de montage
Attention
Le montage de l’appareil doit être effectué conformément à l’alignement
donné ici.
Toutes les dimensions sont en mm.
Panel PC
encastrable
CP65xx
Vue de dos Vue de côté
Écran seulement a b t A B C D
CP6500 Écran 10" 370 336 32 356 322 9,2 18
CP6501 Écran 12" 372,2 342,2 32 358,2 328,2 7,5 17,3
CP6502 Écran 15" 430,4 403 32 416,4 389 6,5 17,3
CP6503 Écran 19" 508,4 463 43 494,4 449 8,6 18
Avec touches de fonction a b t A B C D
CP6510 Écran 10" 370 336 32 356 322 9,2 18
CP6511 Écran 12" 372,2 342,2 32 358,2 328,2 7,5 17,3
CP6512 Écran 15" 430,4 403 32 416,4 389 6,5 17,3
CP6513 Écran 19" 508,4 463 43 494,4 449 8,6 18
Clavier numérique a b t A B C D
CP6520 Écran 10" 414 336 32 400 322 7 18,9
CP6521-0000/1 Écran 12" 414 336 32 400 322 7 18,9
CP6521-0002 Écran 12" 444,2 336 32 430,2 322 41,2 18,1
CP6522 Écran 15" 519,4 378,2 32 505,4 364,2 6,5 15,8
CP6523 Écran 19" 567,4 434 43 553,4 420 13,6 18
Clavier alphanumérique a b t A B C D
CP6530 Écran 10" 410,4 378,2 32 396,4 364,2 7,5 57,3
CP6531-0000/1 Écran 12" 410,4 378,2 32 396,4 364,2 7,5 57,3
CP6531-0002 Écran 12" 430,4 378,2 32 416,4 364,2 7,5 17
CP6532 Écran 15" 489,4 418,2 32 475,4 404,2 31,3 61
CP6533 Écran 19" 508,4 543 43 494,4 529 39 98
