Instructions d’installation
12 CP65xx

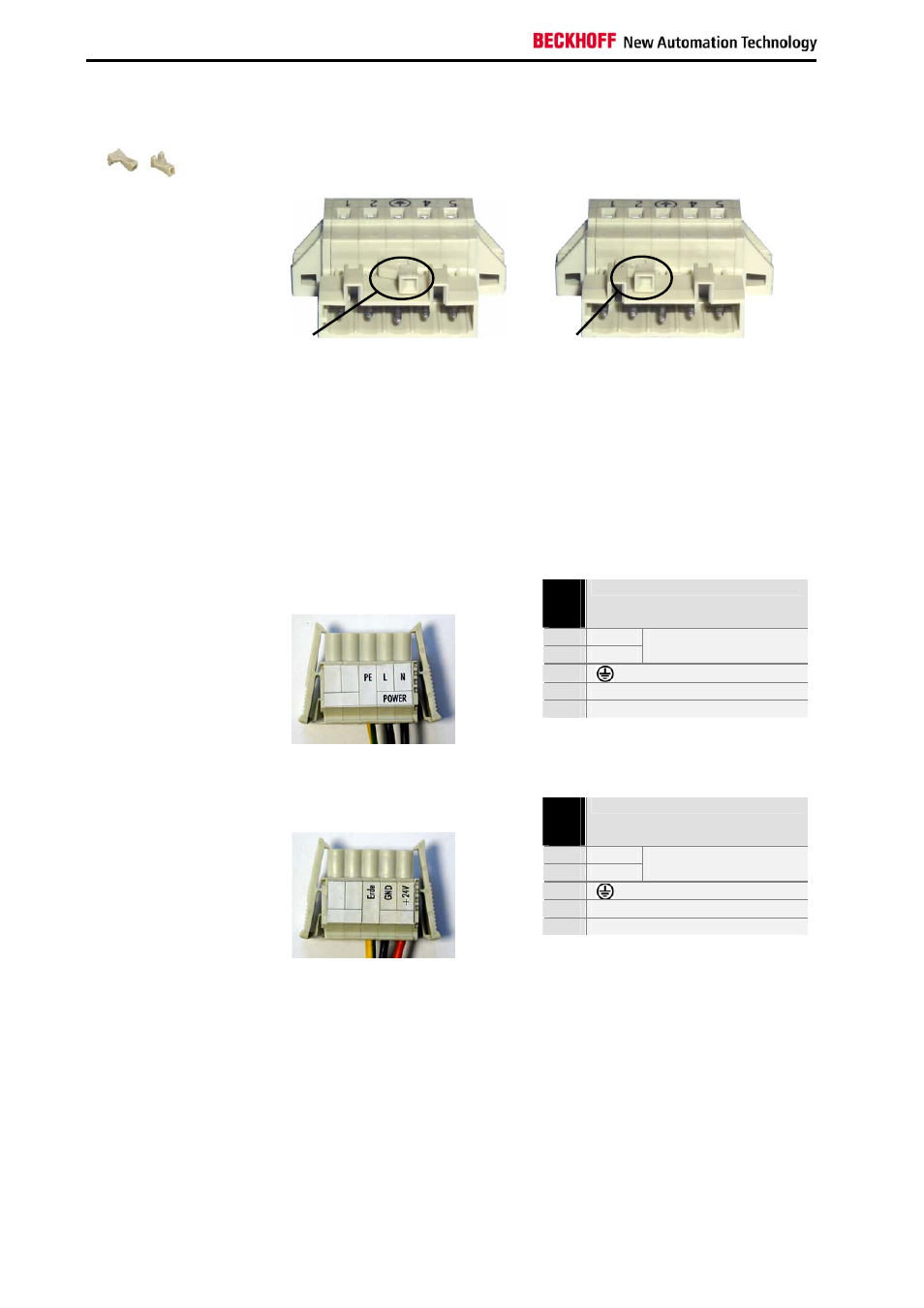

Eléments de codage
Selon le bloc d’alimentation, le connecteur est codé différemment en usine
par le biais d’éléments de codage enfichables.
Connecteurs mâles codés
différemment
Codage pour bloc d’alimentation
100-240 V
AC
50-60 Hz
Codage pour bloc d’alimentation 24
V
CC
.
Affectation des broches et exigences de câbles
Affectation des broches Un autocollant avec l’affectation des broches se trouve sur la partie
supérieure du connecteur à ressorts. La section de conducteur minimale
et admissible du câble est de 1,5 mm², protection 10 A (AWG N° 16).
PC industriels avec bloc d’alimentation 100-240 V
AC
50-60 Hz
Affectation des broches
pour bloc d’alimentation
100-240 V 50-60 Hz
Br
oc
he
Fonction
1 N
2 L
Alimentation électrique
100 - 240 V
CA
3
4 non affectée
5 non affectée
PC industriels avec bloc d’alimentation 24 V
CC
+Affectation des broches
pour bloc d’alimentation
24 V
CC
.
Br
oc
he
Fonction
1 +
2 -
Alimentation électrique
24 V
CC
3
4 non affectée
5 non affectée
5 4 3 2 1
5 4 3 2 1
