BECKHOFF CP65xx - Manuel (Page 10)

Description du produit
8 CP65xx
Interfaces

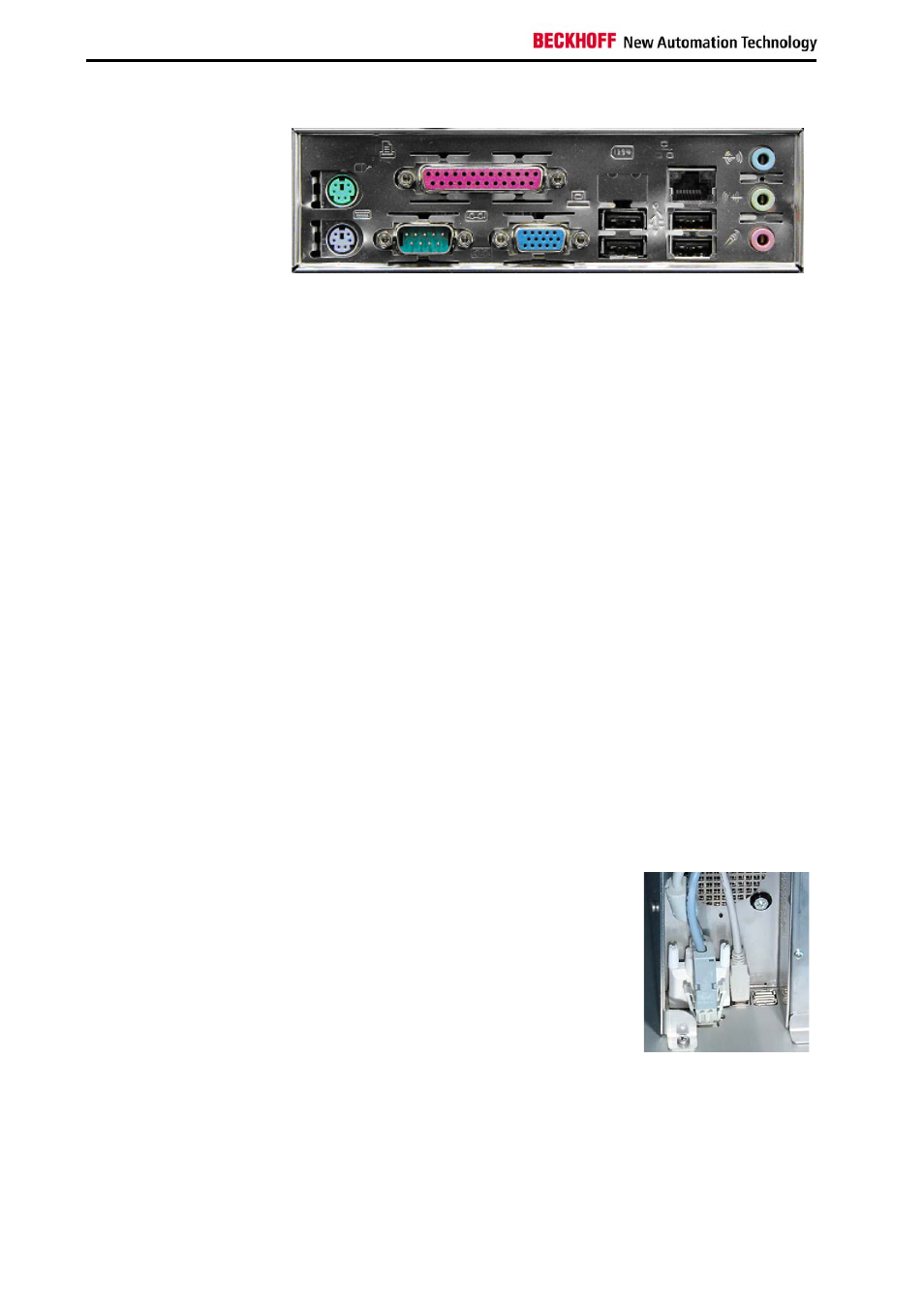

Interfaces du Panel PC
encastrable
Connexions PS/2
PS/2 La connexion PS/2 supérieure (1) permet l'utilisation d'une souris PS/2, et
la connexion PS/2 inférieure (6) permet le raccordement d’un clavier de
PC.
Interface parallèle
Imprimante
LPT1
L'interface parallèle (3) satisfait à la norme Centronics et sera désignée par
LPT1 par les logiciels.
Interfaces sérielles
RS 232
COM1 - COM2
Le PC industriel dispose dans son équipement de base de deux interfaces
sérielles COM1 (4) et COM2 de type RS 232 qui sont amenées sur une
prise mâle SUB-D à 9 broches. L’interface COM2 se trouve dans la partie
supérieure du premier écran à encoches, à droite de l’écran ATX.
Connexion VGA
VGA Une prise femelle SUB-D à 15 pôles (5) permet le branchement d'un
moniteur VGA.
Interfaces USB
USB1 – USB4 Les quatre interfaces USB (6 - 9) servent à raccorder des périphériques
disposant d’une connexion USB.
Connexion réseau
Réseau La douille RJ-45 (10) permet le raccordement du PC industriel à un réseau.
Carte son
Son Le PC industriel dispose d’une interface pour carte son avec les douilles de
connexion ci-dessous :
Line In (11), Line Out (12) et entrée pour microphone (13).
Autres interfaces USB
Autres interfaces USB Les interfaces USB (14) et (15) servent au
raccordement d’autres appareils périphériques
USB.
La norme USB1.1 est supportée, avec un débit
de données maximum de 1,5 ou 12 Mbits/s.
Cartes supplémentaires (en option)
Plaque signalétique Une plaque signalétique est aménagée sur le PC industriel et donne des
renseignements sur l’équipement du PC industriel à la livraison.
15
14
1
2
3
4 5
6
7 9
8
10
13
12
11
