Chapitre 2 : MISE EN SERVICE (suite) iX Mate™
PAGE 14

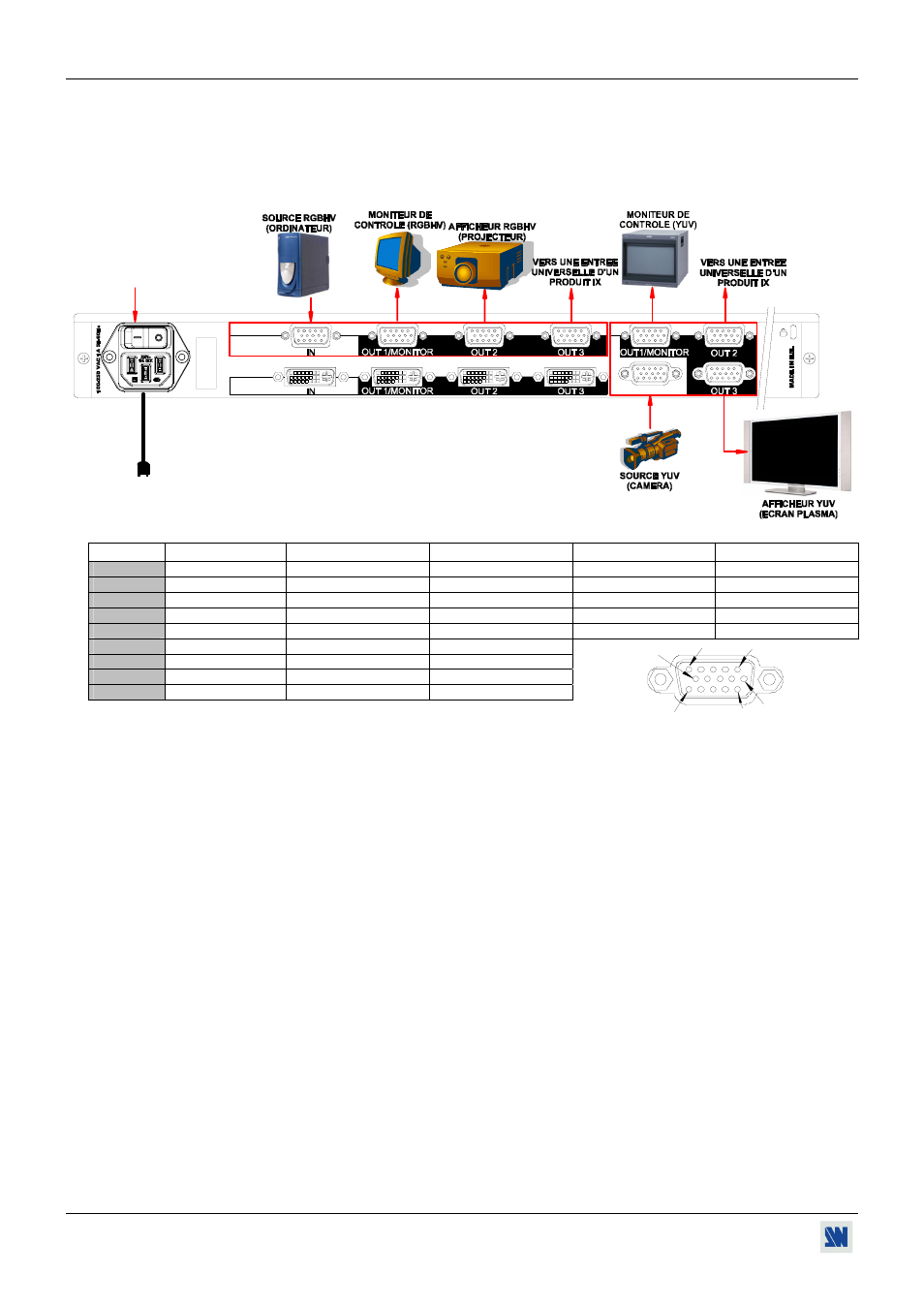

g VOIES "ANALOG":
Pour chacune des voies:
- Raccordez votre source (vidéo ou informatique) aux connecteurs ANALOG #1 ou 2 IN.
- Raccordez tous vos afficheurs ou appareils de la gamme iX aux connecteurs de sortie en utilisant en priorité le
connecteur OUT 1/MONITOR.
- Mettez vos afficheurs sous tension puis vos sources vidéos.
A
N
A
L
O
G
#
1 ANALOG # 2
MODEL: XM513
IN
DVI-D
1
2
5 5 5 5 5 5
5 5
• Brochage du connecteur HD15:
SIGNAL INFORMATIQUE VIDÉO RGB/S SD-YUV & HD-YUV S.VIDEO (Y/C) VIDÉO COMPOSITE
Broche 1 ROUGE. ROUGE. Cr / Pr. C (chrominance).
Broche 2 VERT. VERT. Y. Y (luminance). VIDÉO (NTSC, PAL...)
Broche 3 BLEU. BLEU. Cb / Pb.
Broche 6 masse du ROUGE. masse du ROUGE. masse de Cr / Pr. masse du C.
Broche 7 masse du VERT. masse du VERT. masse de Y. masse du Y. masse.
Broche 8 masse du BLEU. masse du BLEU. masse de Cb / Pb.
Broche 10 masse du H et V. masse du H et V.
Broche 13 Synchro. H ou C (S). Synchro. C (S).
Broche 14 Synchro. V.
Connecteur HD15 de l'appareil.
5
6
1
15
10
11
