Chapitre 1 : INTRODUCTION (suite)
iX Mate™
PAGE 12

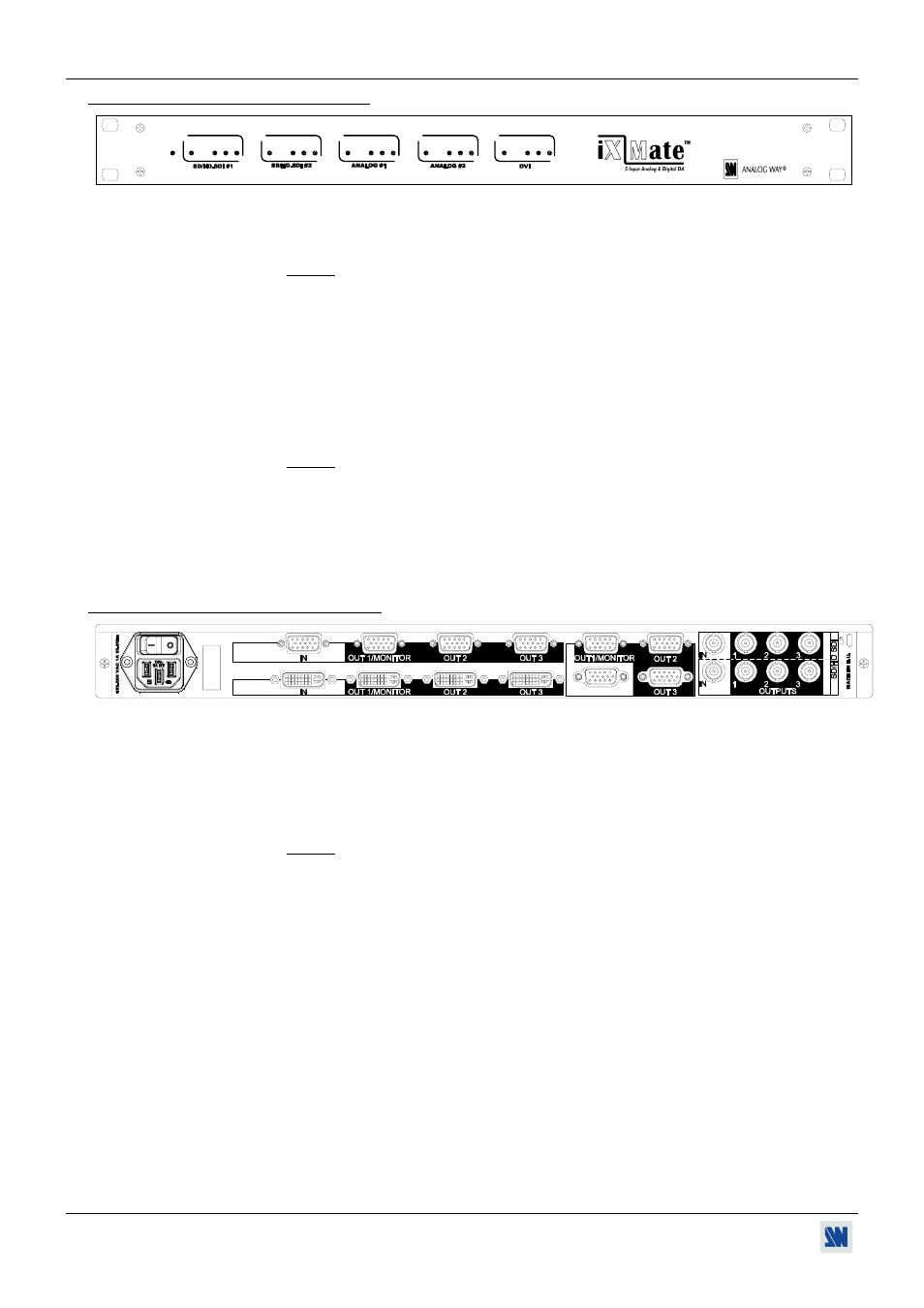

1-4. DESCRIPTION DE LA FACE AVANT
OUTPUT LOAD
1
3
2
IN
OUTPUT LOAD
1
3
2
IN
OUTPUT LOAD
1
3
2
IN
OUTPUT LOAD
1
3
2
IN
OUTPUT LOAD
1
3
2
IN
SIGNAL
POWER
SIGNAL
SIGNAL
SIGNAL
SIGNAL
POWER:
LED d’indication d’alimentation.
SIGNAL IN:
LED d'indication de signal d'entrée.
NOTE: -Pour les entrées SDI-SD/HD: la LED s'allume lorsque un signal est détectée sur
le connecteur BNC de l'entrée.
-Pour les entrées ANALOG: la LED s'allument lorsque un signal de masse est
détecté sur la broche n°10 du connecteur HD15 de l'entrée. La LED peut rester
éteinte si vous raccordez un signal C.VIDEO, S.VIDEO, YUV/RGB.
-Pour les entrées DVI: la LED s'allume si la source vient directement d'une carte
graphique et si un afficheur est raccordé au connecteur de la sortie DVI
OUT1/MONITOR.
OUTPUT LOAD 1,2,3: LED d'indication de charge de sortie.
NOTE: -Pour les sorties SDI-SD/HD: la LED s'allume lorsqu'un signal est détectée sur le
connecteur BNC de la sortie.
-Pour les sorties "ANALOG": la LED s'allume lorsqu'un signal de masse est
détectée sur la broche n°10 du connecteur de sortie. La LED peut rester éteinte si
vous raccordez un afficheur C.VIDEO, S.VIDEO, YUV/RVB.
-Pour les sorties DVI: La LED s'allume lorsqu'un afficheur est raccordé au
connecteur DVI de sortie.
1-5. DESCRIPTION DE LA FACE ARRIÈRE
A
N
A
LO
G
#
1
ANALOG # 2
MODEL: XM513
IN
DVI-D
#2
#
1
ENTRÉE SECTEUR:
Connecteur au standard IEC (100-250 VAC, 50-60 Hz, Automatique).
O / I:
Interrupteur principal d'alimentation (O=OFF, I=ON).
DVI-D:
IN: Entrée DVI-D (connecteur DVI-I femelle).
OUT1/MONITOR: Sortie "monitoring" (connecteur DVI-I femelle).
OUT 2 & OUT 3: Sorties distribuées (connecteurs DVI-I femelle).
NOTE: La voie DVI n'est pas compatible avec le HDCP; elle peut ne pas fonctionner
avec des sources HDMI.
ANALOG:
IN: Entrée analogique (connecteur HD15 femelle).
OUT1/MONITOR: Sortie "monitoring" (connecteur HD15 femelle).
OUT 2 & OUT 3: Sorties distribuées (connecteurs HD15 femelle).
SD-HD SDI:
IN: Entrée SD/HD-SDI (connecteur BNC femelle).
OUT1, OUT 2 & OUT 3: Sorties distribuées (connecteurs BNC femelle).
