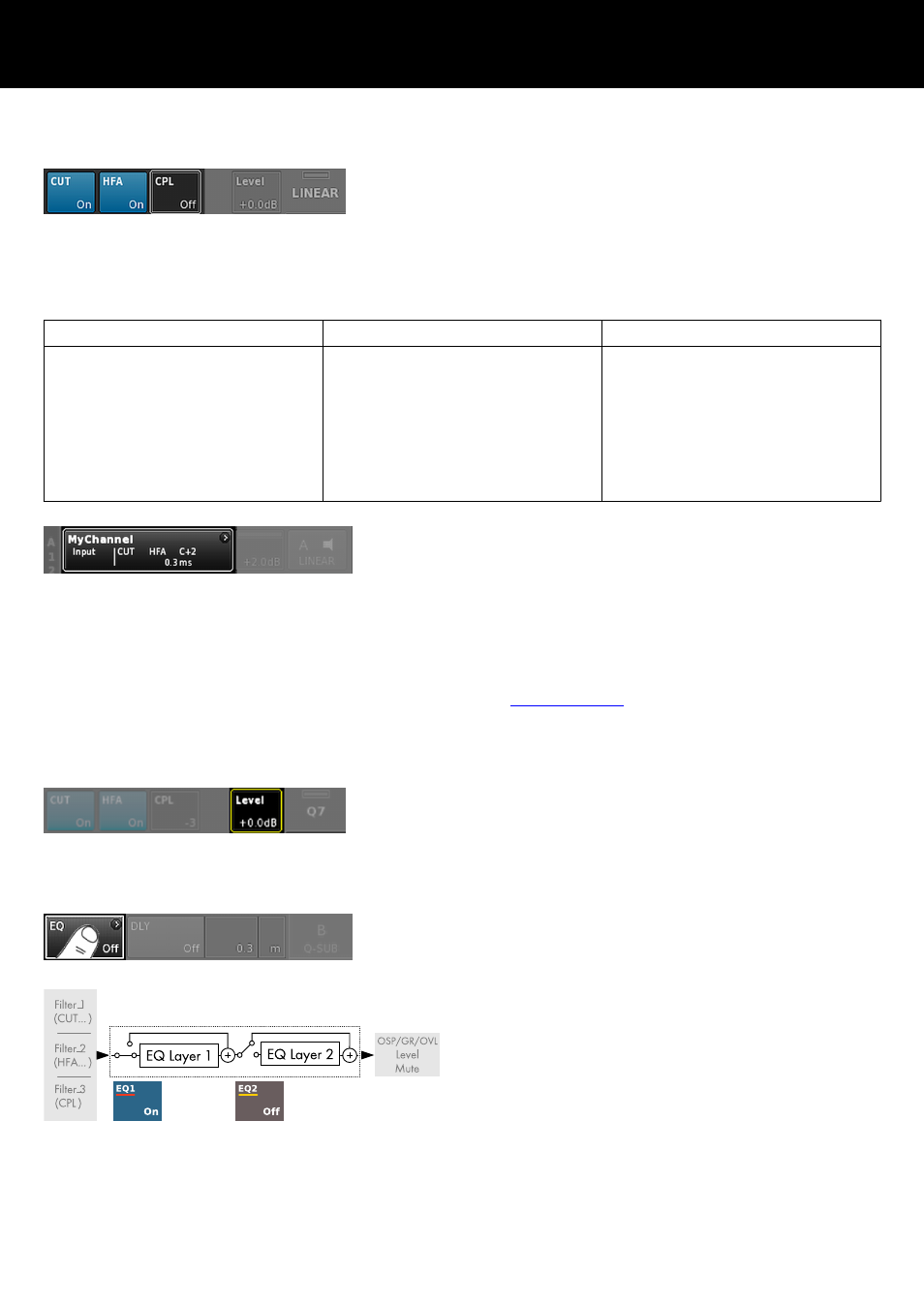

10.2. Interrupteurs de configuration - Filtre_1, _2, _3
Les types de filtres disponibles dépendent de la configuration de
l'enceinte sélectionnée.
Les filtres disponibles sont selon les cas accessibles sous forme de
touches de fonction ou de champs de saisie.
Le nom du filtre s'affiche en haut à gauche du bouton ou du
champ. Le statut (On/Off) de la valeur apparaît en bas à droite.
Le statut (On/Off) est également représenté par des couleurs.
Filter_1 Filter_2 Filter_3
Configuration de fréquences crossover pour
TOP/SUB, par ex. CUT, 100 Hz, Infra ...
Note : CUT en configuration LINEAR :
–
Butterworth 2e ordre (12 dB/oct.)
– Fréquence de coupure : 110 Hz
– Gain de l'amplificateur @ 0 dB : 31
dB.
Compensation depuis la distance d'écoute,
par ex. HFA, HFC.
HFC : Off, +1 (HFC1), +2 (HFC2).
CSA : Alignement de Sub-Bass cardioïde.
CPL Þ Array-EQ (compensation des effets
de coupling)
Intervalle CPL :
—9 dB ... 0 dB (Off) : Cut (niveau Lo)
0 dB (Off) ... +5 dB: Boost (65 Hz, Bell)
À l'écran d'accueil, l'état On/Off des interrupteurs de configuration
apparaît sur le bouton Channel view de la représentation du canal
(voir graphique ci-contre).
Note : Une description détaillée des filtres disponibles pour
chaque haut-parleur est donnée dans le manuel de l'enceinte
utilisée.
Une description détaillée de la fonction CSA (alignement de
Sub-Bass cardioïde) est disponible dans la documentation
technique TI 330 téléchargeable sur le site de d&b à l'adresse
www.dbaudio.com .
10.3. Level
Sensibilité d'entrée du canal d'amplification correspondant ou de
l'ensemble de canaux (en fonction du mode de sortie), réglable de
—57.5 dB à +6 dB par pas de 0.5 dB.
10.4. EQ - Egaliseur
Sélectionner «EQ» ouvre le sous-écran de l'égaliseur du canal ins‐
pecté.
Le graphique ci-contre affiche l'emplacement de l'égaliseur (User
EQ) dans la chaîne du signal.
L'égaliseur comprend deux égaliseurs 16 bandes indépendants et
paramétrables (2 x 16 minimum phase biquad IIR filters, full para‐
metric) et divisé en deux couches :
Þ Vue d'ensemble EQ,
Þ Couche/courbe EQ.
