9.3.1. Mode Output
AVIS !
Veiller à ce que le type d'enceinte connecté corresponde à la con‐
figuration du D80.

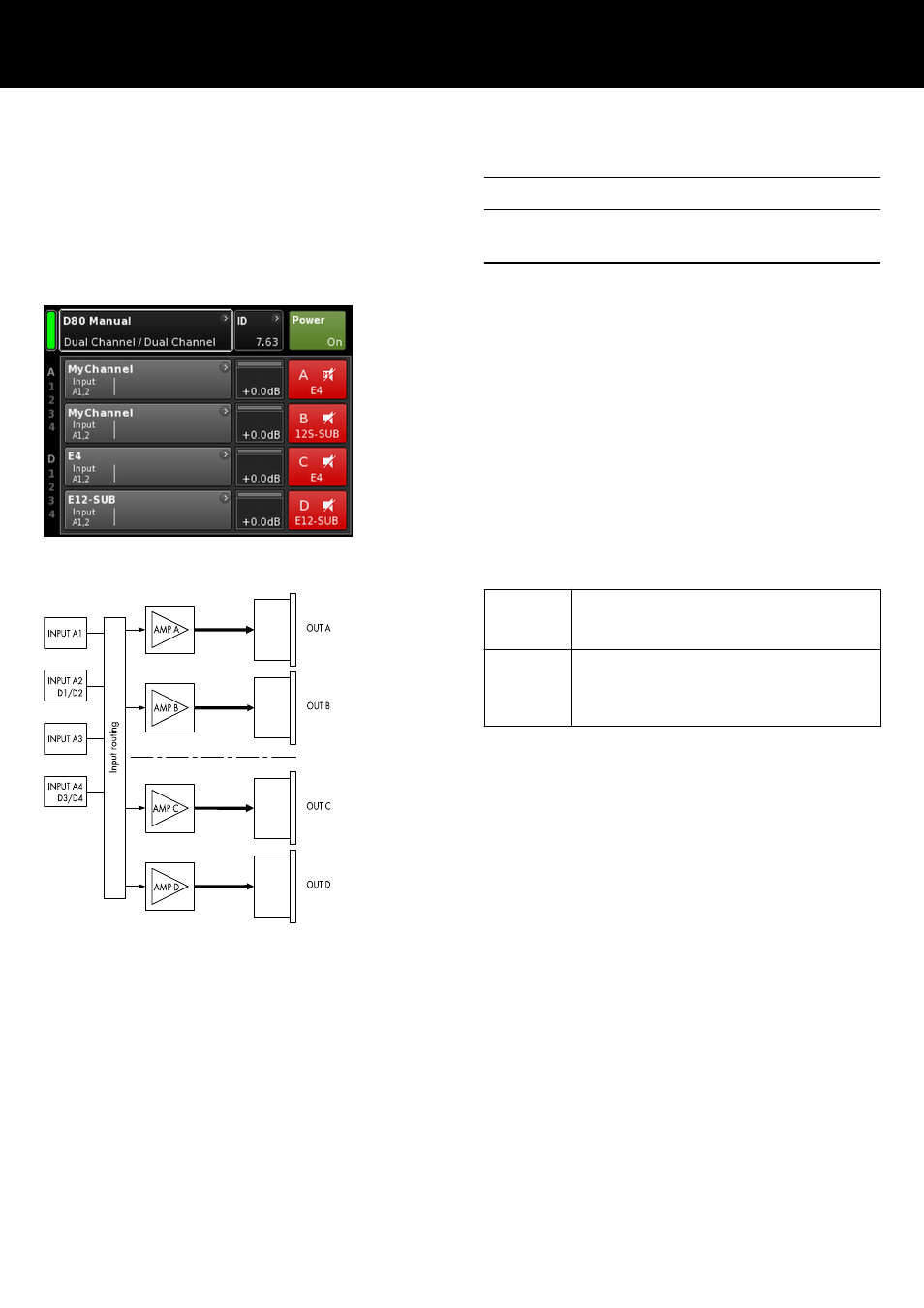

Mode Dual Channel (A/B, C/D)
Le mode Dual Channel est dédié à des systèmes d&b à large
bande (systèmes passifs) et des Sub-Bass d&b actifs. Chacun des
canaux peut être indépendamment configuré pour des enceintes
TOP ou SUB.
En mode Dual Channel, chaque pair de canaux d'amplification
(AMP A/B, AMP C/D) agit comme un amplificateur à 2 canaux
(amplificateur stéréo). Les canaux de l'amplificateur sont raccordés
à leurs connecteurs de sortie respectifs (AMP A vers OUT A...).
L'entrée audio correspondant à chaque canal d'amplification peut
être affectée via le routage d'entrée.
Chaque connecteur de sortie est câblé en parallèle, employant les
pins correspondants pour les configurations TOP ou SUB.
Les équivalences des broches des connecteurs NL4 et EP5 au
mode de sortie figurent dans le tableau ci-dessous.
NL4 SORTIE ENCEINTE A (B, C, D):
1+/2+ = Amp A (B, C, D) pos.
1—/ 2— = Amp A (B, C, D) neg.
EP5 SORTIE ENCEINTE A (B, C, D):
1/3 = Amp A (B, C, D) pos.
2/4 = Amp A (B, C, D) neg.
5 = n.c.
Mode 2 x Dual Channel
