4.2. Montage des racks et refroidissement
Montage des racks
Les boîtiers du D80 sont conçus pour tenir dans un rack standard
de 19" ou une caisse.
Concernant les spécifications du rack, gardez une marge de pro‐
fondeur (en général 150 mm / 6"), afin de loger les câbles et con‐
necteurs à l'arrière de l'amplificateur.

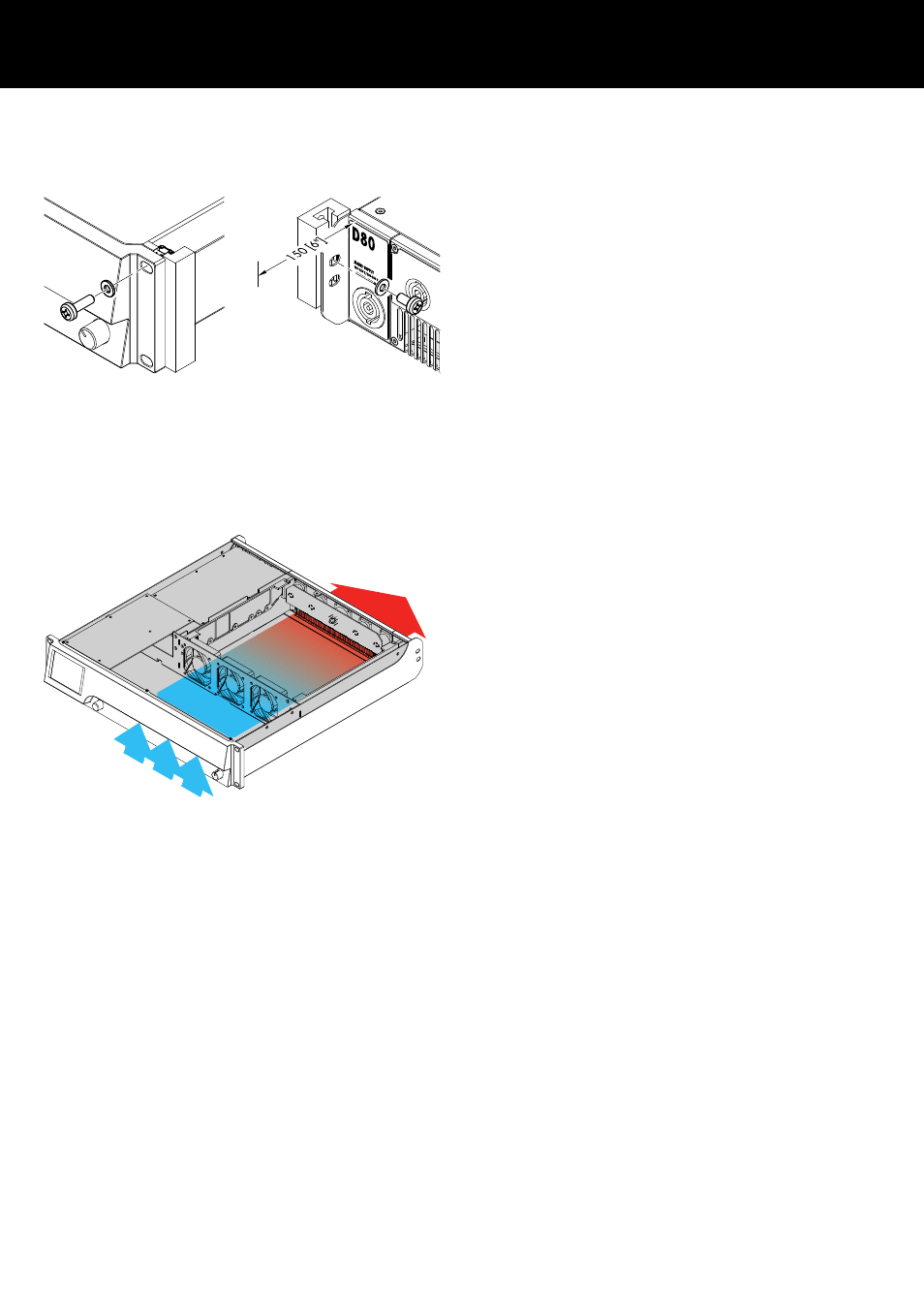

Le montage d'amplificateurs D80 dans des racks de 19" nécessite
d'autres fixations et supports que ceux présents en face avant, tels
que les rondelles et les vis de montage en rack du dessin ci-contre.
Prévoir des renforts de soutien supplémentaires...
–
en fixant les pattes de renfort montées à l'arrière à l'aide des
vis de montage en rack et des rondelles adaptées (voir gra‐
phique ci-contre). Celles-ci sont particulièrement importantes
quand les amplicateurs en racks sont destinées à des applica‐
tions de tournée.
– ou à l'aide des tiroirs fixés aux faces internes des racks ou
caisses.
Refroidissement
Les conditions thermiques constituent un facteur déterminant du
fonctionnement sans risque des amplificateurs. L'amplificateur D80
est doté de trois ventilateurs internes qui insufflent de l'air frais dans
le boîtier et évacuent l'air chaud par l'arrière de l'appareil.
–
Le courant d'air frais doit être suffisamment important.
– Ne pas entraver l'aération du panneau arrière ni les évents de
la face avant de l'amplificateur.
– Si les amplificateurs sont logés dans des caisses fermées (en
cas d'installations fixes), préférer des modules externes de
ventilateurs avec filtres pouvant être facilement remplacés sans
ouvrir la caisse scellée.
– Ne jamais associer dans le même rack des amplificateurs D80
avec des D6 ou D12.
– Ne pas empiler d'amplificateurs D80 et d'autres appareils
générant de la chaleur évacuée dans le sens contraire.
Température minimale
Contrairement à d'autres amplificateurs, le D80 dégage une tem‐
pérature minimale d'environ 40 °C (104 °F) à l'arrière de l'appa‐
reil quand il est au repos (En marche, inactif). Cette valeur aug‐
mente sensiblement pendant le fonctionnement de l'appareil.
Consulter également Þ Chapitre 13.4. "Consommation électrique
et dissipation thermique" à la page 69.
