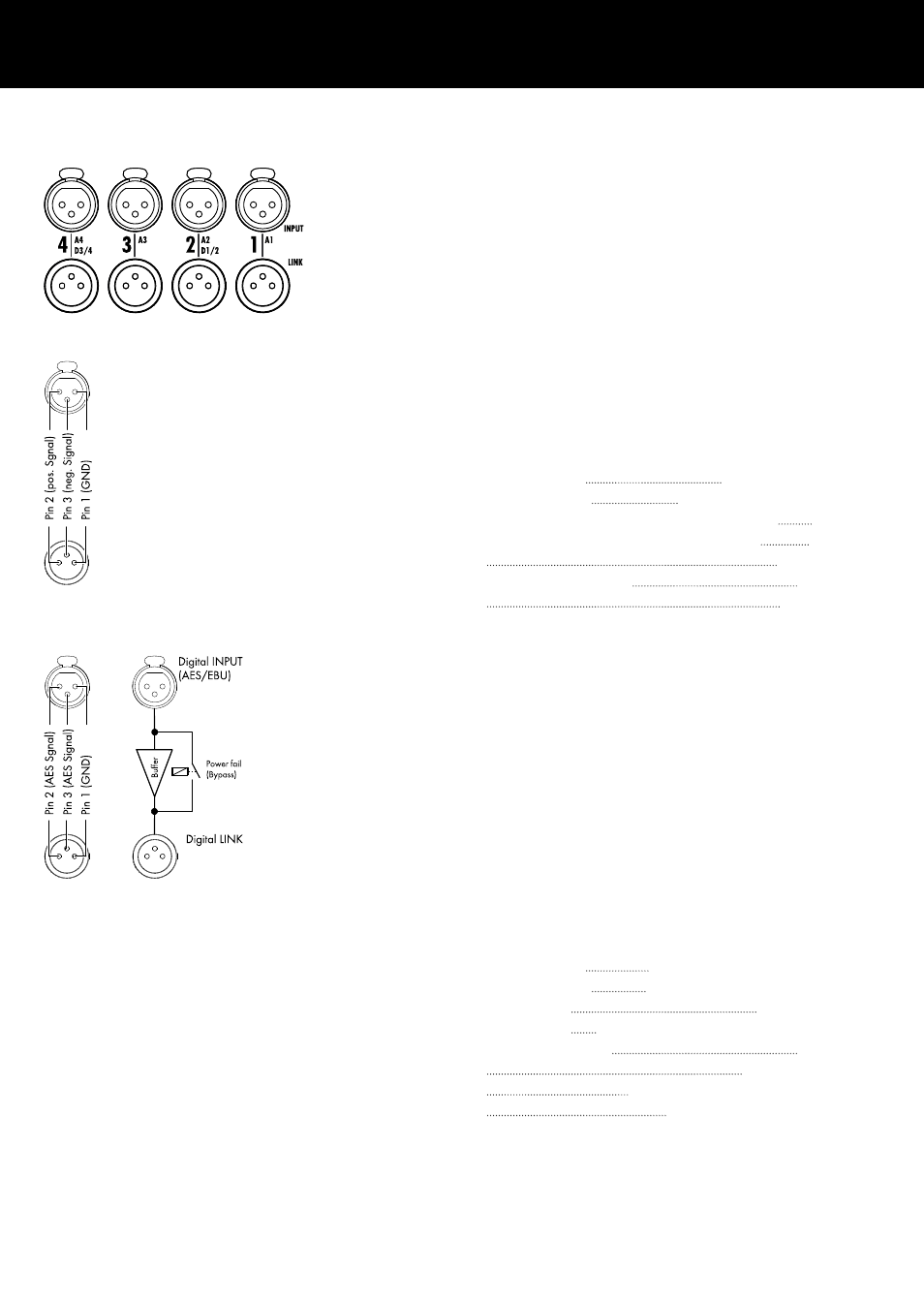

4.3.2. Connecteurs audio INPUT et LINK
Tous les connecteurs d'entrée et de sortie (1 à 4) sont situés sur le
panneau arrière.
Plusieurs configurations sont possibles : 4 entrées analogiques, 2
canaux analogiques + 2 canaux AES ou quatre canaux AES (voir
aussi Þ Chapitre 9.2. "Input" à la page 34).
Chaque canal d'entrée peut être associé à l'un des canaux de
sortie A à D (voir aussi Þ Chapitre 10.6. "Input routing"
à la page 55).
Analogique INPUT et LINK (A1 - A4)
Chaque canal dispose d'un connecteur d'entrée à 3 broches
femelle XLR. Un connecteur d'entrée de liaison à 3 pins mâle XLR
est raccordé en parallèle. Il est utilisé pour la transmission du
signal d'entrée vers l'appareil suivant dans la chaîne du signal du
système.
Spécifications
Points des broches 1 = GND, 2 = pos., 3 = neg.
Impédance d'entrée 38 kOhms, symétrisation électronique
Mode de réjection commun (CMRR@100 Hz/10 kHz) > 70/50 dB
Niveau d'entrée maximal (symétrique/asymétrique) +25/17 dBu
+27 dBu @ 0 dBFS
LINK analogique (A1 - A4) XLR 3-pol. mâle
parallèle à l'entrée
INPUT numérique et LINK (D1/2 - D3/4)
Les connecteurs d'entrée 2 (D1/2) et 4 (D3/4) sont configurables
en entrées AES/EBU (AES 3).
Note : Lors de la configuration des entrées numériques, les
connecteur de sortie INPUT et LINK 1 (A1) et/ou 3 (A3) sont
désactivées.
La sortie LINK numérique correspondante (2/4) peut servir à trans‐
mettre un signal d'entrée reformé à l'appareil suivant dans la
chaîne du signal. La forme du signal ainsi que le niveau sont
reformés avec un amplificateur de signal analogique.
Un relais de coupure d'alimentation est incorporé, pour éviter une
interruption de la chaîne du signal en cas de panne d'électricité.
Dans cette situation, le signal d'entrée numérique contourne l'am‐
plificateur tampon analogique pour être directement orienté vers la
sortie de liaison LINK.
Spécifications
Points des broches 1 = GND, 2 = AES Signal, 3 = AES Signal
Impédance d'entrée 110 ohms, symétrisation par transformateur
Échantillonnage 48 / 96 kHz / 2 Ch/n
Synchronisation Word-Sync: PLL-verrouillé à la source (mode esclave)
LINK numérique (sortie) XLR 3-pol. mâle
symétrisation électronique
mise en mémoire tampon de signal analogique
relai de coupure de courant (dérivation)
