Rev. 1.05 - 8 -
SRP-330

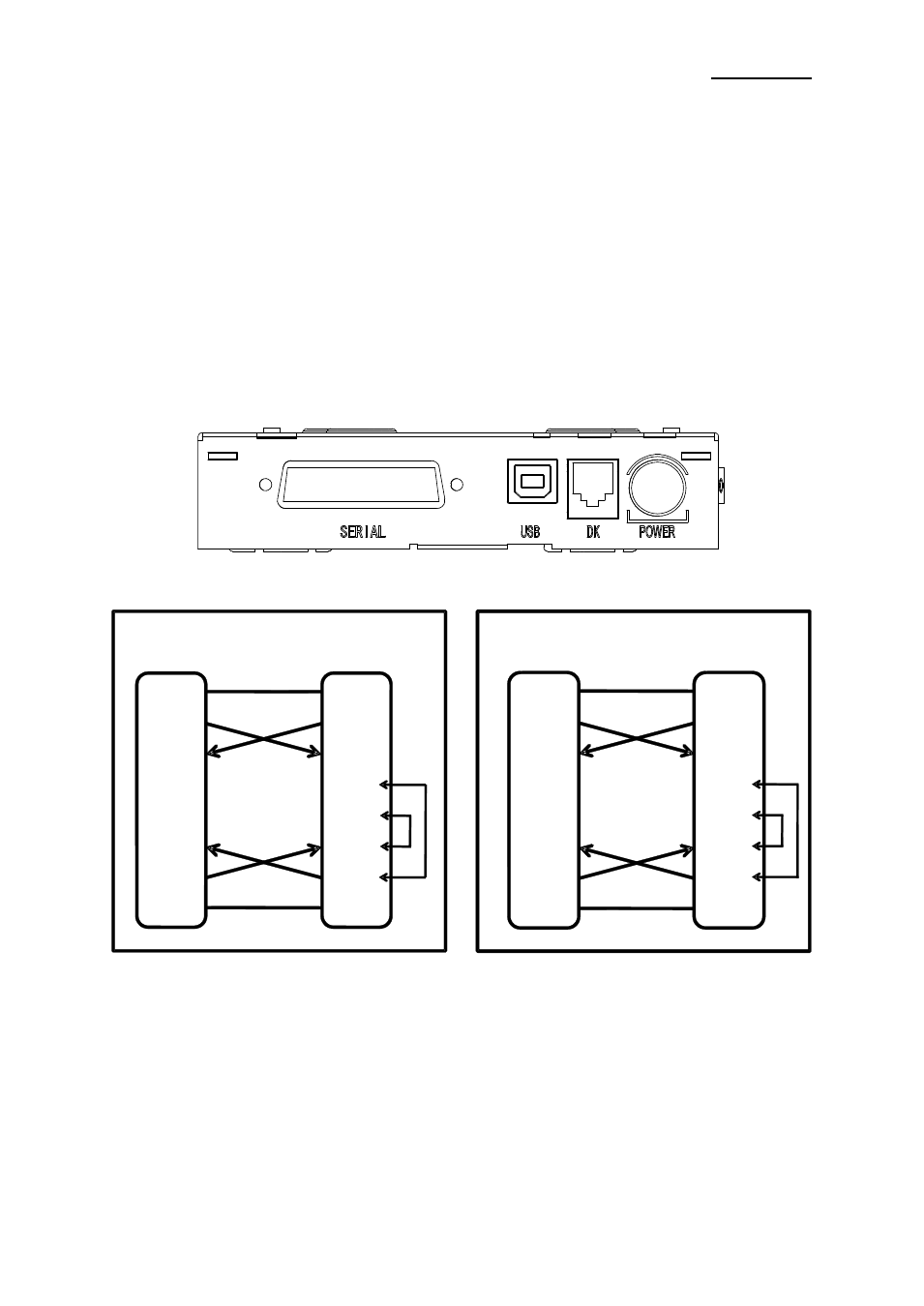

1-2 Connexion des câbles
Connectez le câble correspondant aux caractéristiques de l'imprimante et de l'ordinateur
hôte (POS/ECR) à l'imprimante et à l'ordinateur hôte. La caractéristique du tiroir-caisse doit
correspondre aux caractéristiques de l'imprimante.
※ ATTENTION
Avant de connecter tout câble, assurez-vous que l'imprimante et que l'ordinateur hôte sont
éteints.
1-2-1 Câble en Série (RS-232C)
1-2-1-1 Interface en série unique
1 (S.G)
3 (TXD)
2 (RXD)
7 (RTS)
8 (CTS)
6 (DSR)
4 (DTR)
5 (S.G)
PRINTER
SIDE(25P)
HOST
SIDE(9P)
(S.G) 1
(TXD) 2
(RXD) 3
(DSR) 6
(DTR) 20
(S.G) 7
1 (S.G)
2 (TXD)
3 (RXD)
4 (RTS)
5 (CTS)
6 (DSR)
20 (DTR)
7 (S.G)
PRINTER
SIDE(25P)
HOST
SIDE(25P)
(S.G) 1
(TXD) 2
(RXD) 3
(DSR) 6
(DTR) 20
(S.G) 7
Connecteur
du tiroir-caisse
