SRP-330

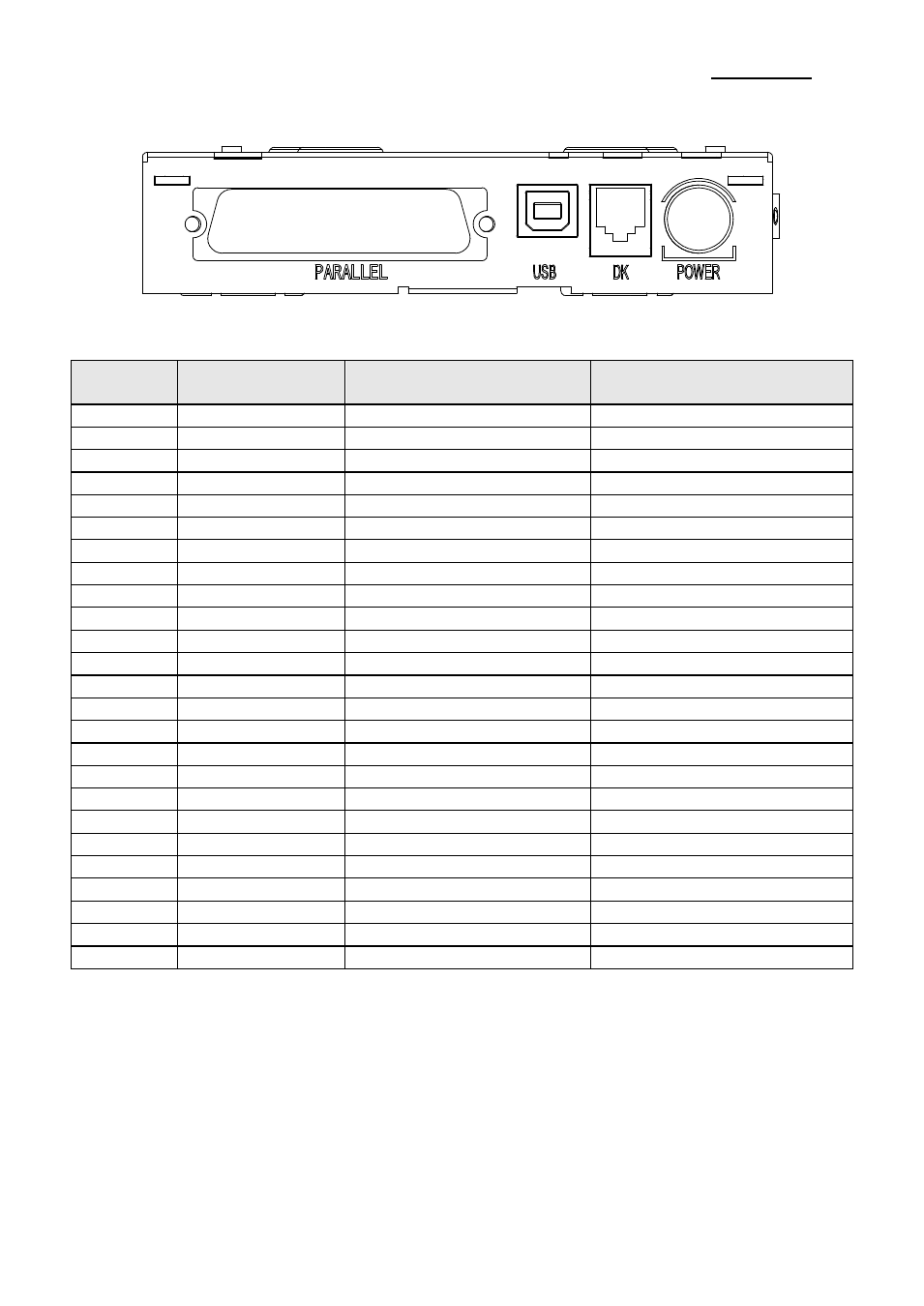

1-2-2 Câble Parallèle (IEEE1284)
Nbre de
broches
Source
Mode de comptabilité
Mode Quartet
1
Hôte
nSignal d'échantillonage
ClkHôte
2
Hôte / Imprimante
Données 0 (LSB)
-
3
Hôte / Imprimante
Donnée 1
-
4
Hôte / Imprimante
Donnée 2
-
5
Hôte / Imprimante
Donnée 3
-
6
Hôte / Imprimante
Donnée 4
-
7
Hôte / Imprimante
Donnée 5
-
8
Hôte / Imprimante
Donnée 6
-
9
Hôte / Imprimante
Données 7 (MSB)
-
10
Imprimante
nACK
PtrClk
11
Imprimante
Occupée
PtrOccupée /Données3,7
12
Imprimante
Perreur
AckReqDonnées/Données2,6
13
Imprimante
Sélectionnez
Xdrapeau /Données1,5
14
Hôte
nAlmAuto
HôteOccupé
15
NC
NC
16
TERRE
TERRE
17
FG
FG
18
Imprimante
Logique-H
Logique-H
19~30
TERRE
TERRE
31
Hôte
nInit
nInit
32
Imprimante
nDéfaut
nDonnéesDispo /Données0,4
33
TERRE
ND
34
Imprimante
Statut_DK
ND
35
Imprimante
+5V
ND
36
Hôte
nSelectIn
1284-Active
Connecteur
du tiroir-caisse
