Srp-330, Rev. 1.05, Dual serial rj45 câble n'est pas fourni – BIXOLON SRP-330 Manuel d'utilisation
Page 11
Rev. 1.05
- 11 -
SRP-330
Numéro
de
broches
Nom du
signal
Direction
du signal
Fonction
2
DTR
Sortie
Ce signal indique si l'ordinateur hôte peut recevoir les données. (commande du
flux du matériel)
1) MARQUE (Logique 1) : L'hôte peut recevoir des données.
2) ESPACE (Logique 2) : L'ordinateur hôte ne peut pas recevoir des données.
3) L'imprimante vérifie le signal et envoie les données une fois prête.
4) L'imprimante ne vérifie pas le signal si XON/XOFF sur la commande de flux
est sélectionné.
3
RXD
Entrée
Réception des données
4
TXD
Sortie
Transmission de données
5
CTS
Entrée
Ce signal indique si l'imprimante est occupée. (commande du flux du matériel)
1) MARQUE (Logique 1) : L'imprimant est en cours de fonctionnement.
2) ESPACE (Logique 2) : L'imprimante n'est pas en cours de fonctionnement.
3) L'imprimante vérifie le signal provenant de l'hôte et transmet les données
une fois prête.
4) L'imprimante ne vérifie pas le signal si XON/XOFF sur la commande de flux
est sélectionné.
6
RTS
Sortie
Ce signal indique si l'ordinateur hôte peut recevoir les données. (commande du
flux du matériel)
1) MARQUE (Logique 1) : L'hôte peut recevoir des données.
2) ESPACE (Logique 2) : L'ordinateur hôte ne peut pas recevoir des données.
3) L'imprimante vérifie le signal et envoie les données une fois prête.
4) L'imprimante ne vérifie pas le signal si XON/XOFF sur la commande de flux
est sélectionné.
7
TERRE
Signal
-
TERRE Signal
8
DSR
Entrée
Ce signal indique si l'imprimante est occupée. (commande du flux du matériel)
1) MARQUE (Logique 1) : L'imprimante est en cours de fonctionnement.
2) ESPACE (Logique 2) : L'imprimante n'est pas en cours de fonctionnement.
3) L'imprimante vérifie le signal provenant de l'hôte et transmet les données
une fois prête.
4) L'imprimante ne vérifie pas le signal si XON/XOFF sur la commande de flux
est sélectionné.

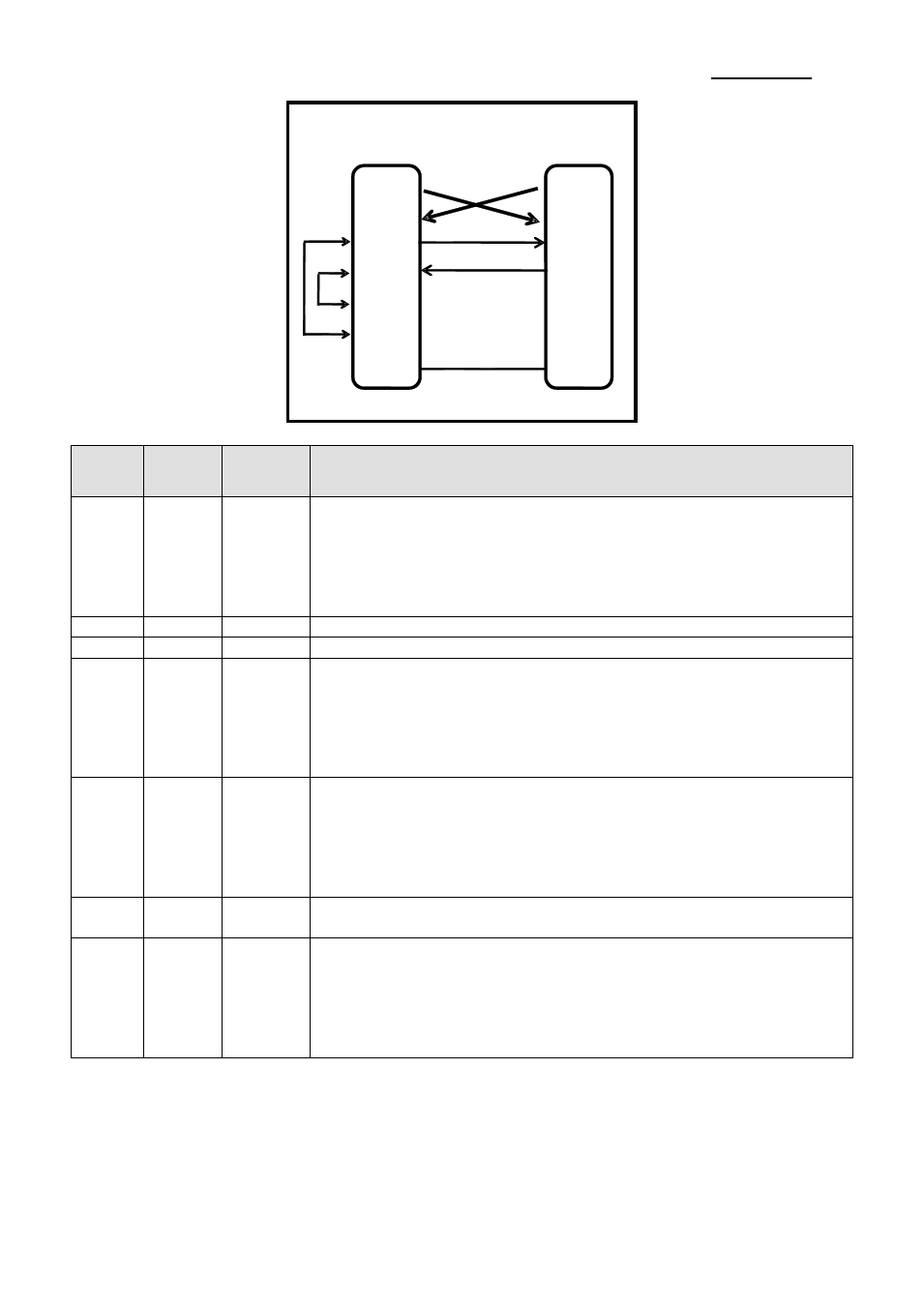

※ Dual Serial RJ45 câble n'est pas fourni.
HOST
SIDE(RJ45)
PRINTER
SIDE(RJ45)
2 (DTR)
3 (RXD)
4 (TXD)
5 (CTS)
6 (RTS)
7 (S.G)
8 (DSR)
(TXD) 4
(RXD) 3
(RTS) 6
(CTS) 5
(DSR) 8
(DTR) 2
(S.G) 5
