Rev. 1.05 - 14 -
SRP-330

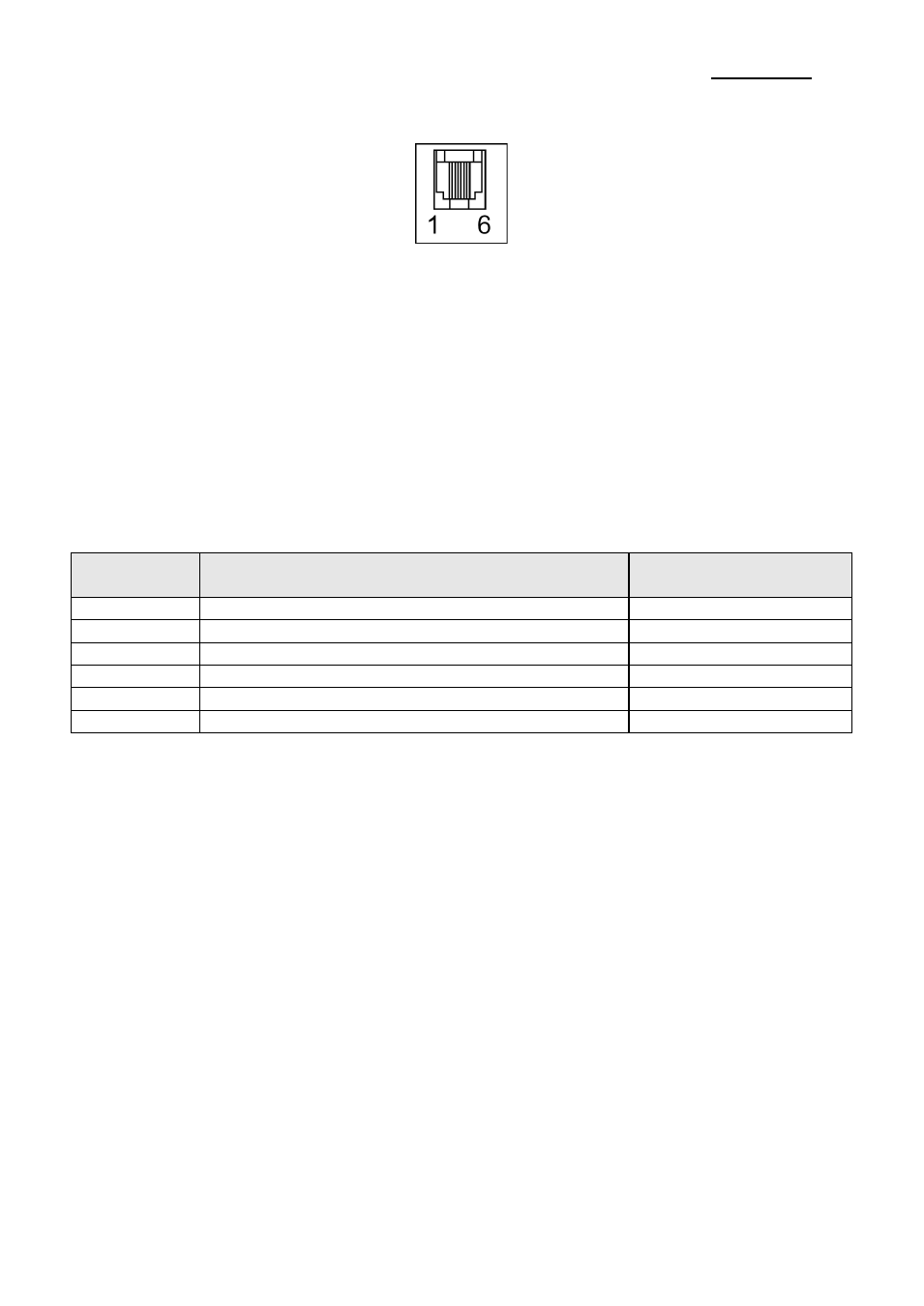

1-3 Connexion du tiroir
Branchez le câble du tiroir caisse dans le connecteur du tiroir caisse, situé à l'arrière de
l'imprimante.
※ Avertissement
Utilisez un tiroir-caisse correspondant aux caractéristiques de l'imprimante.
L'utilisation d'un tiroir-caisse ne correspondant pas aux caractéristiques de l'imprimante peut
entraîner un dysfonctionnement du tiroir-caisse et de l'imprimante.
※ ATTENTION
Ne connectez pas de ligne téléphonique à connecteur du tiroir-caisse
Cela pourrait endommager la ligne téléphonique ou l'imprimante.
Numéro de
broches
Nom du signal Direction
1 Terre cadre -
2 Signal du pilote du tiroir-caisse n° 1 Sortie
3 Signal d'ouverture / du fermeture du tiroir Entrée
4 +24V -
5 Signal du pilote du tiroir-caisse n° 2 Sortie
6 Terre Signal -
