BIXOLON SRP-330 - Manuel (Page 13)

Rev. 1.05 - 13 -
SRP-330

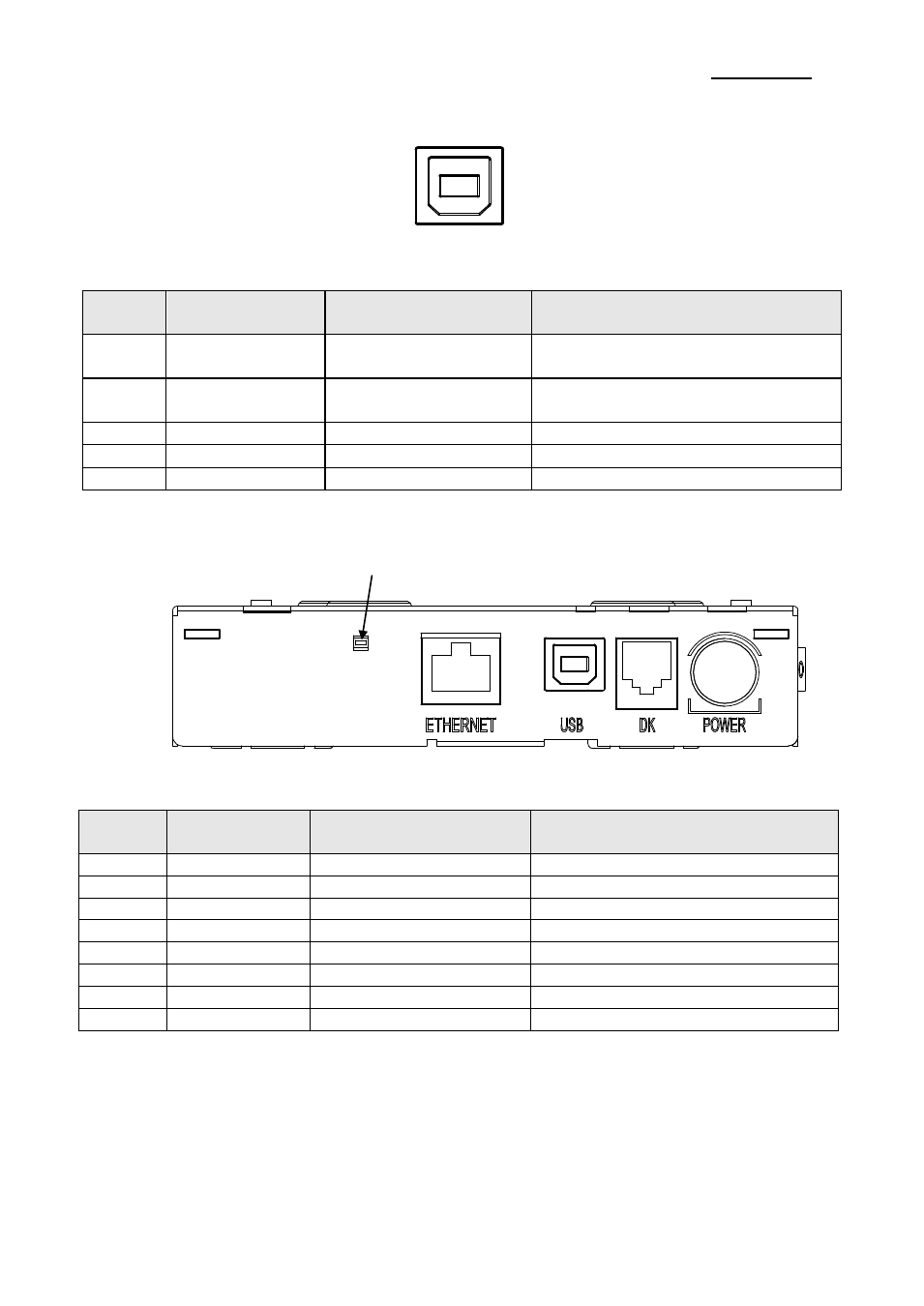

1-2-3 Câble USB
Nbre de
broches
Nom du signal Attribution (Couleur) Fonction
Jupe Gaine
Conducteur de
drainage
Terre cadre
1 VBUS Rouge
Alimentation de l'hôte : 5 V CC /
500 mA
2 D- Blanc Ligne de données différentielle
3 D+ Vert Ligne de données différentielle
4 TERRE Noir TERRE du signalisation
1-2-4 Câble Ethernet
Nbre de
broches
Nom du signal Attribution (Couleur) Fonction
1 TD+ Blanc orange Transmission +
2 TD- Orange Transmission _
3 TCT Blanc Vert Réception +
4 NC Bleu
5 NC Blanc Bleu
6 RCT Vert Réception -
7 RD+ Blanc Marron
8 RD- Marron
Connecteur USB
Connecteur
du tiroir-caisse
Bouton de réinitialisation Usine
