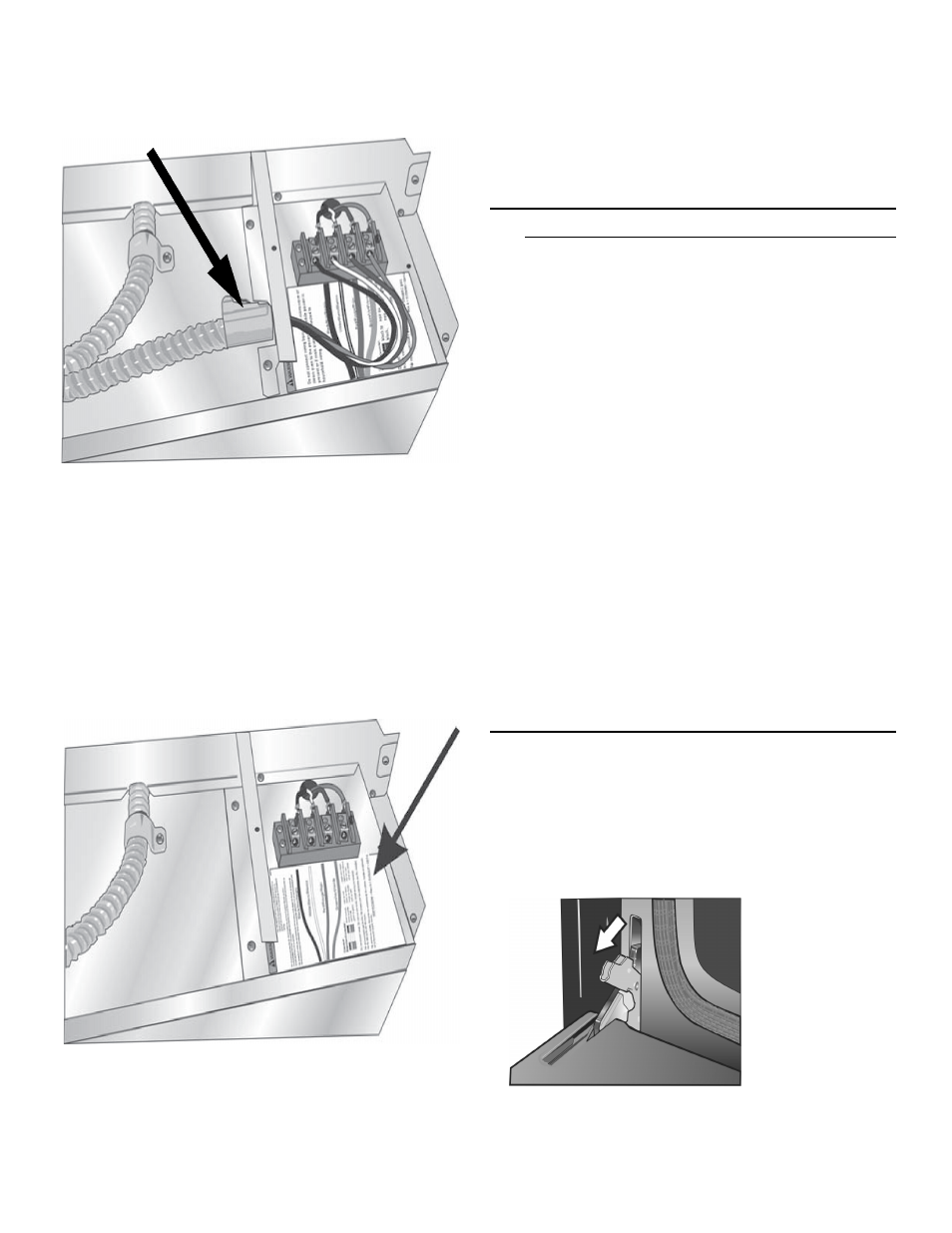

3. Guiar los cables del conducto que vienen del horno
rápido a través del orificio en la caja de conexiones
montada en el horno. Hay cuatro cables que vienen
del horno rápido.
4. Colocar el conector del conducto en el orificio; para
ello, presionarlo hasta que se escuche un clic.
5. Seguir la etiqueta del esquema eléctrico, emparejar y
conectar cada cable según el color a los cables
acoplados al bloque de cableado dentro de la caja de
conexiones montada en el horno. Presionar el extremo
al descubierto del cable hasta que se ajuste en el
bloque de cableado, después, apretar el tornillo de
fijación de cada cable.
Apretar firmemente, pero sin sobrepasarse.
Ver la ilustración anterior del paso 3 para comprobar
el aspecto terminado.
6. Recolocar la tapa de la caja de conexiones montada
en el horno y apretar los dos tornillos que la
sostienen.
Apretar firmemente, pero sin sobrepasarse.
Quitar la puerta del horno antes de la
instalación
Se recomienda extraer la puerta del horno convencional
(inferior) para reducir el peso de la unidad.
AVISO: No extraer la puerta del horno rápido.
Cómo extraer la puerta del horno
9 ADVERTENCIA
▯
Asegurarse de que el horno está frío y que se ha
desconectado de la corriente antes de extraer la
puerta. De no hacerlo se puede producir una
descarga eléctrica o quemaduras.
▯
La puerta del horno es pesada y algunas de sus
partes son frágiles. Usar las dos manos para
extraer la puerta del horno. La puerta frontal es
de cristal. Manipularla con cuidado para evitar
que se rompa.
▯
Agarrar solo el lateral de la puerta del horno. No
agarrar el asa, ya que puede resbalar en la mano
y causar daños o lesiones.
▯
Si no se agarra la puerta del horno con firmeza y
adecuadamente, podrían producirse lesiones
personales o daños en el producto.
▯
Para evitar lesiones al cerrarse bruscamente la
placa de fijación de la bisagra, asegurarse de
que las dos palancas están colocadas
firmemente antes de quitar la puerta. No forzar la
apertura o el cierre de la puerta: la bisagra podría
dañarse y se podrían producir lesiones.
▯
No dejar la puerta removida sobre objetos
afilados o puntiagudos, ya que se podría romper
el cristal. Colocar la puerta en una superficie
plana y suave para que la puerta no pueda
caerse.
Para evitar daños o lesiones, asegurarse de leer la
ADVERTENCIA anterior antes de intentar extraer la
puerta del horno.
1. Abrir la puerta del horno hasta que esté
completamente abierta.
2. Voltear las palancas de las bisagras hacia uno mismo.
Nota: Puede ser necesario utilizar una herramienta,
como un desarmador, para separar con cuidado la
parte superior de la palanca fuera de la carcasa.
Tener cuidado para evitar rayar la carcasa.
