Raccordement électrique : directives de mise à la terre
Le four combiné assemblé doit être déplacé devant
l'ouverture de l'armoire et le câble d'alimentation du four
inférieur doit être branché à la boîte de raccordement de
l'armoire.
Tous les modèles de four mentionnés sur la couverture
avant du présent manuel d'installation sont à double
intensité et conçus pour être raccordés à une
alimentation électrique monophasée à 4 fils de 208 ou
240 V c.a., 60 Hz.
L'alimentation électrique doit être un courant alternatif
monophasé à 4 fils. Installez une boîte de dérivation
appropriée (non fournie). Un raccord de conduit
homologué UL de calibre approprié doit être utilisé pour
fixer correctement le conduit à la boîte de jonction.
Remarque : Les codes locaux peuvent varier.
L’installation, les raccordements électriques et la mise à
la terre doivent être conformes à tous les codes locaux
en vigueur.
Si les codes locaux autorisent la mise à la terre au
moyen d’un point neutre d’alimentation électrique,
raccordez à la fois le fil neutre blanc et le fil de terre vert
du four au fil d’alimentation électrique neutre blanc.
Raccordement électrique
La connexion de circuit terminal à 4 fils est
recommandée, mais là oú les codes le permettent, la
connexion à 3 fils est acceptable.
9 AVERTISSEMENT
Pour un raccordement à une source d’alimentation
triphasée de 120/208 V à 4 ou 5 fils, le conducteur
de phase C n'est pas requis pour faire fonctionner
l'appareil.

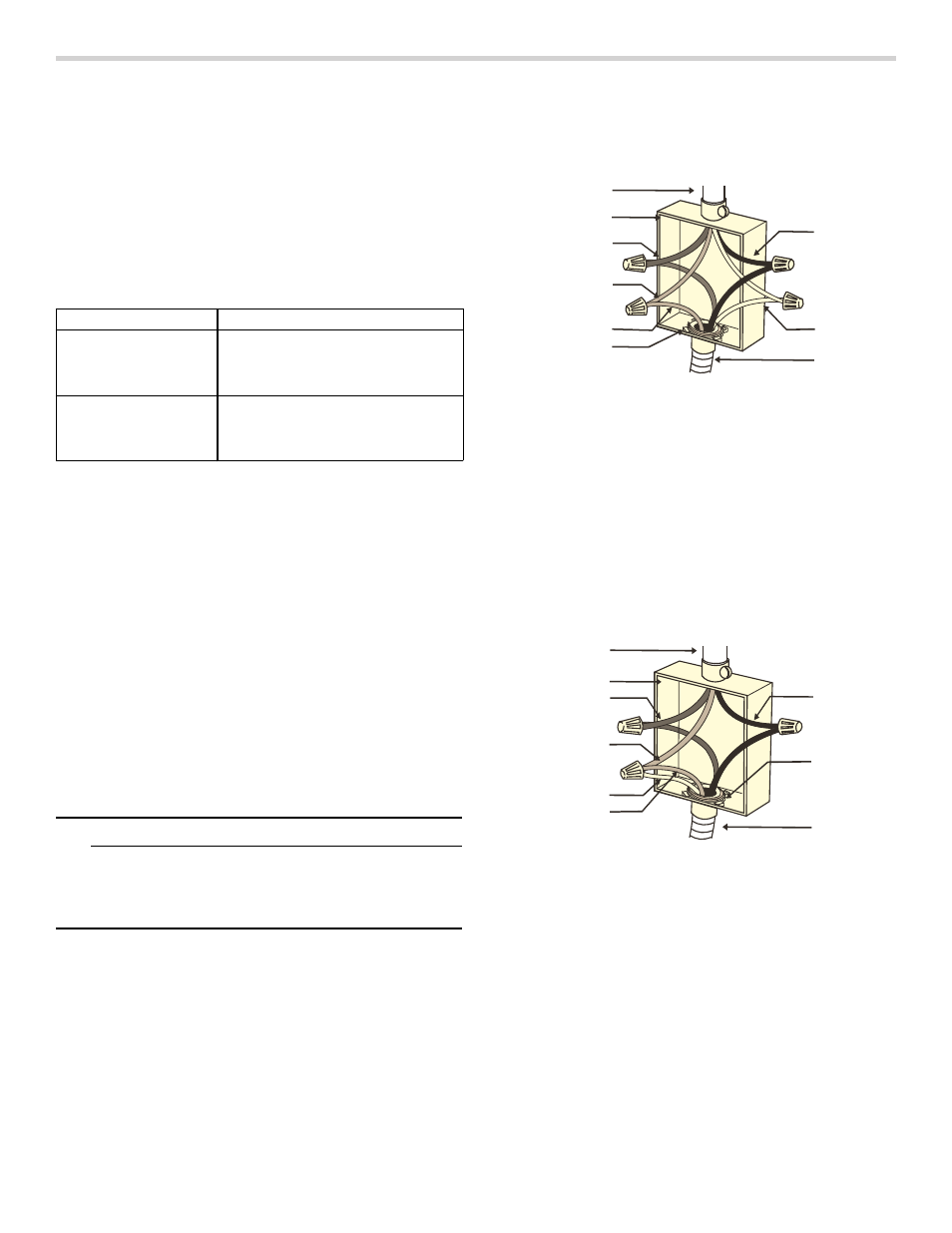

Raccordement à quatre fils
Neutre non mis à la terre
▯
Raccordez le fil rouge du four au fil d'alimentation
électrique rouge (fil sous tension).
▯
Raccordez le fil noir du four au fil d'alimentation
électrique noir (fil sous tension).
▯
Raccordez le fil neutre blanc du four au fil
d'alimentation électrique neutre blanc (pas au fil de
mise à la terre nu ou vert).
▯
Raccordez le fil de mise à la terre vert du four au fil de
mise à la terre nu ou vert de l'alimentation électrique.
Raccordement à trois fils
Neutre mis à la terre
▯
Raccordez le fil rouge du four au fil rouge dans la
boîte de raccordement.
▯
Raccordez le fil noir du four au fil noir dans la boîte de
raccordement.
▯
Branchez le fil vert de mise à la terre et le fil blanc du
four au fil blanc, vert ou dénudé mis à la terre dans la
boîte de raccordement.
Le câble de raccordement, au niveau du four, pivote.
Faites pivoter le câble de raccordement vers le haut (ou
vers le bas) et faites passer celui-ci à travers le trou
préparé dans l'armoire pour le fixer à la boîte de
raccordement.
Pour faciliter l'entretien, le conduit flexible ne doit pas
être raccourci et doit être acheminé de manière à faciliter
le déplacement provisoire du four.
Modèle Circuit requis
HBL8463UC
HBL8443UC
HBL8453UC
208 V, 60 Hz/240 V, 60 Hz
30 A
HBL8743UC
HBL8753UC
HBL87M53UC
208 V, 60 Hz/240 V, 60 Hz
40 A
