40

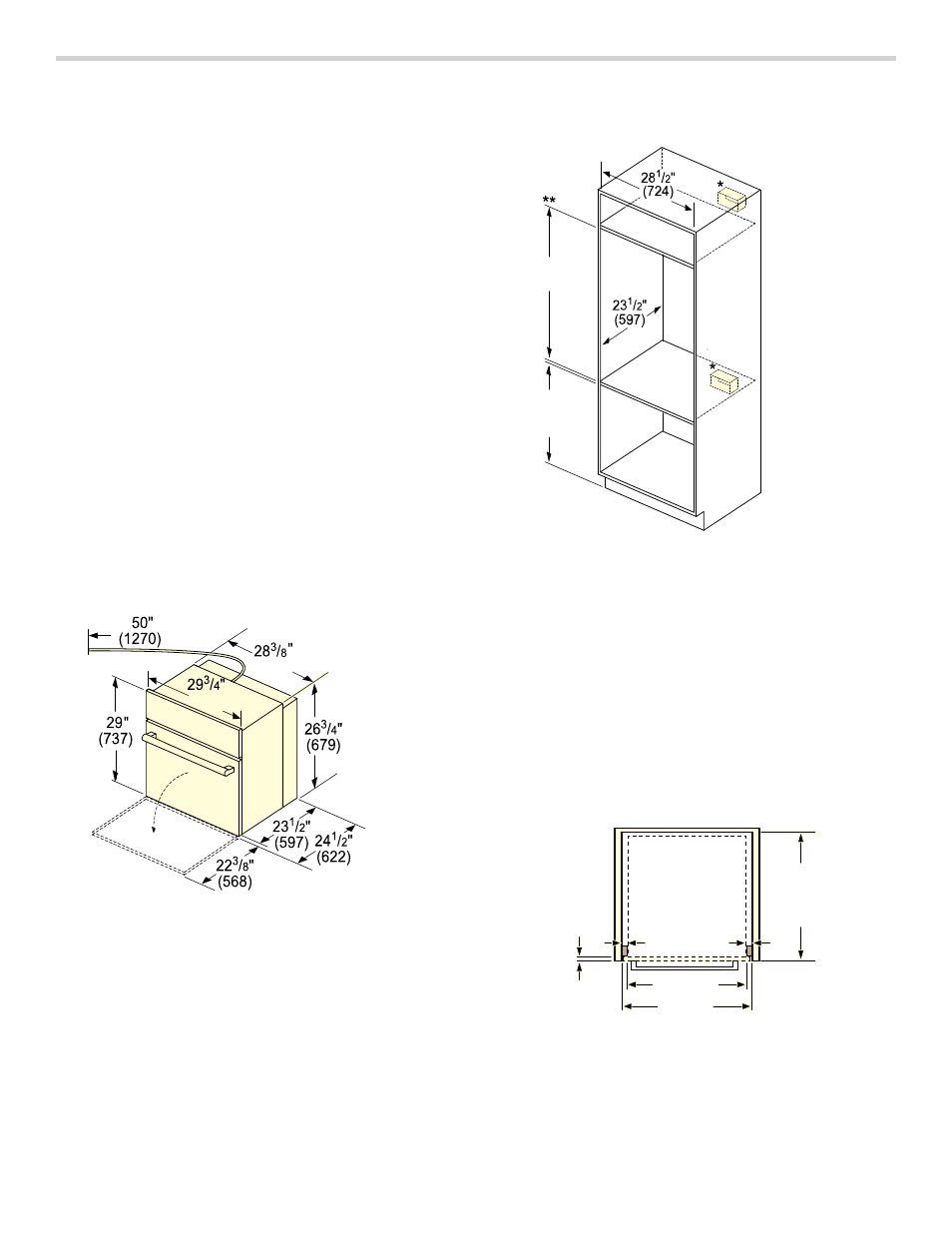

Dimensiones del electrodoméstico y del hueco para el gabinete
Cuando se instala un horno al final de un gabinete, junto
a una pared perpendicular o a una puerta del gabinete,
se aconseja dejar un espacio de, al menos, 1/4”
(6,4 mm) entre el lateral del horno y la pared o puerta.
Para apoyar el horno, colocar tiras de 2" x 4" para
ampliar el enrasado de adelante hasta atrás con la parte
inferior y los laterales de la abertura.La base de apoyo
debe estar bien asegurada al suelo/gabinete y nivelada.
Las cajas de conexiones se pueden ubicar en cualquier
lugar al alcance del cable de salida del horno.
La base del gabinete debe ser plana y capaz de soportar
el peso del horno de funcionamiento combinado, hasta
429 libras (195 kg).
Medidas para unidades de horno sencillo
La base del gabinete debe ser plana y capaz de soportar
un peso de, al menos, 232 libras (105 kg).
Las medidas de debajo del horno son orientativas y se
pueden ajustar en función de las necesidades de cada
aplicación particular. Consultar a un profesional del
diseño para optimizarlas según las preferencias
personales.
Medidas del horno independiente
Instalación en pared del horno independiente
*En el caso de hornos independientes montados en
gabinetes de pared, la caja de conexiones puede estar
ubicada encima, debajo, a la izquierda o a la derecha de
la unidad, siempre que esté al alcance del cable
eléctrico.
**Para montar el horno en un gabinete de pared, la
superposición del panel de control es de un mínimo de
3 /
8
pulgadas (10 mm) a un máximo de 2 pulgadas
(51 mm).
Instalación enrasada del horno independiente
La instalación enrasada necesita dos refuerzos laterales
fijados dentro del marco del gabinete, empotrados
desde la parte delantera.
Vista desde arriba
PP
PP
ʌ¼ʚ
PLQë
PD[
PP
ô
WLUDVGH
PDUFR
ô
WLUDVGH
PDUFR
ò
SURIXQGLGDGGH
LQVHUFLyQHQUDVDGD
т
