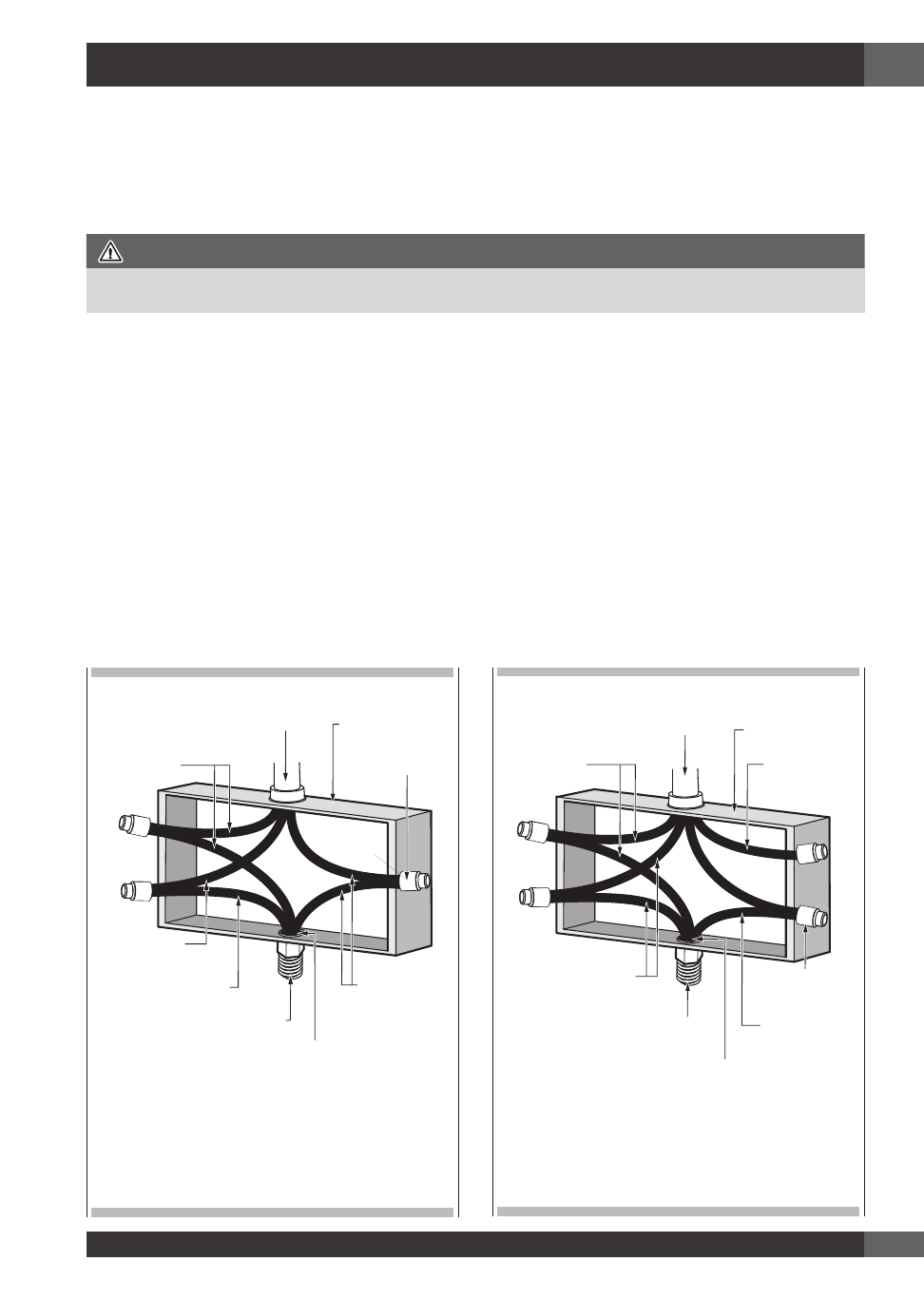

Circuito de conexión de 3 hilos
Tome como referencia la figura, en la que las normas locales
permiten conectar el hilo de toma de tierra desde la placa de
cocción hasta el hilo de neutro del circuito (hilos de color gris
o blanco):
1. Si las normas locales lo permiten, conecte el cable cable
lo verde de tierra desde la placa de cocción y el cable
de neutro del circuito de conexión (hilos de color gris o
blanco).
2. Conecte los conductores rojo y negro desde la placa de
cocción hasta los conductores correspondientes en la caja
d empalme.
Cable desde la alimentación eléctrica Caja de empalme
Cables rojos
Cable blanco
Conector twist-on
Cables desprotegidos
o verdes
Cableado de la placa (3 cables)
Cables negros
Si los códigos locales no permiten la conexión del conductor
de tierra al cable neutro (blanco) de la caja de empalme (no
aplicable a instalaciones canadienses)
Conector aprobado por UL o CSA
Circuito de conexión de 4 hilos
Tome como referencia la figura.
1. Conecte el cable verde de tierra desde la placa de cocción
al cable de tierra en la caja de empalmes (cable de color
carne o verde).
2. Conecte los conectores rojo y negro desde el placa de
cocción hasta los conectores correspondientes en la caja
de empalme.
3. Conecte y aísle el cable neutro (gris o blanco) a la caja de
empalme.
Cables rojos
Cables desprotegidos
o verdes
Conector
twist-on
Cables negros Cableado de la placa (3 cables)
Caja de empalme
Cable blanco
Cable desde la alimentación eléctrica
Conector aprobado por UL o CSA
Este aparato está fabricado con un hilo verde de tierra conectado al bastidor de la placa de cocción. Después de haberse
asegurado de que la corriente está desconectada, conecte el conducto flexible desde la placa de cocción hasta la caja de
empalme usando un conector de conducto que figure en la lista U L. Las figuras que aparecen debajo muestran las maneras más
comunes para conectar la placa de cocción. Las disposiciones y las normas locales de su zona, por su puesto, tienen precedencia
con respecto a estas instrucciones.
Complete las conexiones eléctricas en conformidad con las normas y disposiciones locales.
PELIGRO
Riesgo de electrocución, marco conectado a tierra al neutro del aparato por medio de un enlace.
La puesta a tierra por medio de un conductor neutro está prohibida para las instalaciones de nuevos circuitos de conexión (1996
NEC); casas móviles, vehículos recreativos, o en áreas en donde las normas locales prohíben la conexión a tierra mediante un
conductor de neutro.
