FR
10

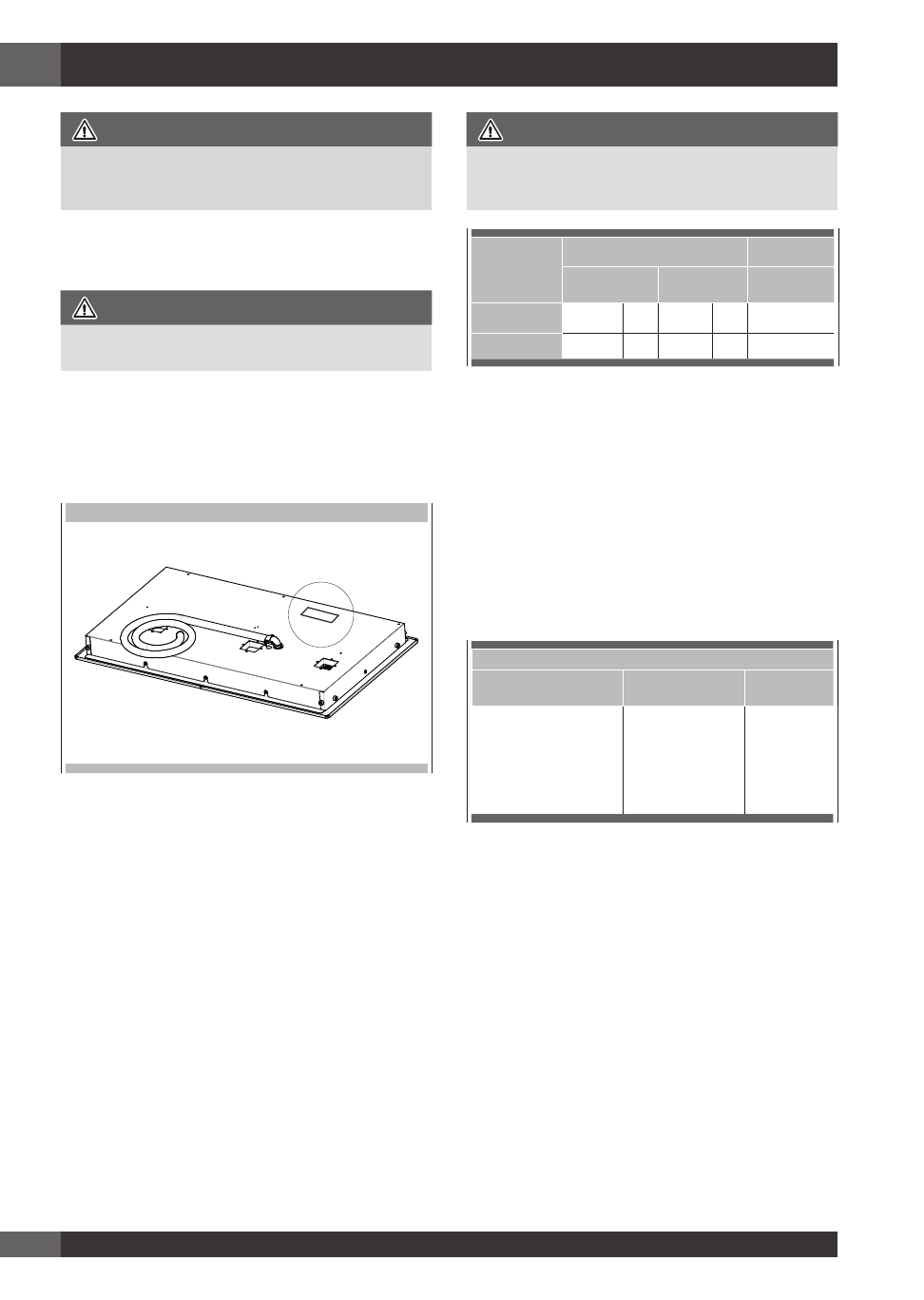

5 - Connexions Electriques
DANGER
Débranchez l’électricité avant de mettre en service le produit.
Sinon, vous risquez de vous tuer ou de vous électrocuter
Informations générales
WARNING
Les modèles peuvent être actionnés à 240V ou à 208V.
Cette table de cuisson n’exige pas de branchement neutre. Si la table
de cuisson doit être complètement fermée dans un meuble, alimentez
le câble de la table de cuisson à travers l’ouverture du meuble. Faites
les branchements électriques selon les étapes appropriées pour votre
installation. Votre table de cuisson doit être connecté au voltage
électrique correct et au fréquence spécifié à droite.
NUMÉRO DE SÉRIE
Connexion uniquement avec un câble en cuivre
Si la maison est pourvue d’un câblage aluminium, suivez la
procédure suivante:
1. Raccordez le câblage aluminium au câble en cuivre
en utilisant des raccords spéciaux conçus et venant de
Underwriters Laboratories-listed pour joindre le cuivre à
l’aluminium. Suivez les instructions recommandées du
fabricant des raccords électriques.
2. La connexion aluminium/cuivre doit être conforme aux
codes locaux et industriels acceptés pour les câblages.
Le conduit flexible conduit (fourni) de 3 pieds (100 cm) situé à
l’arrière à droite sous le caisson de la table de cuisson doit être
connecté directement à la boîte de jonction. Ne coupez pas
le conduit. Un raccord de conduit U.L - ou CSA- listed doit être
posé à chaque extrémité du câble d’alimentation électrique (à
la table de cuisson et à la boîte de jonction.) Un dispositif de
surcharge ou un disjoncteur est recommandé.
Ne le branchez pas à un tuyau à gaz. Ne placez de fusible
dans le branchement ou de circuit neutre.
Raccordez les deux lignes d’alimentation (phase).
AVERTISSEMENT
Une connexion incorrecte de l’installation électrique en
aluminium au cuivre peut entraîner des problèmes graves.
Modèle Alimentation électrique requise
240 V 60 Hz 208 V 60 Hz
Code
d’approbation
30” F7IT30*1 7,2kW 30A 6,45 31A 815T40*T
36” F7IT36*1 10,8kW 45A 9,4kW 45A 815V50*U
National Fire Protection Association Batter/march Park
Quincy, Massachusetts 02169-7471
Il faut avoir une prise à trois fils, courant monophasé,
système électrique de 240 volt 60 cycles (circuit protégé
correctement pour être conforme aux codes locaux de NFPA
No.70). L’appareil doit être correctement branché selon le
code de câblage local. Le tableau ci-dessous recommande le
protecteur de circuit minimum et la taille de câble minimum si
l’appareil est le seul sur le circuit. Si des tailles de câble plus
petites sont utilisées, l’efficacité de l’appareil sera réduite et un
risque d’incendie est possible. Il est conseillé que le câblage
électrique et le branchement soit mis en place par un électricien
compétent.
Minimum recommandé
Caractéristiques des kW
sur plaques de série
Protection de circuit
en ampères
Taille de
câble (AWG)
0-4.8 20 12
4.9-6.9 30 10
7.0-9.9 40 8
10.0-11.9 50 8
12.0-14.9 60 6
Assurez-vous que votre installation est correctement installée
et branchée par un technicien qualifié. Demandez à votre
revendeur un technicien qualifié ou un service de réparation
agréé. Cette table de cuisson n’exige pas de connexion neutre.
Si la table de cuisson doit être complètement enfermée dans
un meuble, posez le câble de la table de cuisson à travers
l’ouverture du meuble. Faites les branchements électriques en
suivant les étapes appropriées pour votre installation.
Connexion à 3 fils
