Conexión de 3 hilos: cable de suministro eléctrico – Maytag 30 Inch Freestanding Electric Range Owners Guide Manuel d'utilisation
Page 53
53
3.
Pase el cable de suministro eléctrico a través del protector de
cables en la placa del cable/conducto en la base de la estufa.
Deje el hilo lo suficientemente flojo para poder conectar el
cableado al bloque de terminal.

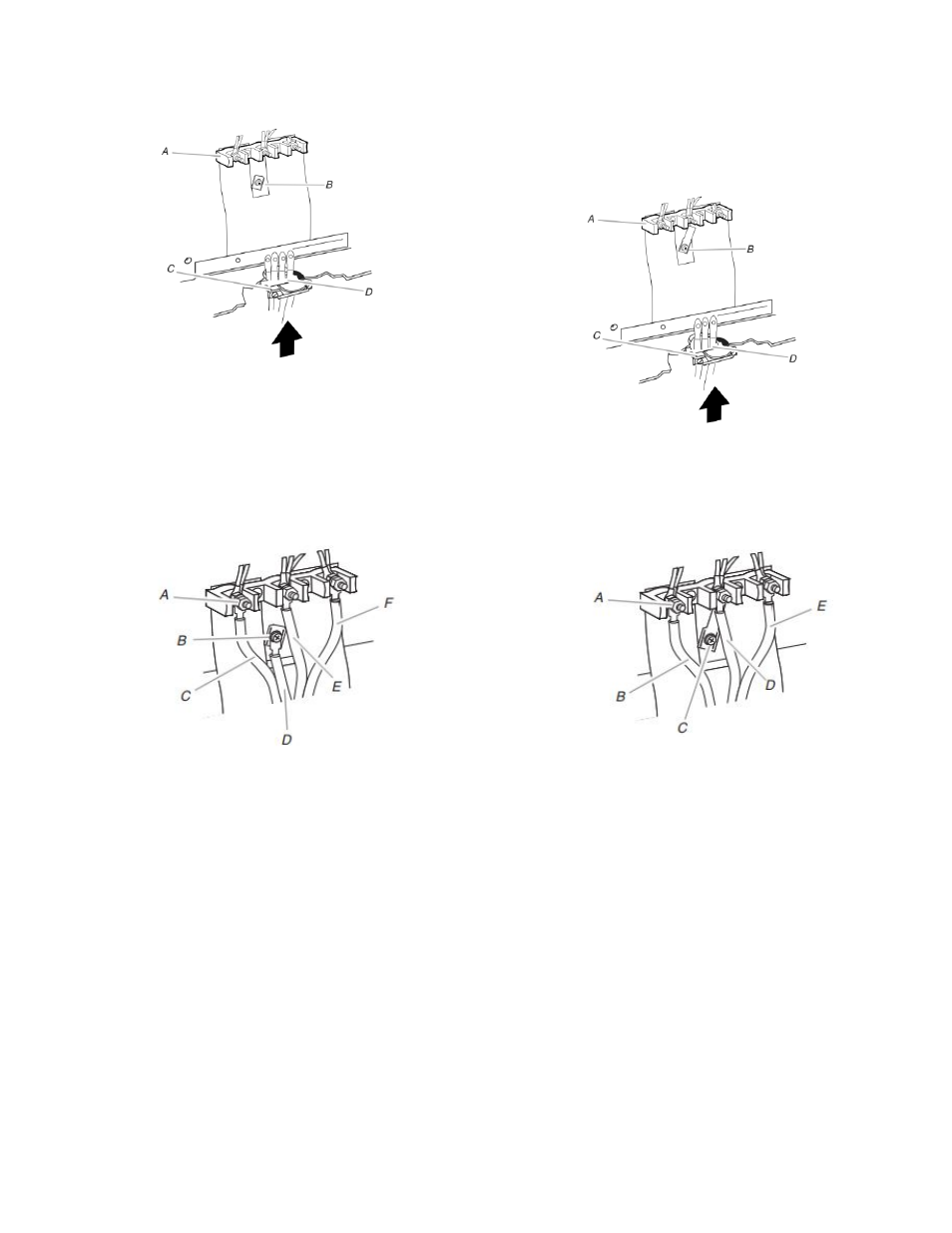

A. Bloque de
terminales
B. Tornillo de enlace
a tierra
C. Protector de cables aprobado
por UL
D. Hilos del cable de suministro
eléctricoAB(12.7 cm)5"
4.
Use un destornillador Phillips para conectar el hilo verde a
tierra del cable de suministro eléctrico a la estufa con el
tornillo de enlace a tierra y la sección del enlace a tierra. Debe
sujetarse primero el hilo de puesta a tierra.
5.
Use un sacatuercas de 3/8" (9,5 mm) para conectar el cable
neutral (blanco) al poste central del bloque de terminales con
una de las tuercas hexagonales de 10-32.
A. Tuerca hexagonal
10-32
B. Tornillo de enlace
a tierra
C. Línea 2 (rojo)
D. Hilo de conexión a tierra
(verde)
E. Hilo neutro (centro)
F. Línea 1 (negro)
6.
Conecte los hilos de la línea 2 (rojo) y de la línea 1 (negro) a
los postes externos del bloque de terminales con tuercas
hexagonales 10-32.
7.
Apriete firmemente las tuercas hexagonales
NOTA:
Para reemplazar el cable de suministro eléctrico, use
únicamente cable eléctrico clasificado para 250 voltios como
mínimo, 40 A o 50 A, marcado para el uso con una abertura
de conexión de 1
3
/
8
" (3,5 cm) de diámetro nominal, con
terminales de anillo y marcado para el uso con estufas.
8.
Apriete los tornillos del protector de cables.
9.
Vuelva a colocar la tapa de acceso del bloque de terminal.
Conexión de 3 hilos: Cable de suministro eléctrico
Use este método solamente si los códigos locales permiten
conectar el conductor a tierra del chasis al hilo neutro del cable de
suministro eléctrico.
1.
Pase el cable de suministro eléctrico a través del protector de
cables en la placa del cable/conducto en la base de la estufa.
Deje el hilo lo suficientemente flojo para poder conectar el
cableado al bloque de terminal.
A. Bloque de
terminales
B. Tornillo de enlace
a tierra
C. Protector de cables aprobado
por UL
D. Hilos del cable de suministro
eléctrico, abertura grande
2.
Use un sacatuercas de
3
/
8
" (9,5 mm) para conectar el cable
neutral (blanco) al poste central del bloque de terminales con
una de las tuercas hexagonales de 10-32.
A. Tuerca hexagonal
10-32
B. Línea 2 (rojo)
C. Tornillo de enlace
a tierra
D. Hilo neutro (blanco)
E. Línea 1 (negro)
3.
Conecte los hilos de la línea 2 (rojo) y de la línea 1 (negro) a
los postes externos del bloque de terminales con tuercas
hexagonales 10-32.
4.
Apriete firmemente las tuercas hexagonales.
NOTA:
Para reemplazar el cable de suministro eléctrico, use
únicamente cable eléctrico clasificado para 250 voltios como
mínimo, 40 A o 50 A, marcado para el uso con una abertura
de conexión de 1
3
/
8
" (3,5 cm) de diámetro nominal, con
terminales de anillo y marcado para el uso con estufas.
5.
Apriete los tornillos del protector de cables.
IMPORTANTE:
Verifique el apriete de las tuercas
hexagonales.
6.
Vuelva a colocar la tapa de acceso del bloque de terminal.
