Español 4
Procedimiento
Cómo convertir el regulador de presión
de 6 pulg. de W.C. a 11 pulg. de W.C.
1. Retire el cajón calentador; jale el cajón hasta alcanzar
el tope. Empuje hacia arriba el sujetador que se
encuentra del lado izquierdo mirando hacia la estufa y
el sujetador que se encuentra del lado derecho hacia
abajo. Jale el cajón hasta retirarlo por completo.
2. Retire la placa de la cubierta de la pared trasera
interior quitando el único tornillo que se encuentra del
lado izquierdo del panel. Utilice un destornillador con
cabeza Torx T-20.
3. Retire la tapa hexagonal de la parte superior del
regulador con una llave ajustable.
4. Haga saltar el vástago de plástico en la tapa y delo
vuelta presionándolo firmemente en su lugar de modo
que puedan verse las letras “LP” (en lugar de “NAT”)
en el vástago.
Vuelva a colocar el conjunto de tapa y botón en la
parte superior del regulador, y séllelo
firmemente. Asegúrese de que el resorte
todavía esté en su lugar (consulte la Fig. 1). NO
LOS AJUSTE EN EXCESO.
5. Llene y coloque el ADHESIVO DE CONVERSIÓN en
la parte trasera de la placa de la cubierta de modo que
aparezca en el lado trasero de la estufa al lado del
regulador.
Cómo volver a colocar los orificios de
la placa
1. Retire las rejillas, las tapas de las hornillas y las bases
de las hornillas.
Desatornille dos (2) tornillos T20 dentro de cada base
y retire las bases de las hornillas. Vuelva a insertar los
tornillos en el sostén de la salida para sostener el
conjunto de tubos en su lugar.
2. Retire los orificios de la placa de gas natural.
Introduzca el destornillador llave con una extensión
mínima de 3 pulg. en los sostenes de la salida para
retirar los orificios existentes. Separe los orificios de
gas natural.
3. Ensamble los orificios de la placa de LP.
Colóquelos en la placa exactamente como se
especifica en la tarjeta de orificios. La colocación
puede determinarse haciendo coincidir el tamaño de
orificio con el número en la tarjeta.
4. Coloque el nuevo orificio en el receptáculo; luego,
introduzca cada orificio en su respectivo orificio
roscado en el sostén de la salida. Ajústelos hasta que
los orificios no den más vueltas. NO LOS AJUSTE EN
EXCESO.
5. Retire los tornillos colocados en el sostén de la salida
para volver a colocar la base de las hornillas, la tapa
de las hornillas y la rejilla de las hornillas. Vuelva a
instalar los tornillos.
Nota: La tapa de la hornilla debe estar posicionada en
forma adecuada en la base de la hornilla para que
prenda la hornilla.

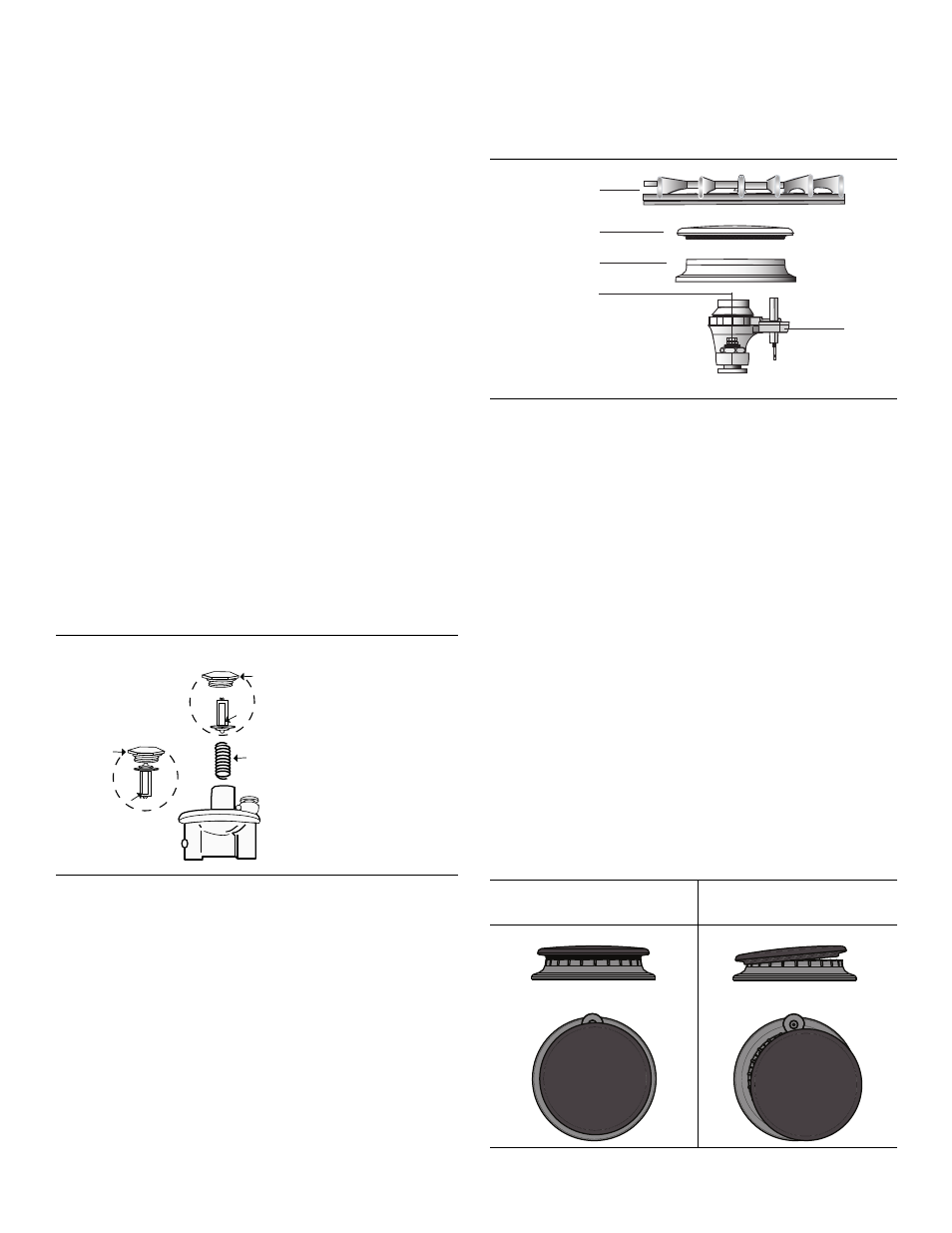

Figura 1: Regulador de presión
NA
T
LP
NAT
Tapa
hexa-
gonal
Posición de
la espiga
para gas
natural
Espiga
Posición de la espiga
para gas propano
Tapa
hexagonal
LP
Espiga
Resorte
Figura 2: Hornillas de gas selladas
Colocación correcta de la
tapa de la hornilla
Colocación incorrecta
de la tapa de la hornilla
Colocación de la tapa de la hornilla
Rejilla del quemador
Tapa del quemador
Base del quemador
Orificio
Ignitor
