Français (Canada) 4
Marche à suivre
Conversion du régulateur de pression
de 6 po C.E. à 11 po C.E.
1. Enlevez le tiroir-réchaud. Tirez le tiroir jusqu'à la butée.
Face à la cuisinière, relevez la pince de gauche et
abaissez la pince de droite. Retirez complètement le
tiroir.
2. Enlevez le cache de la paroi arrière intérieure en
retirant une seule vis du côté gauche du panneau.
Utilisez un tournevis à pointe à six lobes T-20 (Torx)
3. À l'aide d'une clй а molette, retirez le capuchon
hexagonal situé sur la partie supérieure du régulateur.
4. Faites sauter la tige en plastique se trouvant dans le
capuchon et retournez-la tout en appuyant dessus
fermement pour la mettre en place de sorte que les
lettres « LP » (et non « NAT ») apparaissent à l'endroit
sur la tige.
Remettez l'assemblage capuchon et bouton en
place sur la partie supérieure du régulateur en le
scellant fermement. Assurez-vous que le ressort
est bien en place (voir la figure 1). NE PAS
TROP SERRER.
5. Complétez L'ÉTIQUETTE DE CONVERSION au dos
du cache afin qu'elle soit visible à l'arrière de la
cuisinière, près du régulateur.
Remplacement des orifices de la table
de cuisson
1. Retirez les grilles, les capuchons de brûleurs et les
bases de brûleurs.
Dévissez deux (2) vis T20 à l'intérieur de chaque base
et retirez les bases de brûleurs. Réinsérez les vis dans
le support de buse afin que l'ensemble de tuyauterie
reste en place.
2. Retirez les orifices de la table de cuisson pour le gaz
naturel.
Insérez le tournevis à douille muni d'une rallonge de
3 po minimum dans les supports de buse pour retirer
les orifices existants. Mettez les orifices de gaz naturel
de côté.
3. Montez les orifices de la table de cuisson pour le gaz
propane.
Placez-les dans la table de cuisson exactement
comme indiqué sur la carte de l'orifice. L'emplacement
peut être déterminé en faisant correspondre la taille de
l'orifice au nombre figurant sur la carte.
4. Placez le nouvel orifice dans la douille, puis insérez
chaque orifice dans son trou taraudé respectif dans le
support de buse. Serrez jusqu'à ce que l'orifice
s'arrête de tourner. NE PAS TROP SERRER.
5. Retirez les vis placées dans le support de buse pour
remettre en place la base du brûleur, le capuchon du
brûleur et la grille du brûleur. Remettre les vis en place.
Remarque : Le capuchon du brûleur doit être
correctement installé sur la base du brûleur pour que
l'allumage se fasse.
6. Conservez les orifices pour gaz naturel pour une
reconversion future au gaz naturel.

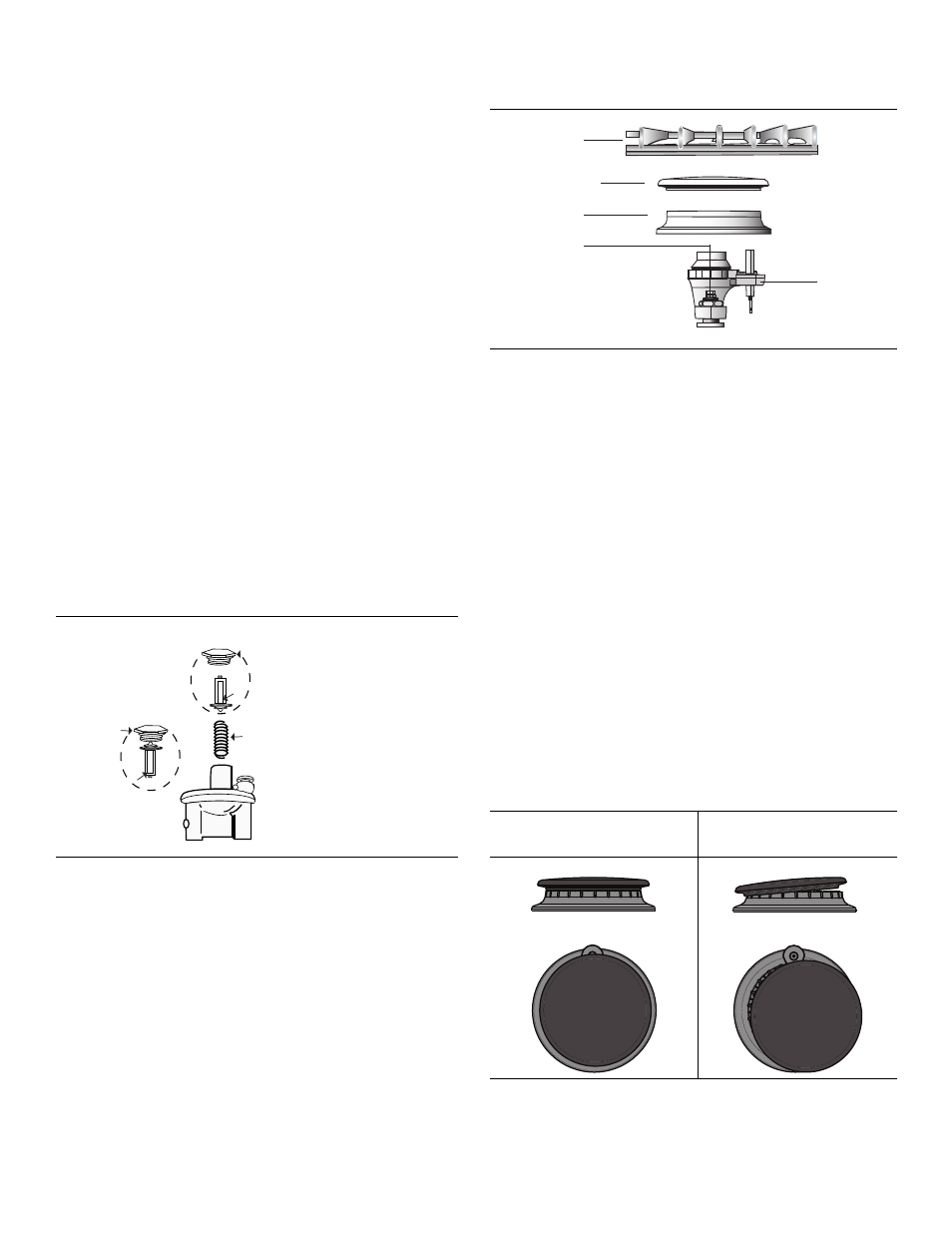

Figure 1 : Régulateur de pression
NA
T
LP
NAT
Capuchon
hexagonal
Position tige
pour gaz naturel
Pin
Position tige
pour propane
Capuchon
hexagonal
LP
Tige
Ressort
Figure 2 : Brûleurs à gaz scellés
Placement correct des
capuchons de brûleur
Placement incorrect des
capuchons de brûleur
Placement des capuchons de brûleur
Grille du brûleur
Capuchon du brûleur
Base du brûleur
Orifice
Allumeur
