ES

4

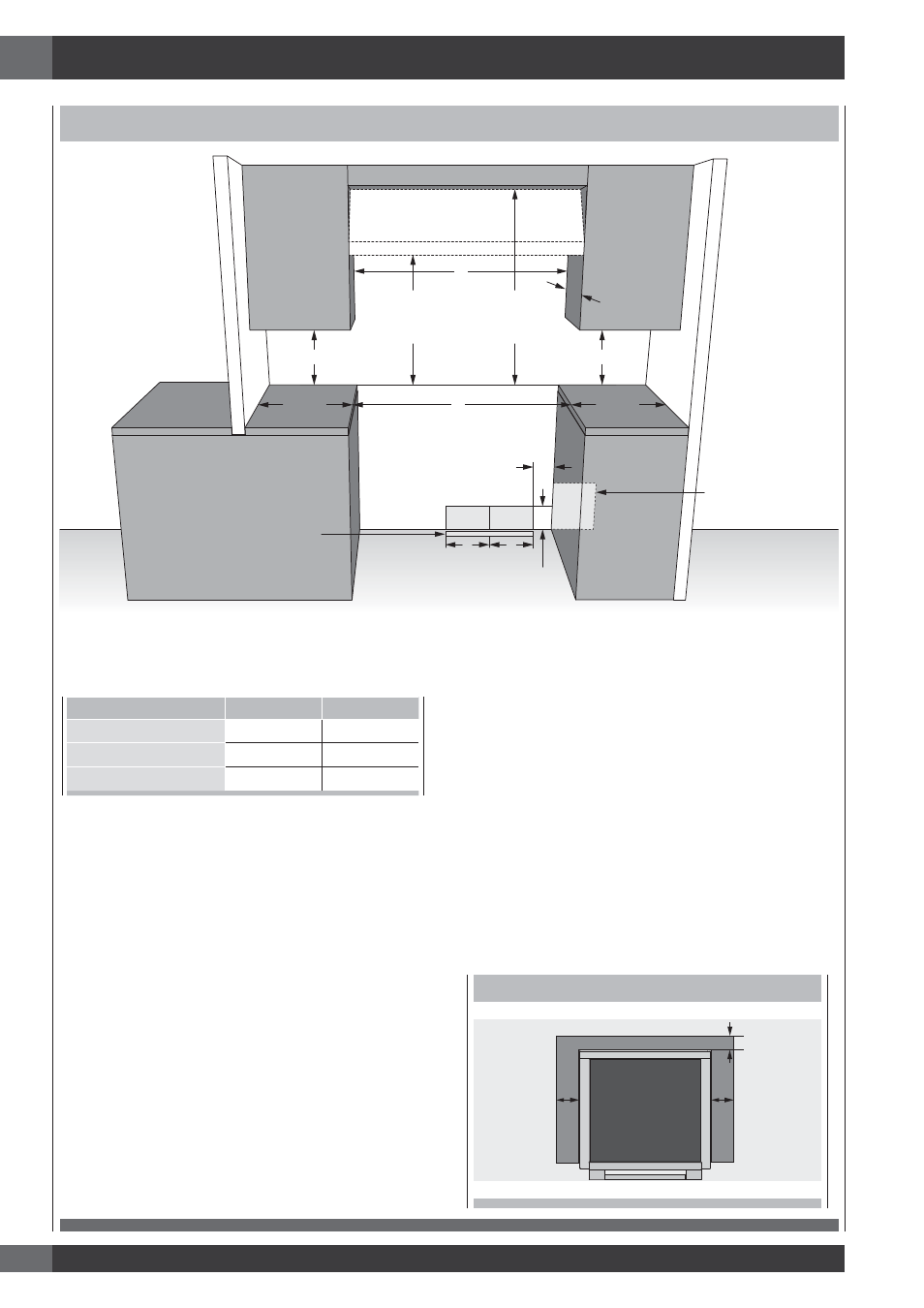

2 - Dimensiones del Producto y de Encastre

DIMENSIONES DE ENCASTRE

ELÉCTRICA

GAS

B

B

*Posición sugerida
para los equipos

2” (5,1) máxima protuberancia

de la pared al suministro

elèctrico o de gas.

3” (7.6)

4” 3/4 (12.3)

A

Min.

18” (45,7)

Min. 30” (76,2)

A la parte inferior

de la campana

de ventilaciòn

Min. 48” (122)

mínimo respecto

de elementos

combustibles

Min.

18” (45,7)

Max. 13” (33)

Min. 6”

(15,2)

Min. 6”

(15,2)

C

La supercie de toda la pared trasera sobre la cocina y por debajode la capucha debe cubrirse con un material no combustible.

*Consultar las normas locales para la exigencias exactas de colocación.

ANCHO DE APERTURA

A & C

B

Estufa de 30”

30" (76,2) 6” (15,2)

Estufa de 36”

36" (91,4) 7” (17,8)

Estufa de 48”

48" (122,0) 7” (17,8)

Nota: Las distancias a los materiales no combustibles no

son parte del alcance de ANSI Z21.1 y no están
certicadas.

La distancia con relación a los materiales no
combustibles debe respetar las normas locales o, en
ausencia de las mismas, el « National Fuel Gas Code
», ANSI Z223.1/NFPA 54.

Distancia mínima a construcciones:

Por arriba de la supercie de cocinar (más de 36” [91.4 cm])

• Lados - 6” (15.2 cm)

• Dentro del espacio lateral de 6” (15.2 cm), los gabinetes

de la pared no más profundos de 13” (33.0 cm) deben
estar a un mínimo de 18” (45.7 cm) por arriba de la
supercie de cocinar

• Los gabinetes de la pared que estén directamente por

encima del producto deben estar a un mínimo de 48”
(122 cm) por arriba de la supercie de cocinar.

• Parte posterior - 0” a la protección posterior de 9” o al

estante de arriba; 0” a una pared posterior no combustible.

Debajo de la placa de cocción (36” [91.4 cm] y por debajo)

• Instalación con espacio nulo entre la construcción

combustible adyacente debajo de la superficie de cocción
y las partes trasera y lateral del equipo”.

ESPACIOS ADICIONALES:

Para la instalación de la isla, deje un espacio mínimo de
2-½” entre la abertura y el extremo trasero de la mesada y
un mínimo de 3” entre la abertura y los extremos laterales
de la mesada (ver la vista superior). Para instalación en una
isla escalonada, 12” (30.5 cm) se requiere una separación
mínima desde la parte posterior de los lados de la hornilla a
un elevador de combustible. La instalación isla no es parte de
la norma ANSI Z21.1 alcance y no certicado.

PARTE POSTERIOR

PARTE POSTERIOR

min 3” (7.6)

min 3” (7.6)

min 2 1/2” (6.3)
