8 - Connexions électriques
3-CÂBLAGE DU CIRCUIT DE DÉRIVATION (US seulement)

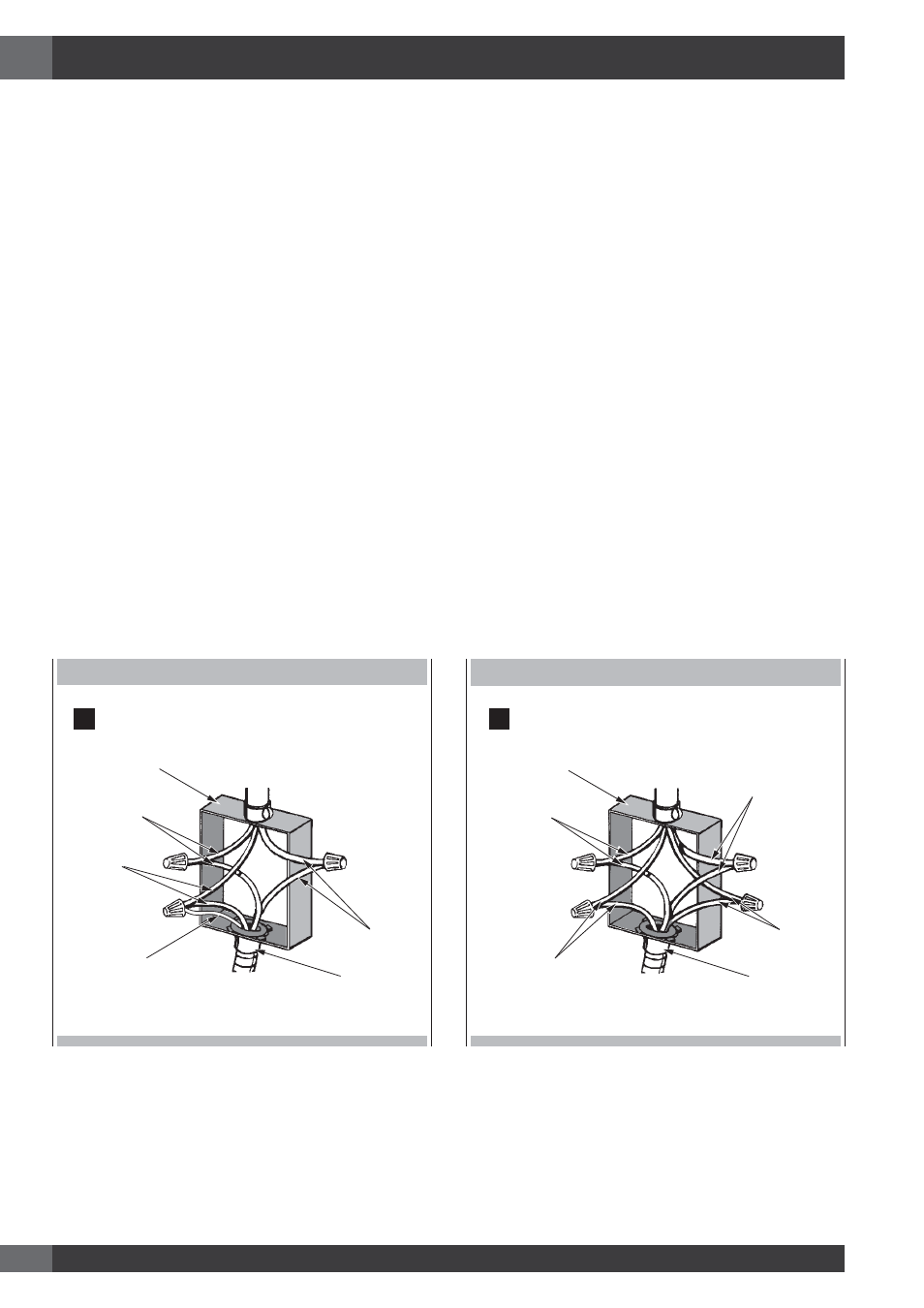

Voir la figure A pour toute consultation :
Si les codes locaux permettent de raccorder le fil de TERRE de la
cuisine au fil NEUTRE du circuit de dérivation (fil gris ou blanc) :
- Si les réglementations locales le permettent, raccorder le câble vert
de TERRE partant de la cuisinière et le câble blanc allant du four au
fil NEUTRE di circuit de dérivation (fils gris ou blanc).
- Connecter les fiches noire et rouge de la cuisinière aux
correspondantes sur la boîte de jonction.
NE PAS effectuer le raccordement de terre sur un tuyau d’amenée de gaz.
NE PAS connecter à l’alimentation électrique tant que l’appareil n’a
pas été mis à la terre de façon permanente. Connecter le fil de terre
avant de mettre l’appareil sous tension.
NEUTRE MIS À LA TERRE
Fils blancs
Cable de
l’alimentation
Boîte de jonction
Connecteur de
conduit listé U.L.
Fils rouges
Fils noir
Cable
du four
Fils vert ou
dénudés
A
4-CIRCUIT DE DÉRIVATION 4 FILS (US seulement)
Voir la figure B pour toute consultation :
- Déconnecter la terre du neutre à l’extrémité libre du conduit.
- Raccorder le fil de TERRE vert de la cuisine au fil de TERRE de la
boîte de jonction (fil nu ou vert).
- Connecter les fiches noire et rouge de la cuisinière aux
correspondantes sur la boîte de jonction.
- Raccorder le fil blanc de la cuisinière au NEUTRE (gris ou blanc)
de la boîte de jonction.
NE PAS effectuer le raccordement de terre sur un tuyau d’amenée de gaz.
NE PAS connecter à l’alimentation électrique tant que l’appareil n’a
pas été mis à la terre de façon permanente. Connecter le fil de terre
avant de mettre l’appareil sous tension.
NEUTRE NON MIS À LA TERRE
Fils rouges
Boîte de jonction Cable de
l’alimentation
Fils blancs
Fils noir
Connecteur de
conduit listé U.L.
Cable
du four
Fils vert ou
dénudés
B
Connexion directement au disjoncteur, à la boîte à fusibles ou à la boîte de jonction
Si l’appareil est raccordé directement au disjoncteur, à la boîte à fusibles ou à la boîte de jonction, utiliser un câble en cuivre engainé flexible,
blindé ou non métallique (avec câble de mise à la terre).
