FR
4

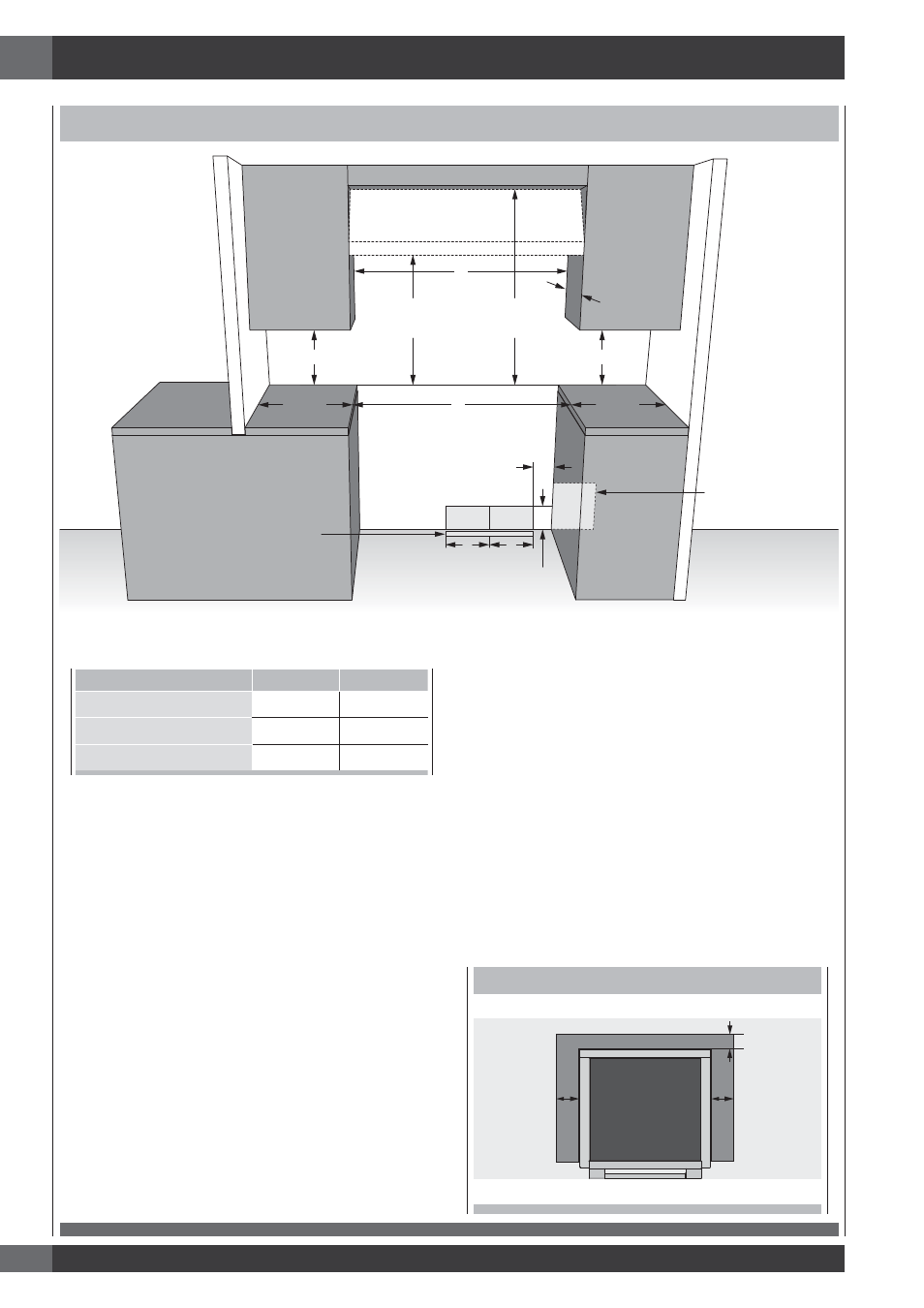

2 - Dimensions et Dispositions pour la Découpe
DISPOSITIONS POUR LA DÉCOUPE
ÉLECTRIQUE GAZ
B B
*Position suggérée des
équipements
Bordure minimale de 2 po (5,1)
depuis le mur pour l’alimentation
en gaz ou électrique
3” (7,6)
4” 3/4 (12,3)
A
Min. 18” (45,7)
Min. 30” (76,2)
Jusqu’au bas
de la hotte
Min. 48” (122)
de toute matériau
inflammable
Min. 18” (45,7)
Max. 13” (33)
Min. 6”
(15,2)
Min. 6”
(15,2)
C
La totalité de la surface du mur arrière ainsi que la surface se trouvant au-dessus de la table de cuisson doit être faite d’une matière ignifuge.
*Consulter les réglementations locales pour les exigences exactes de localisation.
LARGEUR D’OUVERTURE A & C B
Cuisinière 30 po 30" (76,2) 6” (15,2)
Cuisinière 36 po 36" (91,4) 7” (17,8)
Cuisinière 48 po 48" (122 ) 7” (17.8)
Remarque: Les distances par rapport aux matières non
combustibles n’entrent pas dans le cadre de
l’ANSI Z21.1 et ne sont pas certiées.
La distance par rapport aux matériaux non
combustible doit respecter les réglementations
locales ou, en l’absence de celles-ci, avec le
« National Fuel Gas Code », ANSI Z223.1/
NFPA 54.
Dégagements minimums d’une construction:
Au-dessus de la surface de cuisson [au-dessus de 36 po (91,4 cm)]
• Côtés - 6 po (15,2 cm)
• Avec un dégagement latéral de 6 po (15,2 cm) ou moins,
les placards muraux ne mesurant pas plus de 13 po (33
cm) de profondeur doivent se trouver à 18 po (45,7 cm)
minimum au-dessus de la surface de cuisson
• Les armoires murales juste au-dessus du produit doivent
se trouver à 48 po (122 cm) minimum au-dessus de la
surface de cuisson
• Arrière - 0 po avec dosseret de 9 po ou étagère
supérieure; 0 po avec paroi arrière non combustible.
Sous la plaque de cuisson (36” [91.4 cm] et au-dessous)
• Installation à dégagement nul entre la construction
combustible adjacente sous la surface de cuisson et les
parties arrière et latérale de l’appareil.
ESPACE SUPPLÉMENTAIRES:
Pour une installation en îlot, maintenir une distance minimum
de 6,3 cm (2 ½ po) entre le bord et le dos du comptoir et
7,6 cm (3 po) minimum sur les côtés du comptoir (voir vue
de dessus).
Pour une installation sur un îlot, un espace de minimum 12”
(30,5 cm) est nécessaire de l’arrière ou des côtés de la
cuisinière pour le brûleur.
L’installation de îlot ne fait pas partie de la norme ANSI
Z21.1 portée et pas certié.
INSTALLATION ÉBARBER
DOS
min 3” (7,6) min 3” (7,6)
min 2 1/2” (6,3)
