FR
13
6 - Conversion Gaz PL ou Gaz Naturel
Conversion de l’Appareil pour Fonctionner au
Gaz PL
AVERTISSEMENT
La conversion au gaz propane doit être effectuée par UN
TECHNICIEN D’ENTRETIEN AUTORISÉ
(ou un autre centre
autorisé) selon les instructions du fabricant et les normes et
réglementations des autorités de juridiction. Le non-respect
de ces instructions peut entraîner des blessures graves ou des
dommages à la propriété. Le centre autorisé ayant effectué
la conversion s’en assume la responsabilité.
ATTENTION
Avant de procéder à la conversion, couper l’alimentation en
gaz de l’appareil avant de couper l’alimentation.
Cet appareil a été prédisposé en usine pour fonctionner au
gaz naturel. Pour le convertir au gaz PL (propane ou butane),
vous devez effectuer chacune des modifications suivantes:
Étiquette de conversion de gaz (aluminium) à placer à l’arrière
de l’appareil, en proximité de la plaque signalétique, à
conversion effectuée;
Remplacez un injecteur (brûleur avec deux
anneaux de flamme)
1. Enlevez les grilles et les bagues de brûleur
2. Enlevez le diffuseur de gaz en aluminium
3. Enlevez les trois vis du diffuseur de gaz pour cuisson
douce ( 1 )
4. Enlevez les deux vis du couvercle de l’injecteur ( 2 )
5. Desserrez l’injecteur ( A ) en tournant la clй а douille de
9-32” dans le sens inverse des aiguilles d’une montre
6. Desserrez l’injecteur ( B ) en tournant la clé polygonale de
9-32” dans le sens inverse des aiguilles d’une montre
7. Installez les injecteurs fournis avec les appareils sur le
brûleur approprié. Les injecteurs ont un petit numéro gravé
sur le côté, ces chiffres codent le diamètre de l’orifice et
l’emplacement correct du brûleur (consulter les illustrations
à la section “Position des injecteurs”).
8. Tournez dans le sens des aiguilles d’une montre pour
serrer (couple de serrage 15 à 20 inch-lbs)
9. Replacez les pièces suivantes dans l’ordre inverse
10. Gardez les injecteurs enlevés des appareils pour un usage
postérieur.

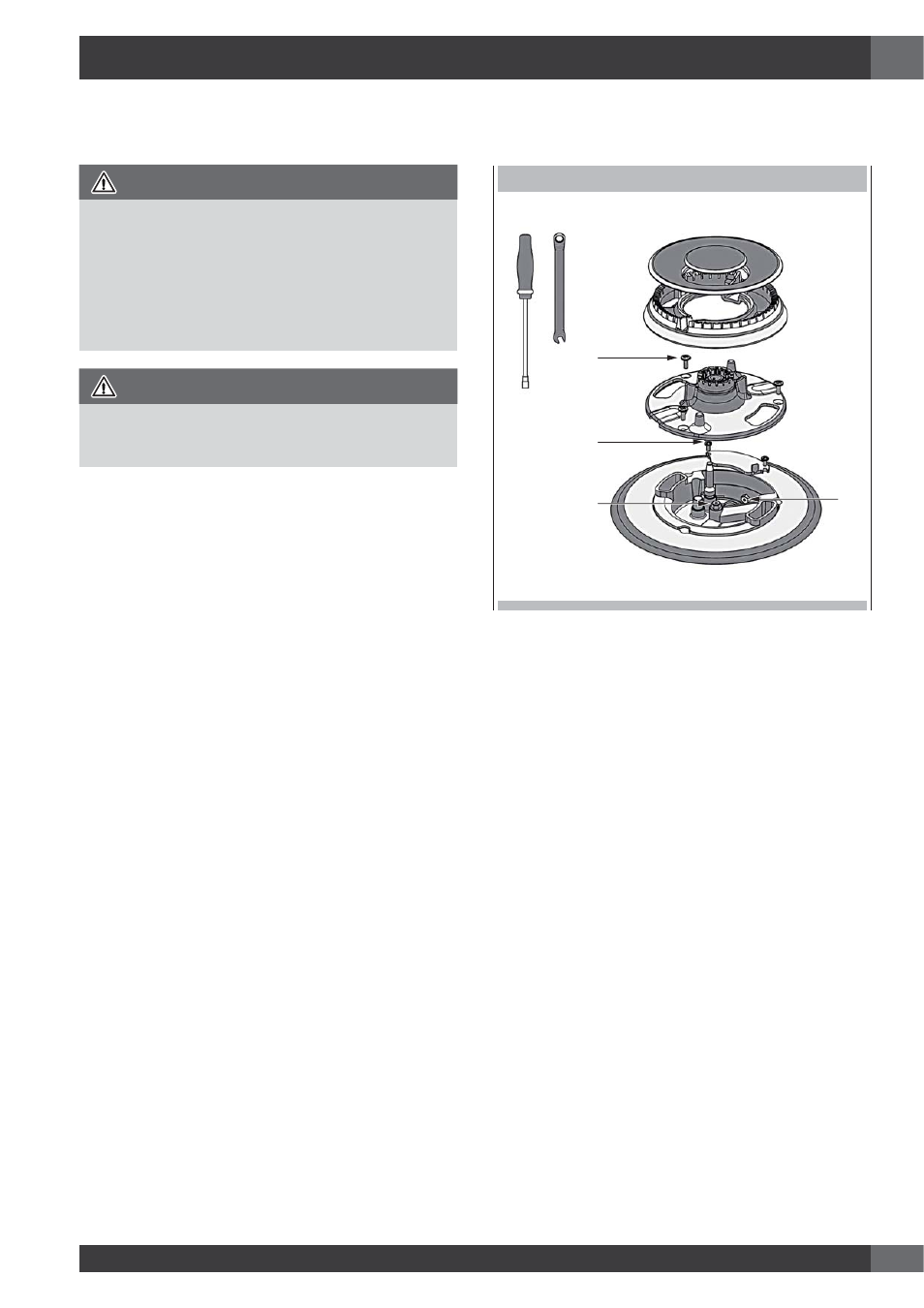

VUE EXPLOSÉE DU BRÛLEUR
1
2
B
A
Remplacer l’injecteur (grille)
1. Enlever la plaque de la grille.
2. Enlever le couvercle du brûleur.
3. Enlever la vis de fixation du brûleur ( 1 ).
4. Enlever les ressorts ( 2 ) du thermocouple et l’injecteur pour
faire tourner le brûleur.
5. Enlever l’injecteur ( A ) en utilisant un tourne-écrou 9-32”
dans le sens des aiguilles d’une montre.
6. Placer l’injecteur fourni avec cet appareil. L’injecteur a un
petit nombre imprimé sur le côté, ce nombre correspond
au diamètre de l’orifice.
7. Tourner dans le sens des aiguilles d’une montre pour serrer
(serrer à un moment de 15 à 20 inch-lbs.)
8. Replacer toutes les pièces en suivant l’ordre inverse.
9. Garder les injecteurs enlevés de l’appareil pour une
utilisation future.
