17
Bloque antivolcaduras
Procedimiento normal de instalación
Instrucciones de instalación del bloque
antivolcaduras
Para reducir el riesgo de volcadura de la gaveta, el
bloque antivolcaduras debe ser instalado correctamente
a una distancia de 14 13/16" (instalación estándar) y 14
5/8" (instalación al ras) por encima de la superficie en
la cual se apoyará el Microondas gaveta Incorporado. El
bloque antivolcaduras de 6" debe ser suministrado por
el instalador. Vea la
Figura 3 (instalación
estándar) o Figura 4
(instalación al ras) y
Figura 5. El bloque
antivolcaduras
previene lesiones
graves que podrían
ser ocasionadas por
derrames de líquidos
calientes.
Si el Microondas gaveta Incorporado es traslado alguna
vez a otra ubicación, el bloque antivolcaduras también
deber ser trasladado e instalado. Al instalarla en la
pared, asegúrese de que los tornillos penetren por
completo en el drywall y se aseguren en madera o metal
de modo que el bloque se encuentre totalmente estable.
Al ajustar los tornillos asegúrese que no perforen el
cableado eléctrico o las instalaciones sanitarias.
PRECAUCIÓN
Asegúrese de que los tornillos no estén en
contacto con cualquier cableado o tuberías que
puedan estar presentes en la pared.
ADVERTENCIA
La unidad puede voltearse y causar derrames
y posibles quemaduras u otro tipo de lesiones,
si el bloque antivuelco no está instalado
correctamente.

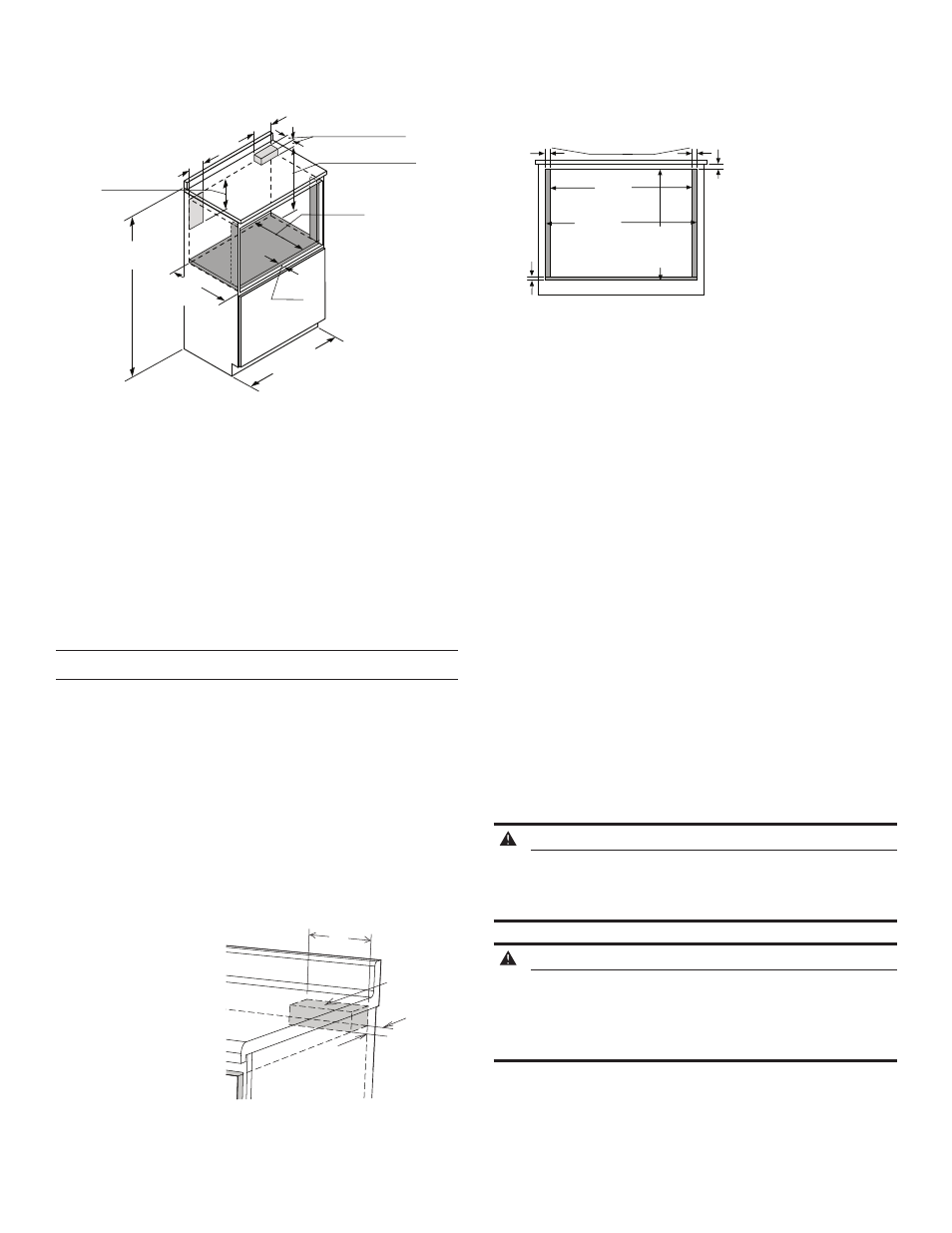

Instalación al ras
Figura 4
Las figuras 2, 3 y 4 contienen muchas mediciones del
Microondas gaveta Incorporado como referencia para
planificar la ubicación del cajón. Este Microondas
gaveta Incorporado puede ser instalado por debajo de
cualquier horno eléctrico o de gas de pared. AVISO: Siempre deje una longitud suficiente de cable
de alimentación hasta el tomacorriente eléctrico para
prevenir la tensión del cable.
Siempre verifique los códigos eléctricos para ver los
requisitos.
23 1 /
2
"
(597 mm)
21 7 /
8
"
(555 mm)
Profundidad
mín. de
la base
27"
(686 mm)
1"
(25 mm)
1"
(25 mm)
36"
(914 mm)
24 3 /
16
"
(614 mm)
22 1 /
8
"
(562 mm)
Recorte frontal
Listón****
14 5 /
8
" (371 mm)
16 5 /
8
"
(422 mm)
de recorte
6" (152 mm)
4" (102 mm)
5" (127 mm)
2 1 /
4
" (57 mm)
1 5 /
8
"
(41 mm)
1 /
2
"
(13 mm)
área
visible
1 /
4
"
(6 mm)
grosor de
la base
* Ubicación sugerida del tomacorriente
** Bloque antivuelco
*** La base debe soportar hasta 100 libras
**** Los lados deben estar terminados y extendidos hasta el listón.
Los listones también deben ser terminados, ya que pueden ser
visibles después de la instalación.
(Listones no se incluyen con la unidad.)
*
**
***
Figura 5
4"
(101.6 mm)
5" (127 mm)
Ubicación del
tomacorriente eléctrico*
Bloque
antivolcaduras
6"
(153 mm)
3 1 / 2 "
(89 mm)
