Prise de courant
Cet appareil doit disposer d'un circuit de 120 volts, 60
Hz, 15 A (minimum) Il est recommandé d’alimenter cet
appareil par un circuit séparé.
Le four est équipé d’une fiche trois broches, mise à
la terre. Il faut la brancher dans une prise murale cor-
rectement installée et mise à la terre. Si vous ne pos-
sédez que des prises à deux broches, demandez à un
électricien de métier d’installer une prise murale qui
convienne.
Remarque : Pour toute question à propos de l’installation
électrique ou de la mise à la terre, consulter un électricien
de métier ou un réparateur qualifié.
* Peut être installé aussi en utilisant une prise secteur
dans une armoire voisine dans les limites imposées par la
longueur du cordon d’alimentation fourni avec l’appareil.
Vérifiez toujours les normes et le code électriques de votre
région.
Installation du tiroir
1 Placer le four près de l’ouverture du mur ou de
l’armoire. Brancher le cordon ans la prise électrique.
2 Guider avec précaution le four assemblé dans
l’ouverture préparée. Éviter de pincer le cordon entre
le four et le mur.
3 Faire glisser le tiroir jusqu'à ce que la bride de mon-
tage soit en contact avec la face de l'armoire pour une
installation standard ou les tasseaux latéraux pour un
encastrement. Voir Schéma 7A.
4 Ouvrir le tiroir. À l’aide des 4 trous du tiroir comme
gabarit, percer des avant-trous dans l’armoire avec un
foret de 1/16 po. Voir Schéma 7A.
5 Fixer le tiroir avec les 4 vis fournies. Voir Schéma 7B.

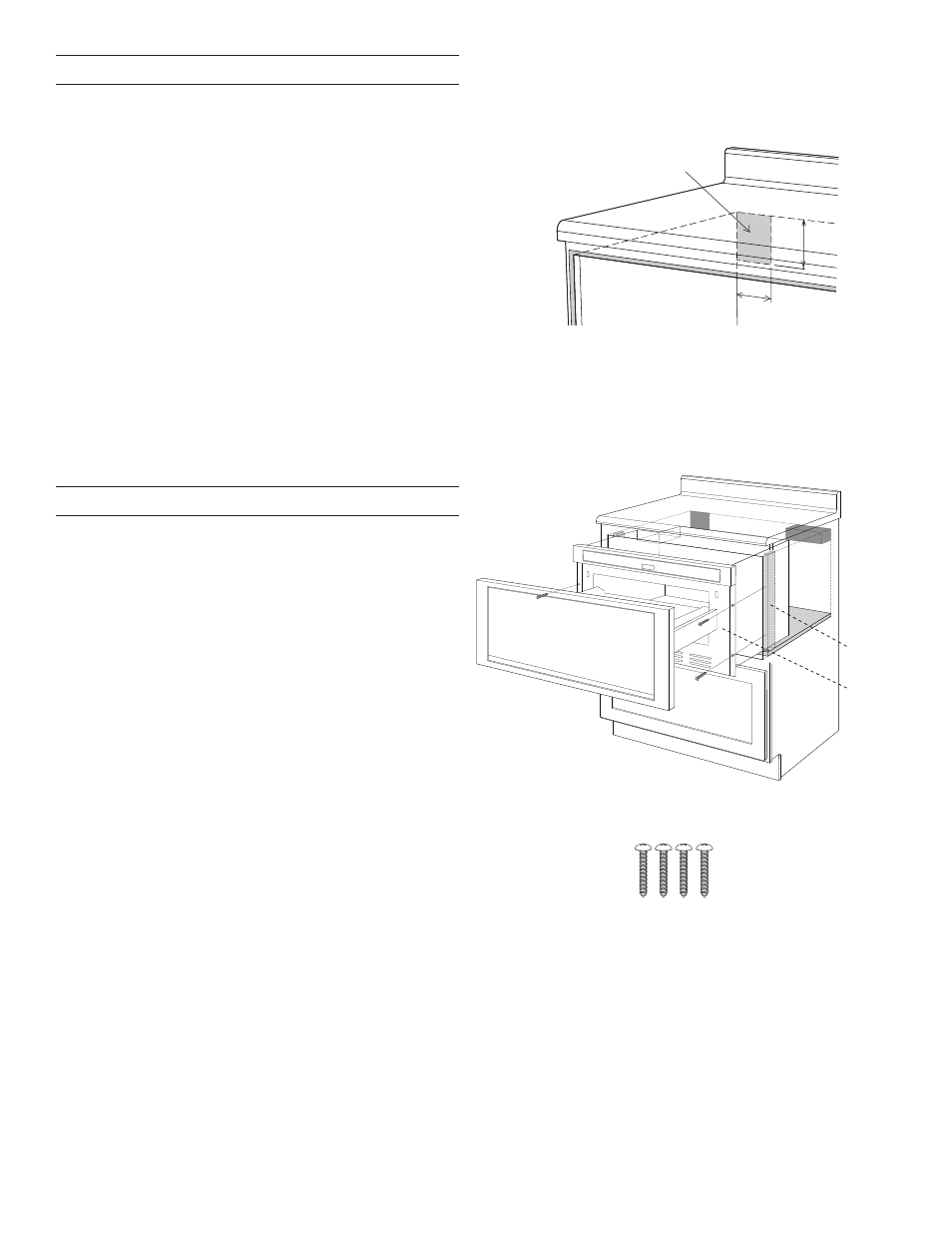

Schéma 6
4 po
(101,6 mm)
5 po (127 mm)
Suggérée électriques
l'emplacement des orifices*
Bloc
Anti-basculement 6 po
(152,4 mm)
3 1/2 po
(89 mm)
4 Vis
Pièces fournies
Schéma 7B
Aile de
montage
Tasseau
Schéma 7A
