Française 7
Installation encastrée
Les nombreuses dimensions des Schémas 2, 3 et 4 sont
des références pour la préparation de la pose du tiroir.
Ce Tiroir à micro-ondes peut s’installer en dessous de tout
four mural électrique ou à gazé.
AVIS : Prévoyez toujours une longueur suffisante de cordon
d’alimentation pour que celui-ci ne soit aucunement tendu.
Vérifiez toujours les normes et le code électriques de votre
région.
Découpe vue de facet
Tasseau****
* Emplacement suggéré de la prise électrique
** Bloc antibasculement
*** La base doit supporter jusqu'à 100 lb (45,4 kg)
**** Les côtés doivent être finis et prolongés jusqu'au
tasseau. Les tasseaux doivent aussi être finis,
car ils pourraient être visibles après l'installation.
(Tasseaux ne sont pas inclus avec l'appareil.)
P P
M
K
L
O
N
*
**
A
B
C
D ***
E
G
H
I
J
F

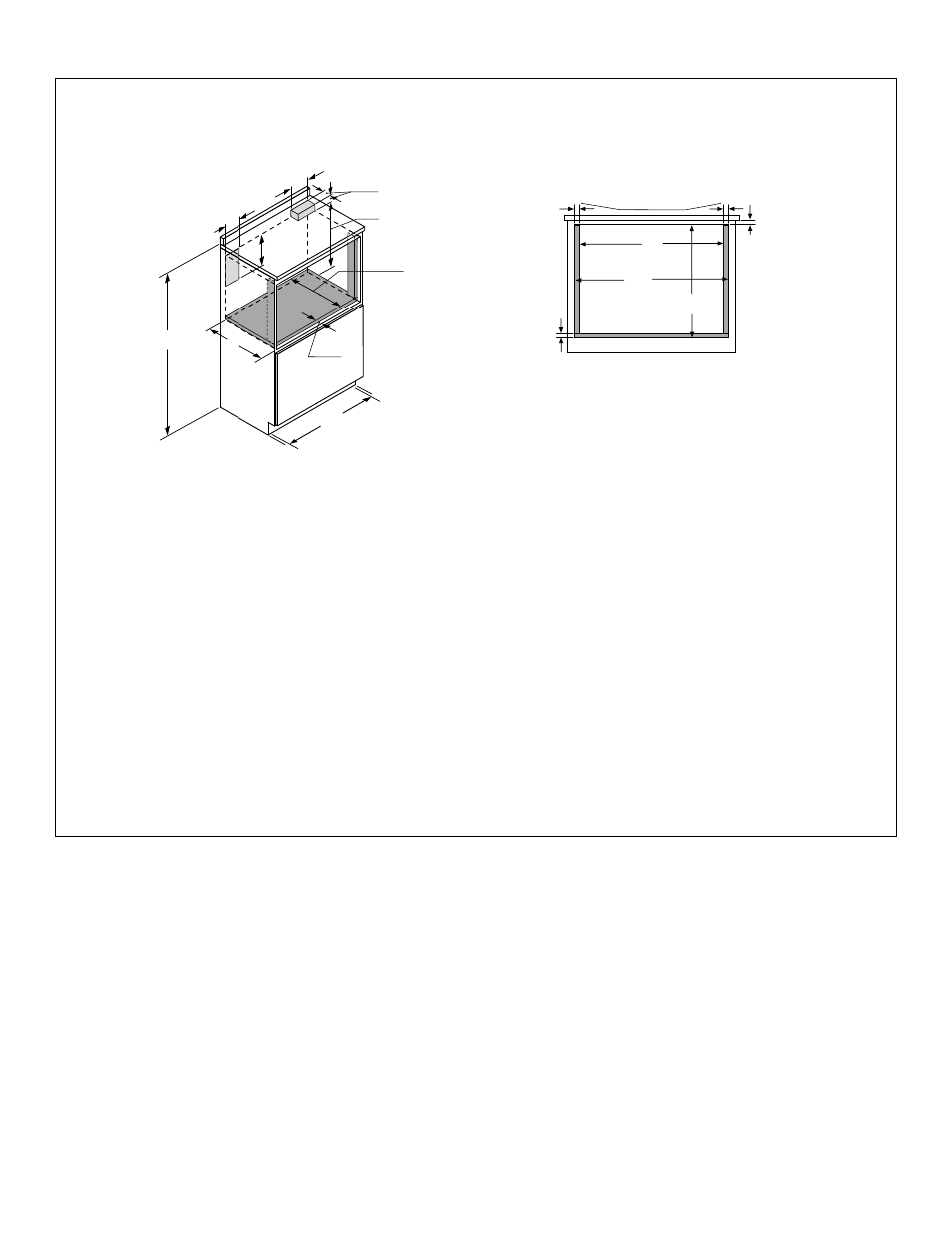

Schéma 4
A. HMD8451UC (24 po) 27 po (686 mm)
HMD8053UC (30 po) 30 5 / 16 po (770 mm)
B. 36 po (914 mm)
C. 23
1 / 2 po (597 mm)
D. Profondeur min. de labase 21 7 / 8 po (555 mm)
E. 4 po (102 mm)
F. 6 po (152 mm)
G. 5 po (127 mm)
H. 3
1 / 2 po (89 mm)
I. 14 5 / 8 po (371 mm)
J. 1 5 / 8 po (41 mm)
K. HMD8451UC (24 po) 22 1 / 8 po (562 mm)
HMD8053UC (30 po) 28 5 / 16 po (719 mm)
L. HMD8451UC (24 po) 24 3 / 16 po (614 mm)
HMD8053UC (30 po) 30 5 / 16 po (770 mm)
M. Découpe 16 5 / 8 po (422 mm)
N. 1 / 2 po (13 mm) aire visible
O. Épaisseur de la base 1 / 4 po (6 mm)
P. 1 po (25 mm)
