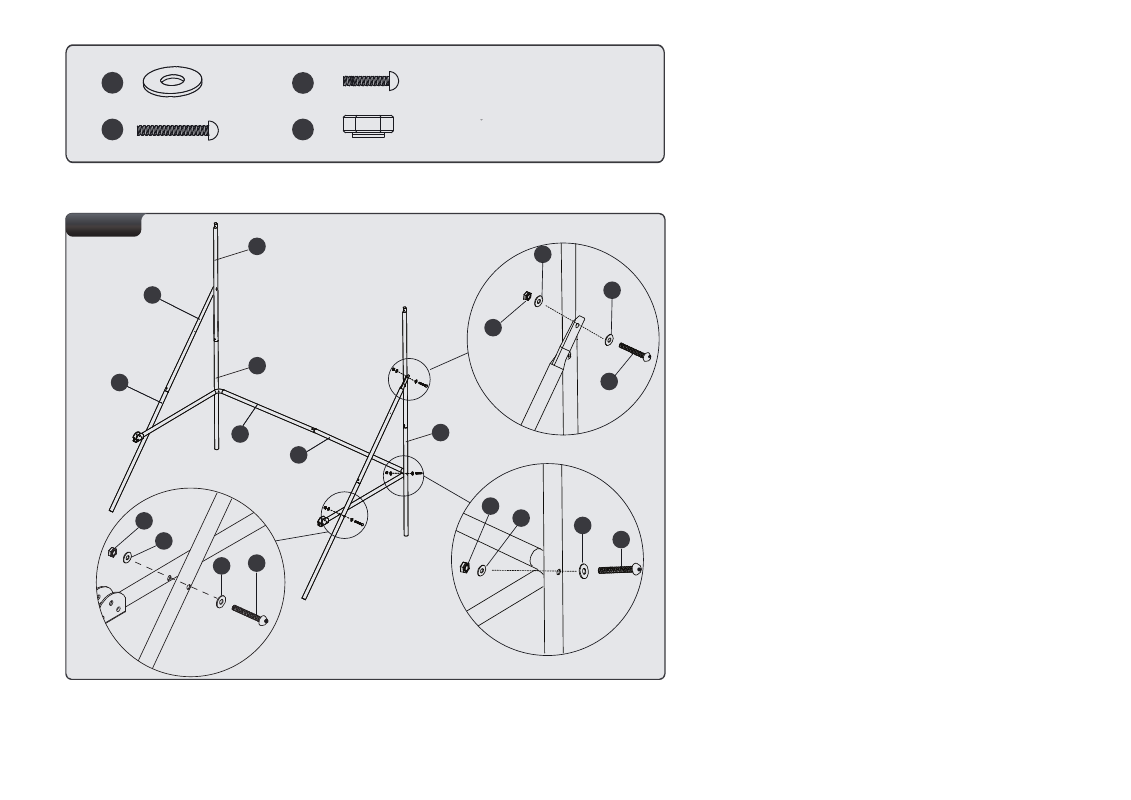

FIG.4
6. Attachez les Tubes L gauches et droites (#5 et #6) aux
Tubes gauches et droites (#3 et #4) avec les Boulons
(#26), Rondelles (#22) et Ecrous (#27), et puis attaches
les Tubes L gauches et droites (#5 et #6) au Tube
d’assemblage (#8) avec Boulons (#26), Rondelles (#22)
et Ecrous (#27).
7. Attachez le Tube de support et Tube d’assemblage (#7 et
#8) au Tube de plaque (#2) avec Boulon (#24), Rondelles
(#22) et Ecrous (#27), répétez cet étape pour l’autre côté.
Note : Assurez-vous que le verrou de ressort est vers
le bas.
x2 x12 22 24
x4 26 x6 27
FIG. 4
22
7
2
3
5
6
26 22
22
27
4
27
22
22
24
27
22
26
22
8
