3. MONTAGE DE L'HABILLAGE DE CHIRICO

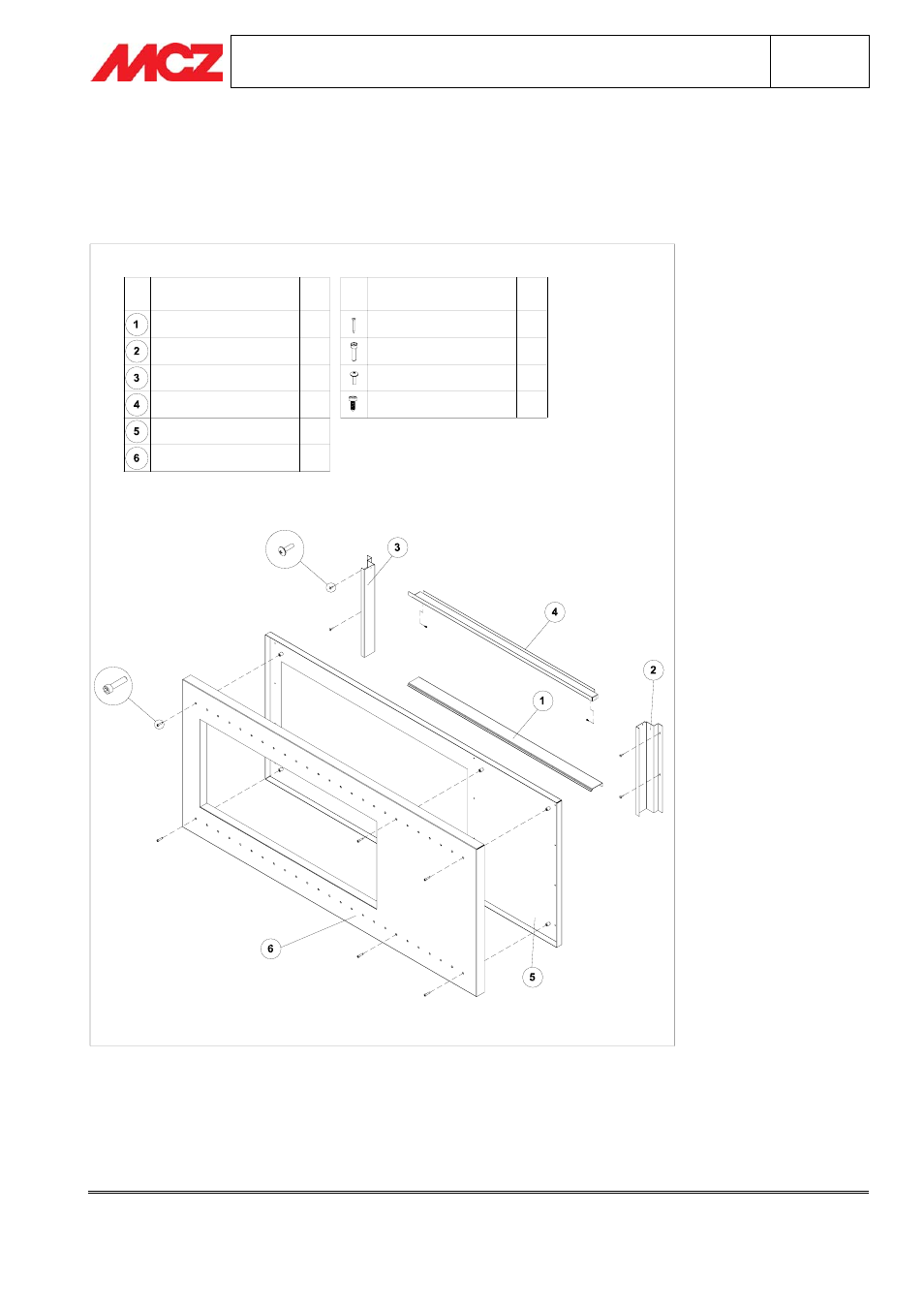

3.1. COMPOSANTS DE L'HABILLAGE DE CHIRICO
CORNICE DE CHIRICO
SUPPORTO CORNICE
1
1
SPALLA SX
SUPPORTO CAPPA
COMPONENTE
PROFILO COPRIB.DE CHIRICO
SPALLA DX
1
1
1
1
N.
VITE AUTOPERF.PANEL.4.2X16
VITERIA IN DOTAZIONE
4
6
12
N.
VITE PER CARTONG. 3,9X35
VITE M6X25 BRUNITA
2 VITE PH-HB 3.5X9.5 BRUNITA
