NOTICE D'INSTALLATION ET D'EMPLOI
Chapitre 2
DE CHIRICO page 5
Chapitre 2 Service technique – droits réservés à mcz spa
Reproduction interdite

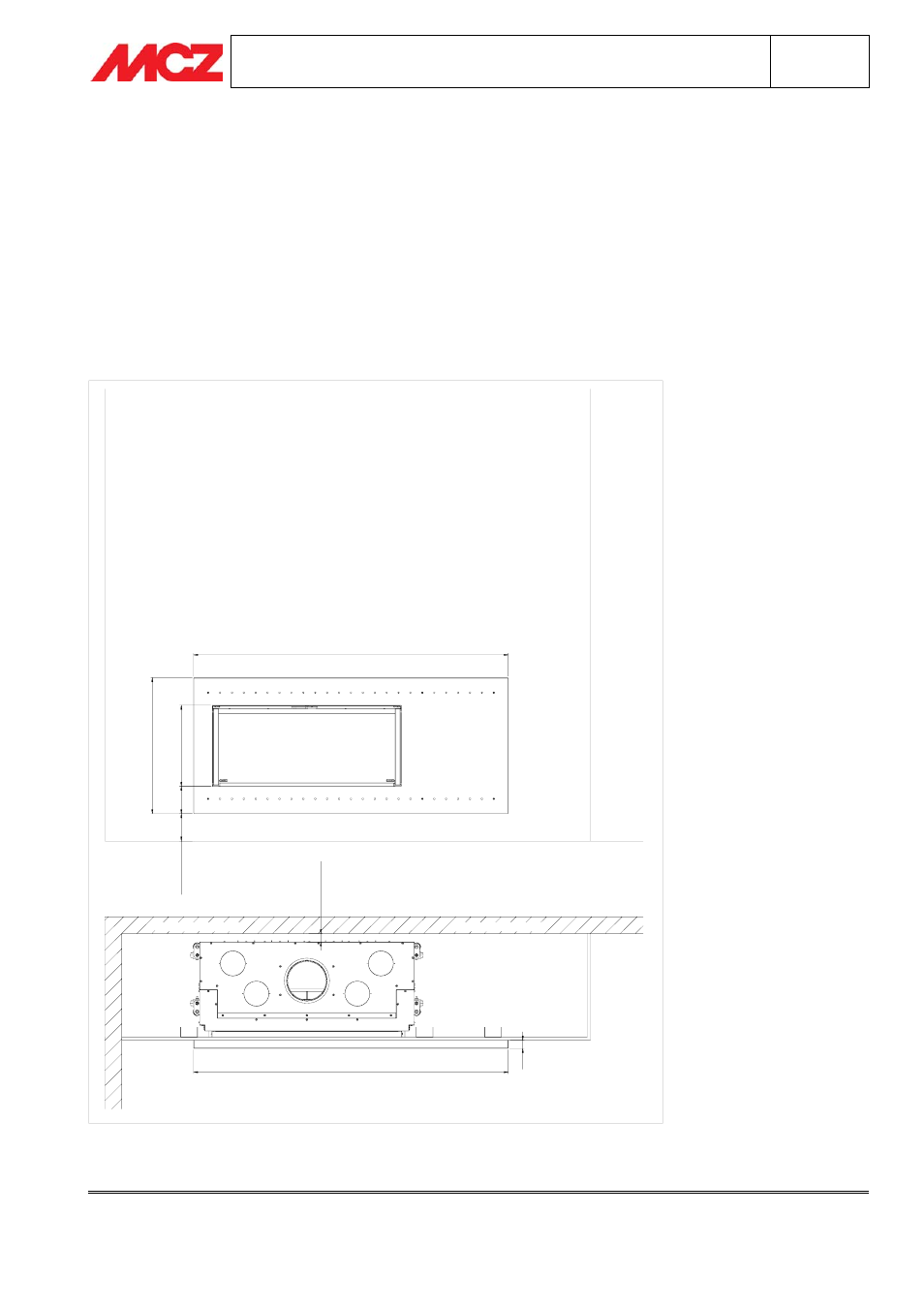

2. HABILLAGE DE CHIRICO AVEC FOYER FERMÉ FORMA PURO115
Le modèle De Chirico est un habillage à encastrer. Le foyer fermé est complètement encastré dans la paroi : il
est nécessaire par conséquent de construire une contre-paroi qui dépasse de celle périmétrale. La profondeur de
la paroi à construire lors du montage est arbitraire, il suffit de respecter toutes les distances de sécurité
concernant le foyer fermé. À ce propos, se reporter à la Notice d'Installation et d'Utilisation de Forma Puro 115.
N.B. LA PAROI CONSTRUITE LORS DU MONTAGE ET SUR LAQUELLE EST FIXÉ L'ENCADREMENT DE
CHIRICO DOIT ÊTRE PORTANTE, POURVUE DE MONTANTS EN ACIER DISPOSÉS EN POSITION
VERTICALE COMME INDIQUÉ À LA PHASE 5.
1870
81
2
48
4
164
VA
RI
ABIL
E
DI
ST
AN
Z
A
D
I
S
IC
UREZ
Z
A
MURO PERIMETRALE MURO PERIMETRALE
1870 50
