NOTICE D'INSTALLATION ET D'EMPLOI
Chapitre 3
DE CHIRICO page 10
Chapitre 3 Service technique – droits réservés à mcz spa
Reproduction interdite

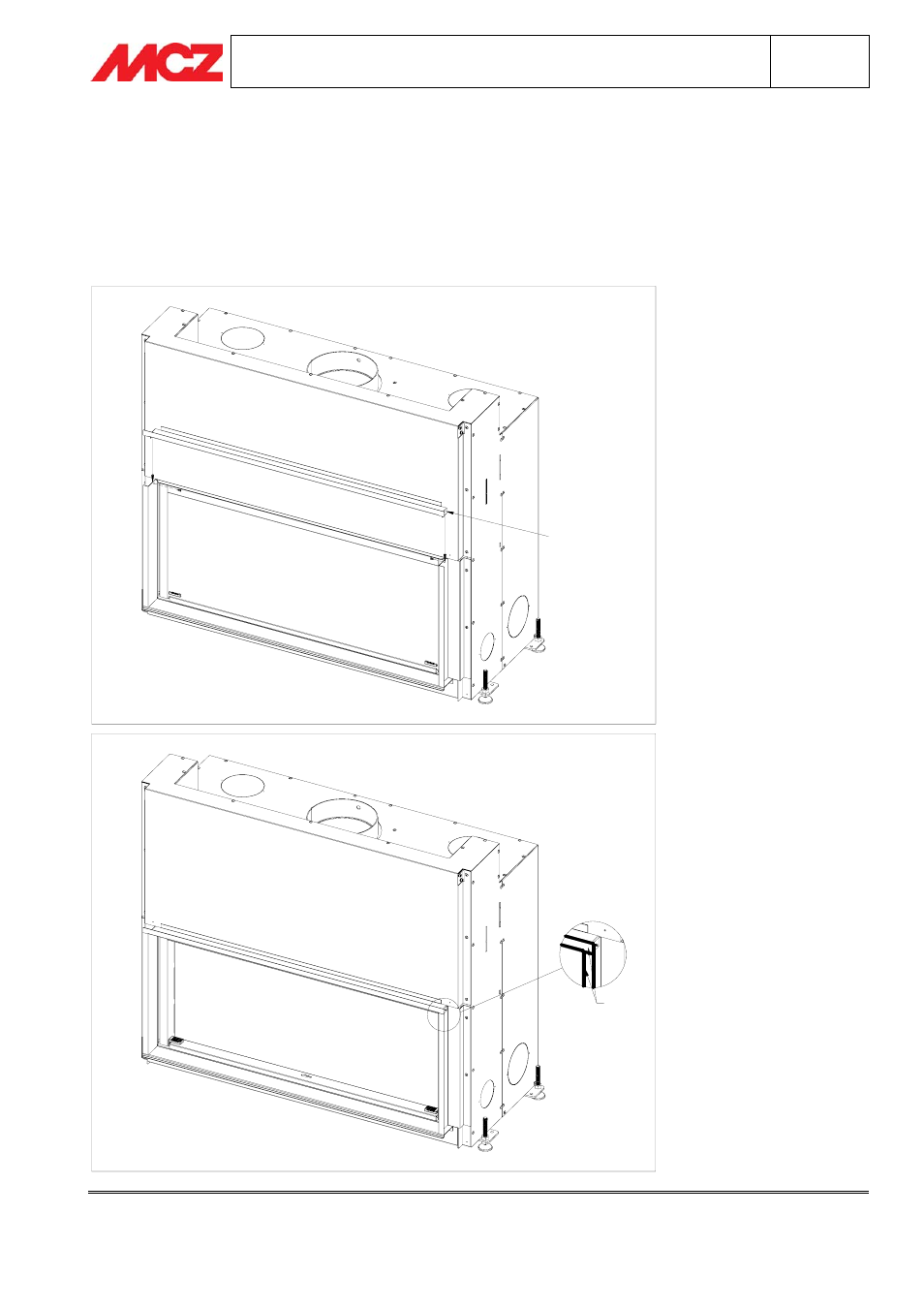

3.5. PHASE 4 - MONTAGE DU SUPPORT DE LA HOTTE (élément 4)
Installer le Support de la Hotte sur les Jambages (éléments 2 et 3) de manière à ce que les ailettes latérales de
l'élément 4 se positionnent dans la partie interne (non apparente) des éléments 2 et 3. Fixer le Support de la
Hotte en utilisant n°2 Vis PH-AB 3,5x9,5 fournies.
À la fin du montage, la structure constituée de Profil Cache-bord De Chirico –Jambages- Support de la Hotte doit
être rigide et solidement fixée au foyer fermé Forma Puro115.
ALETTA
LATERALE
A FILO
