3.6. PHASE 5 – PRÉPARATION DE LA PAROI D'ENCASTREMENT
La paroi d'encastrement doit être réalisée lors du montage avec un matériau ignifuge (par exemple placoplâtre
ignifuge) : elle doit en outre être auto-portante et pourvue de montants en métal positionnés en direction
verticale et posés au sol.

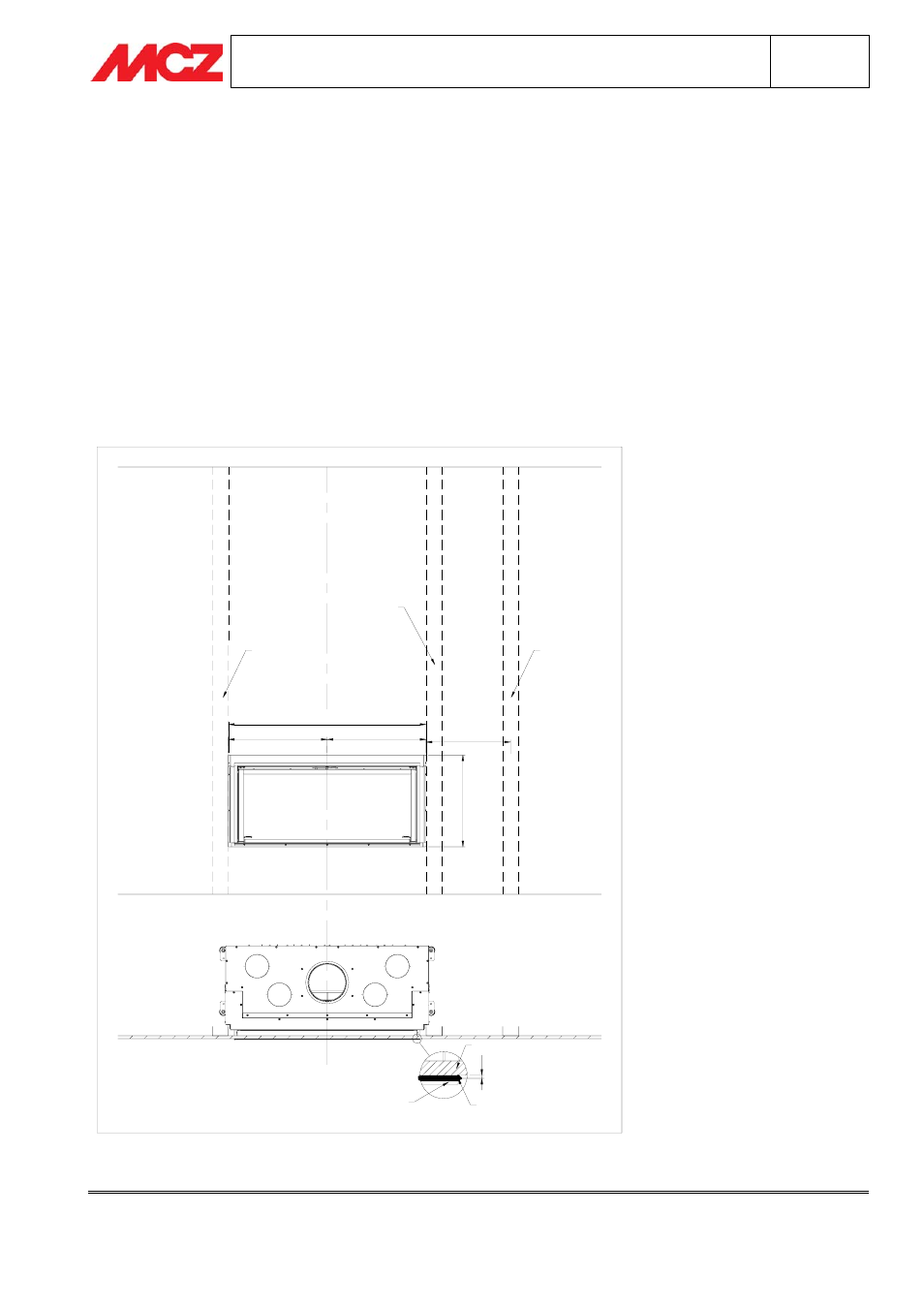

Effectuer une ouverture dans la partie frontale de la paroi d'encastrement aux dimensions égales à L=1240 mm
et H=580 mm : la distance du trou par rapport au sol est en fonction de la hauteur de la Dalle Foyère (Voir
paragraphe 3.2 Phase1 – Positionnement du Foyer fermé Forma Puro115 et figure ci-dessous). Armer la paroi en
positionnant n°2 montants en métal au ras du trou (un pour chaque côté) et un à une distance (centre du
montant) d'environ 530 mm à droite du trou (en regardant la paroi d'encastrement du centre de la pièce).
En équipant la paroi d'encastrement comme sur indications, l'Encadrement De Chirico est fixé aux éléments en
acier.
Positionner la paroi de manière à ce que l'axe de l'ouverture soit aligné avec l'axe du foyer fermé et qu'elle crée
un espace rentrant de 4 mm par rapport à la surface externe du Support de la Hotte (au ras des Jambages : voir
figures).
1240
580
MONTANTE
FILO FORO
MONTANTE
FILO FORO
530 = =
PROFILO
COPRIBORDO
4
PARETE
SUPPORTO
CAPPA
MONTANTE
