NOTICE D'INSTALLATION ET D'EMPLOI
Chapitre 7
page
30
Kit eau sanitaire (option) Service technique - Droits réservés à MCZ GROUP S.p.A. - Reproduction interdite

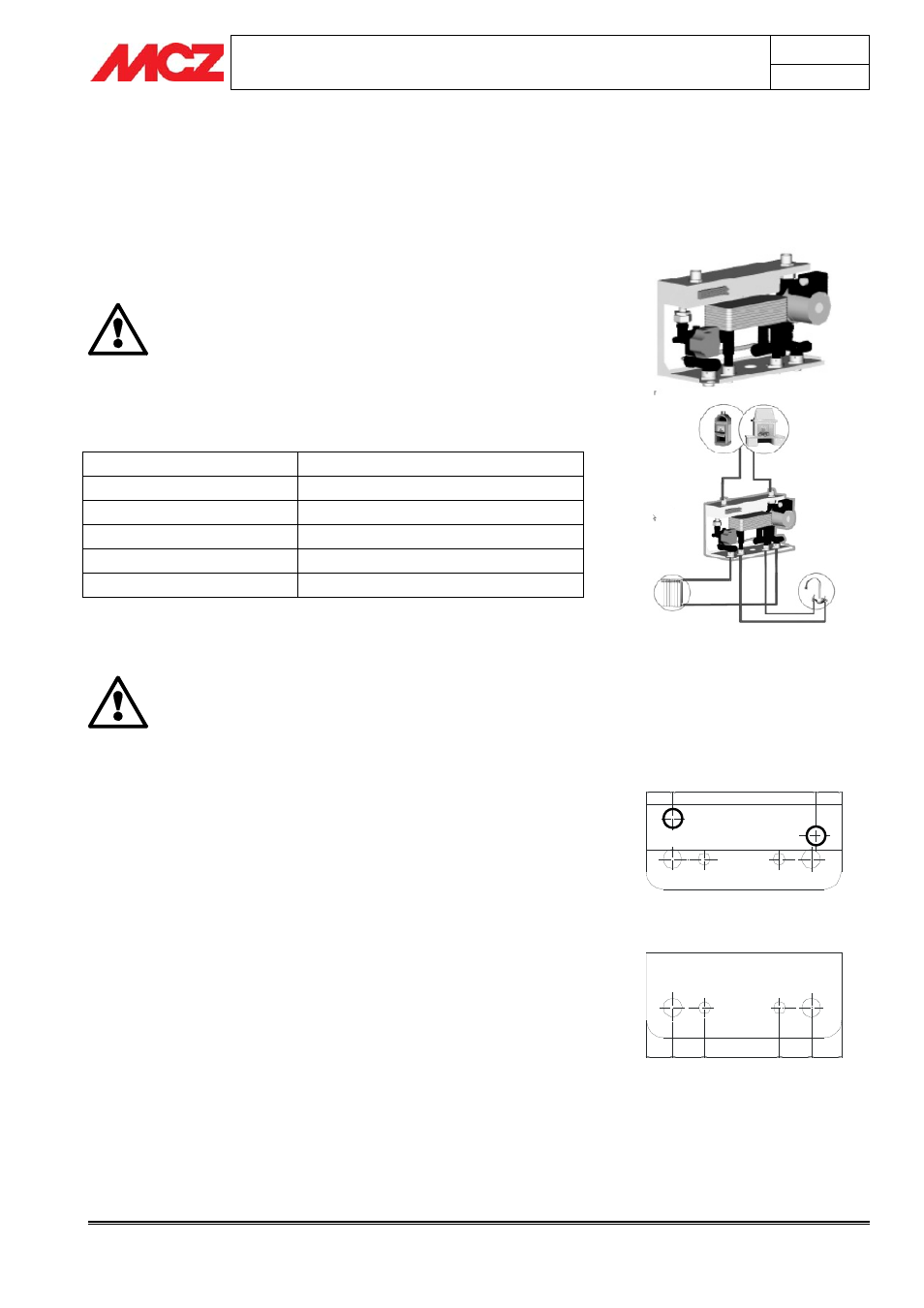

7. KIT EAU SANITAIRE (Option)
En même temps que le foyer fermé il est possible d'acheter séparément
un échangeur de chaleur à plaques pour le chauffage de l'eau sanitaire
c'est à dire l'eau destinée aux différents robinets de l'habitation.
Nous avons auparavant déjà fait des exemples sur comment associer à la
propre installation un kit d'eau sanitaire (voir chapitre 4), nous vous illustrons
maintenant dans le détail comment raccorder le kit MCZ réalisé dans ce but.
Le kit d'eau sanitaire MCZ doit exclusivement être
monté en position horizontale (comme illustré sur la
figure ci-contre), sinon le fluxostat contenu à
l'intérieur du kit ne peut fonctionner correctement.
7.1. CARACTÉRISTIQUES TECHNIQUES
DIMENSIONS (mm) L=395 mm / H= 225 mm / P=170 mm
TENSION D'ALIMENTATION 230 Volt – 50 Hz
PUISSANCE ABSORBÉE
95 Watt
- Raccords du foyer fermé 3/4"
- Raccords de l'installation 3/4"
- Raccords pour eau sanitaire 1/2"
7.2. INSTALLATION ET RACCORDEMENTS
ATTENTION !
Tous les raccordements hydrauliques doivent être
effectués par un personnel spécialisé. MCZ décline
toute responsabilité concernant le fonctionnement
du produit si ces dispositions ne sont pas respectées.
7.2.1. Raccordement hydraulique
Raccorder les tuyaux de refoulement et de retour du foyer fermé dans
la partie supérieure du kit comme illustré à la figure et raccorder de la
même manière les tuyaux de refoulement et de retour de l'installation
dans la partie inférieure du kit. Enfin raccorder les tuyaux qui amènent
l'eau chaude et l'eau froide dans la partie basse du kit comme illustré.
Le kit pour la production d'eau sanitaire entre en fonction uniquement
lorsque la sonde atteint la température d'allumage de la pompe.
Lorsque la sonde est chaude, la centrale alimente aussi bien la pompe
que le kit pour la production d'eau sanitaire. Si la sonde est froide, le kit
est désactivé car il ne pourrait en aucune façon produire de l'eau
chaude.
VISTA DALL’ALTO
VISTA DAL BASSO
Mandata a
termocamino
Mandata da
termocamino
29 4 52 54
Mandata
impianto
Acqua
calda
Acqua
fredda
Ritorno
impianto
62 65 15 4 65 54
