2.6. SORTIE DE TOIT
Souvent, si elle est sous-évaluée, elle représente l'empêchement
terminal au bon fonctionnement du “système conduit”.
Le tirage du conduit de fumée dépend également de sa sortie
de toit.
Il est donc indispensable que, si elle est réalisée de manière artisanale,
le développement des quatre sections de la bouche mesurent plus de
deux fois la section intérieure du conduit de fumée.
Puisqu'elle doit toujours dépasser le faîte, la sortie de toit sera
exposée aux intempéries (vent). Il est donc recommandé
d'installer une sortie de toit de type industrielle.
La sortie de toit doit répondre aux exigences suivantes :
 avoir une section intérieure équivalente à celle du conduit de
fumée.
 avoir une section utile de sortie non inférieure au double de la
section intérieure du conduit de fumée.
 être réalisée de manière à ce que tout corps étranger (pluie,
neige ou autre) ne pénètre dans le conduit de fumée.
 être positionnée de manière à assurer une adéquate
dispersion des fumées et, dans tous les cas, en-dehors de la
zone de reflux où il se forme plus facilement des contre-
pressions.
En cas de conduits de fumée jointifs, la sortie de toit de
la combustibilité solide ou celle de l'étage supérieur
devra dépasser d'au moins 50 cm les autres sorties de
toit afin d'éviter des transferts de pression entre
conduits jointifs.
La sortie de toit ne doit pas avoir d'obstacles dans les 10
ml qui l'entourent comme par exemple murs, pans de toit
ou arbres. Dans le cas contraire, la surélever d'au moins 1
ml par rapport à l'obstacle et, dans le cas d'autres sorties
de toit à proximité, les espacer d'au moins 2 ml. Dans tous
les cas, la sortie de toit doit dépasser le faîte d'au moins 1
ml.

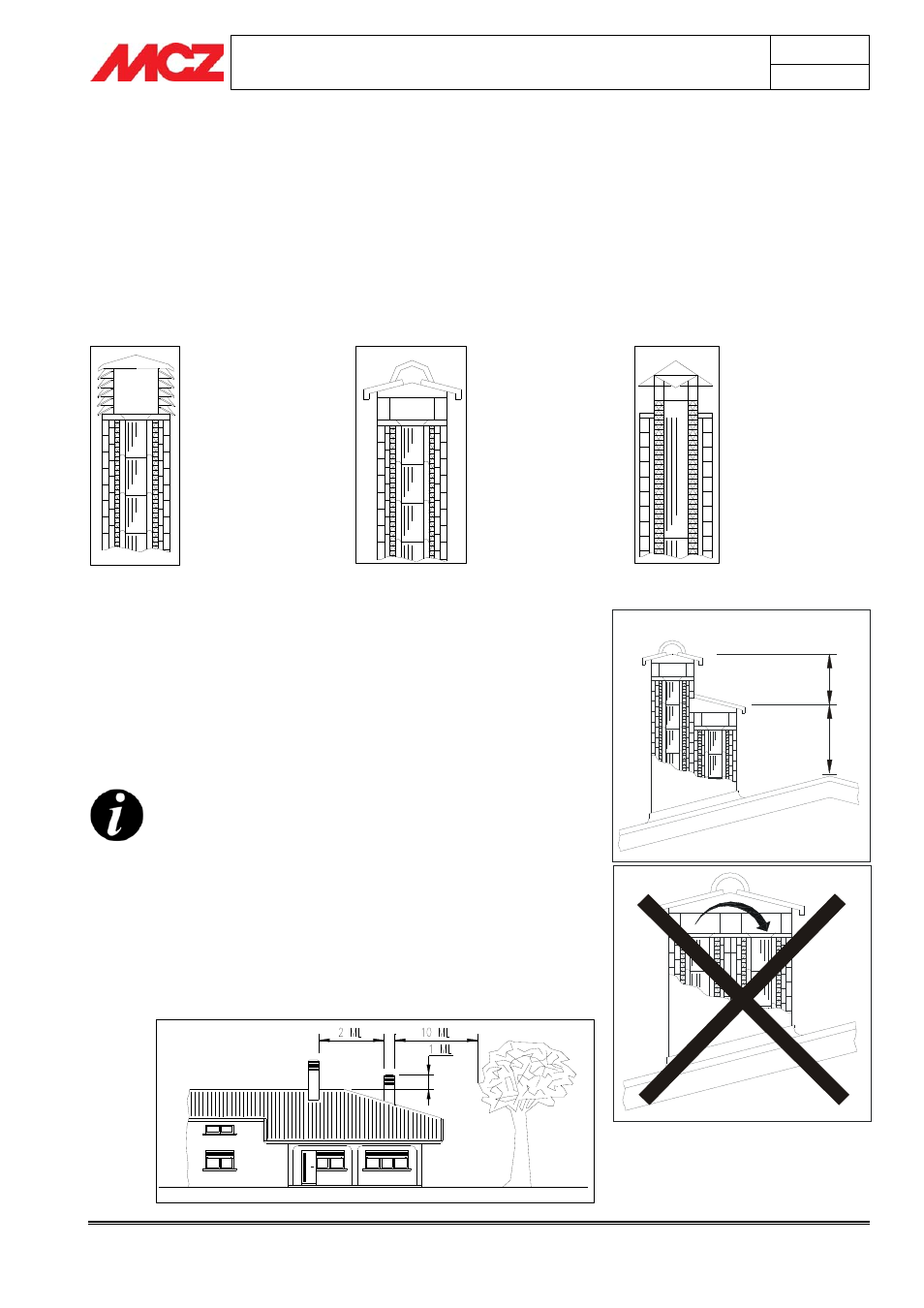

Sortie de toit
industrielle, à
éléments superposés
préfabriqués,
permettant une
excellente élimination
des fumées.
Sortie de toit
traditionnelle
artisanale. La juste
section de la bouche
doit correspondre à
2 fois minimum la
section intérieure du
conduit de fumée -
le rapport idéal est 2
fois et demie -.
Sortie de toit pour
conduit de fumée en
acier avec cône
intérieur du déflecteur
des fumées.
