NOTICE D'INSTALLATION ET D'EMPLOI
Chapitre 3
page
10
Dimensions et caractéristiques techniques Service technique - Droits réservés à MCZ GROUP S.p.A. - Reproduction interdite
2.4. RACCORDEMENT AU CONDUIT DE FUMÉE
Le raccordement au conduit de fumée est une opération très importante qui
doit être effectuée avec soin et attention car, en cas d'anomalie ou d'erreur
de fabrication, il sera très difficile d'y remédier et de le modifier sans
endommager la contre-hotte. En outre, le raccordement se trouve dans une
zone de la cheminée où les températures sont très élevées. Il est donc très
important d'utiliser des matériaux résistant à la chaleur mais aussi à l'acidité
des fumées produites par la combustion.
Avant de commencer les travaux, il est nécessaire de faire attention aux
points suivants :
 Le raccordement doit avoir une inclinaison maximale de 45° et ceci
afin d'éviter des dépôts excessifs de condensats produits lors de
l'allumage et/ou de créosote et, en outre, d'éviter le ralentissement
de l'évacuation des fumées.
 Les raccords doivent être métalliques, soit en acier inox
316 avec une épaisseur minimale de 10/10 soit en acier
aluminé avec une épaisseur minimale de 20/10. Il est
interdit d'utiliser des tubes flexibles en acier inox ou en
aluminium parce qu'ils pourraient compromettre la
sécurité du raccordement et qu'ils ont tendance à se
fendre et à se relâcher en causant des sorties de fumée.
 Les éléments raccordés doivent être parfaitement scellés.
 L'élément de raccordement au conduit de fumée ne doit être ni
trop long pour éviter toute obstruction ni trop court pour éviter
toute sortie des fumées.
Si vous utilisez des raccords métalliques, il est
indispensable qu'ils soient isolés avec des matériaux
adéquats tels que des matelas de calorifugeage en fibre
céramique afin d'éviter toute détérioration des murs et
de la contre-hotte décorative.
IMPORTANT !
Toute majoration de la section du raccord doit être
effectuée directement sur la hotte du foyer fermé et non
pas le long du conduit de fumée.
2.5. CONDUIT DE FUMÉE
Le conduit de fumée étant l'élément fondamental pour l'élimination des
fumées, il devra donc avoir les caractéristiques suivantes :
 être imperméable et thermiquement isolé ;
 être réalisé avec des matériaux résistant à la chaleur, à l'action
des produits de la combustion et des condensats ;
 Avoir une forme verticale avec des dévoiements de l'axe ne
dépassant pas 45° et sans étranglements.
 Respecter les exigences indiquées dans le tableau technique telles
que la section intérieure du conduit et la hauteur.
 Avoir une section intérieure de préférence circulaire.
 S'il est préexistant et qu'il a déjà été utilisé pour d'autres appareils
de chauffage, le ramoner.
Le conduit de fumée a une importance capitale pour
le bon fonctionnement et la sécurité de votre foyer
fermé.

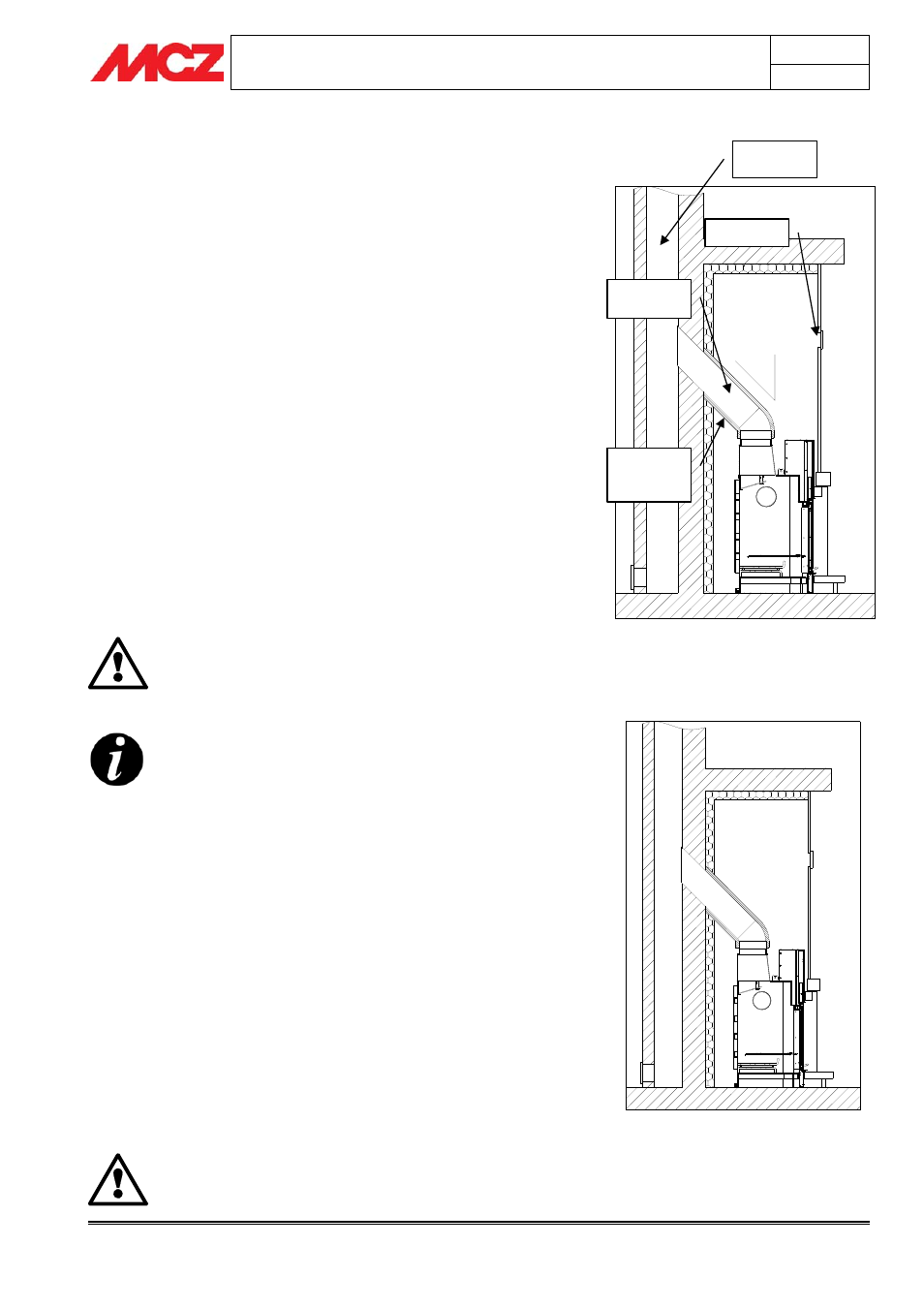

Exemple de raccord du foyer fermé
45° Max
Représentation typique d'un conduit de fumée
correctement exécuté avec, au pied du
tronçon vertical extérieur, l'installation d'une
chambre de dépôt avec porte hermétique
pour recueillir et décharger les matériaux
solides produits par la combustion.
Raccord des
fumées
Isolation en
fibre de
céramique
Conduit de
cheminée
Grille de hotte
