NOTICE D'INSTALLATION ET D'EMPLOI

Chapitre 4

page

22

Installation et montage

Service technique - Droits réservés à MCZ GROUP S.p.A. - Reproduction interdite

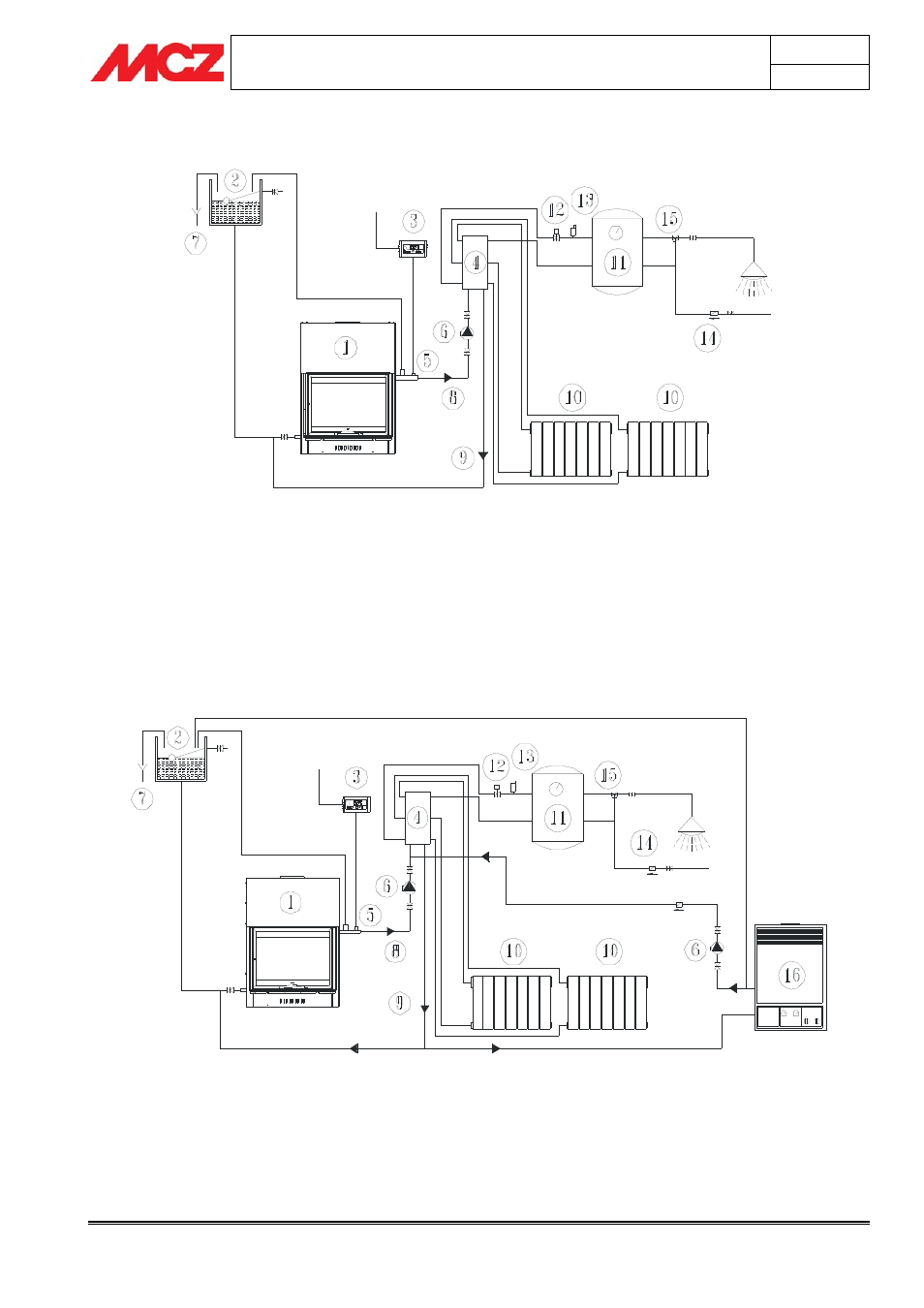

4.7.3. Schéma d'installation chauffage/eau sanitaire

1-Foyer fermé Hydrosystem

6-Circulateur

11-Chauffe-eau à accumulation

2-Vase d'expansion ouvert avec flotteur

7-Vidage trop-plein

12-Soupape de retenue

3-Cadre électrique de commande

8-Circuit de refoulement Ø 1” min. 13-Vanne d'échappement automatique

4-Collecteur

9-Circuit de retour Ø 1” min.

14-Soupape de retenue

5-Sonde température

10-Radiateur 15-Vanne

mélangeuse

4.7.4. Schéma d'installation en parallèle chauffage/eau sanitaire et chaudière

fonctionnant à pression atmosphérique

1-Foyer fermé Hydrosystem

7-Vidage trop-plein

13-Vanne d'échappement automatique

2-Vase d'expansion ouvert avec flotteur

8-Circuit de refoulement Ø 1” min. 14-Soupape de retenue

3-Cadre électrique de commande

9-Circuit de retour Ø 1” min.

15-Vanne mélangeuse

4-Collecteur 10-Radiateur

16-Chaudière à gaz à pression
atmosphérique

5-Sonde température

11-Chauffe-eau à accumulation

6-Circulateur

12-Soupape de retenue
