POÊLE À PELLETS (ou GRANULÉS DE BOIS) Chapitre 3
MANUEL D'INSTALLATION ET MODE D'EMPLOI page 32
Installation et montage Service technique - Droits réservés à MCZ GROUP S.p.A. - Reproduction
interdite

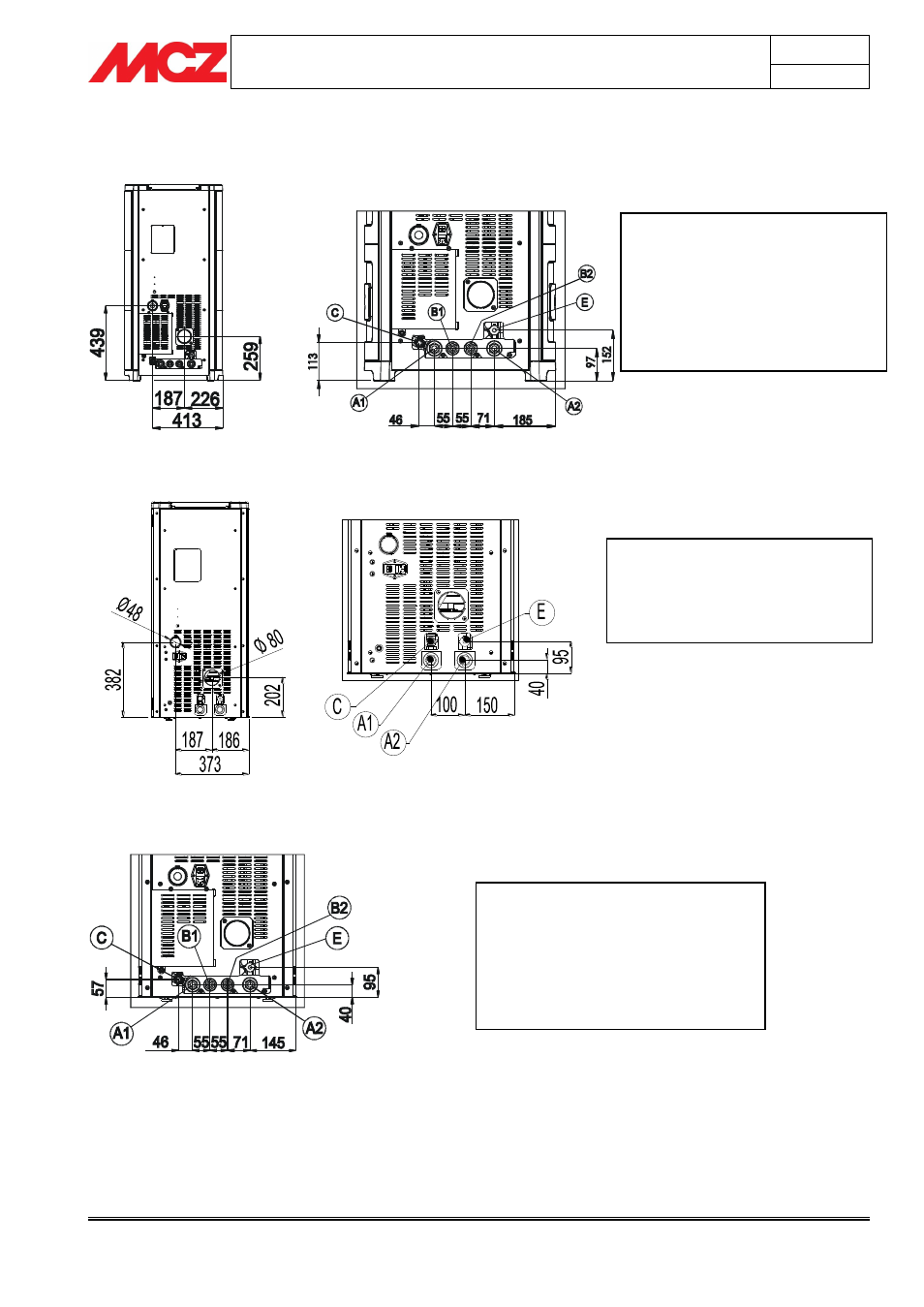

SCHÉMA DE RACCORDEMENT DE POÊLE SUITE-CLUB HYDRO MUNI D'UN KIT POUR LA PRODUCTION
D'EAU SANITAIRE
SCHÉMA DE RACCORDEMENT DU POÊLE MUSA HYDRO
SCHÉMA DE RACCORDEMENT DE POÊLE MUSA HYDRO MUNI D'UN KIT POUR LA PRODUCTION
D'EAU SANITAIRE
A1=Refoulement eau chauffage 3/4”M
A2=Retour eau chauffage 3/4”M
C=Vanne de sécurité 3 bar – 1/2”F
E=Vidange installation 1/2”F
A1 = Amenée d'eau de chauffage
3/4"M
A2 = Retour d'eau de chauffage 3/4"M
C = Soupape de sécurité 3 bars - 1/2"F
E = Vidage de l'installation 1/2"F
B1 = Amenée d'eau sanitaire
B2 = Retour d'eau sanitaire
A1 = Amenée d'eau de chauffage 3/4"M
A2 = Retour d'eau de chauffage 3/4"M
C = Soupape de sécurité 3 bars - 1/2"F
E = Vidage de l'installation 1/2"F
B1 = Amenée d'eau sanitaire
B2 = Retour d'eau sanitaire
